Обзор материнской платы MSI MPG B650 CARBON WIFI: когда есть все, что нужно

MSI MPG B650 CARBON WIFI: Развенчание мифа о необходимости топовых чипсетов для сборки мощного ПК. Платформа AM5, дебютировавшая с процессорами Ryzen 7000, постепенно избавляется от «детских болезней», и теперь для создания производительной системы вовсе не обязательно переплачивать за старшие наборы логики X670/X670E. Тестирование материнской платы на чипсете B650 от MSI доказывает: средний ценовой сегмент способен предложить всё необходимое для раскрытия потенциала современных CPU.

Конструкция и компоновка: ставка на надежность

Плата формата ATX (305×244 мм) выполнена на шестислойном текстолите. Единственный полноразмерный слот PCI Express x16 работает в режиме 4.0, что для подавляющего большинства актуальных видеокарт не является узким местом. Второй слот PCI-E x4 также подключен напрямую к процессору. Конструкция предусматривает значительное расстояние между PEG-портами, что исключает перекрытие обдува даже массивными 4-слотовыми кулерами. Система питания реализована по схеме 8+1+1 (без удвоителей) на базе ШИМ-контроллера MP2857 и силовых сборок MP87670, рассчитанных на 70 А каждая. Хотя производитель заявляет 16+2+1 фазу, фактическая схема с параллельным подключением транзисторов VCore и SoC обеспечивает запас прочности для любых существующих чипов Ryzen 7000, включая разогнанные флагманы. Массивные радиаторы, соединенные тепловой трубкой и прикрученные винтами, эффективно отводят тепло от VRM.

Подсистема памяти и накопителей

Четыре слота DIMM поддерживают до 192 Гбайт DDR5 с частотами свыше 7800 МГц. Для SSD предусмотрено четыре разъема M.2: один (M21) работает на скорости PCIe 5.0, остальные — на 4.0. Важный нюанс: установка накопителей в слоты M22 или M2_3 делит линии с основным PEG-портом, переводя его в режим x8, что, впрочем, не критично для игровых конфигураций. Дополнительно распаяно шесть портов SATA, два из которых обслуживаются отдельным контроллером ASMedia.

BIOS и инструментарий для настройки

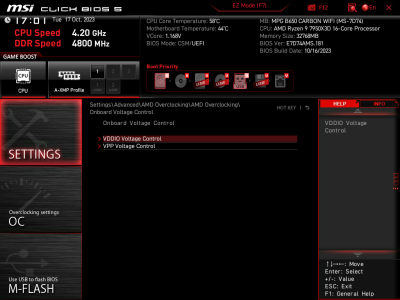

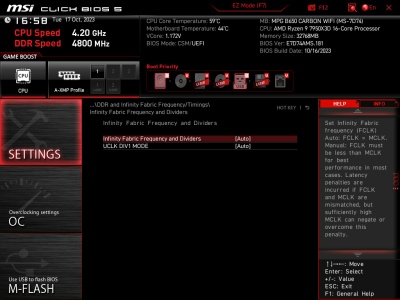

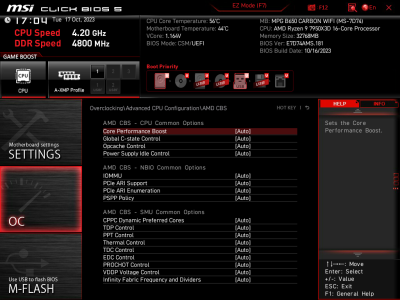

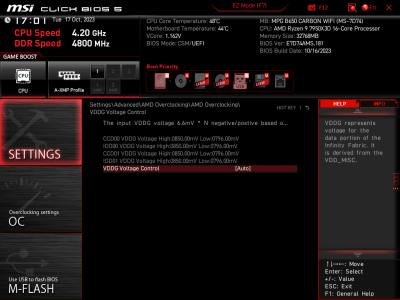

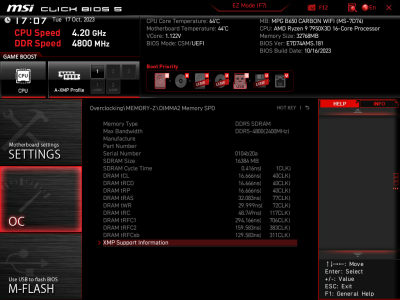

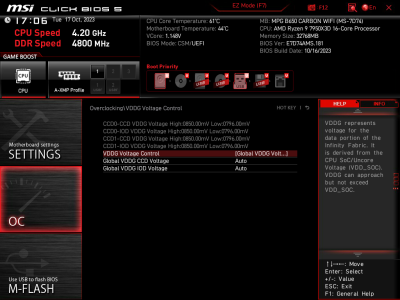

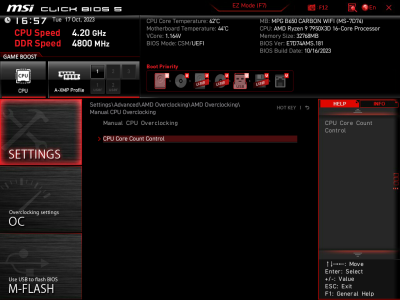

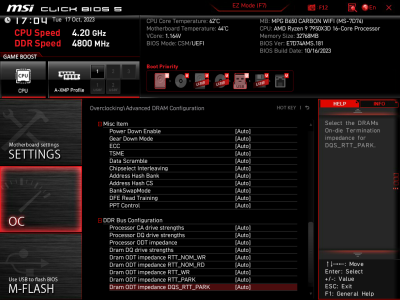

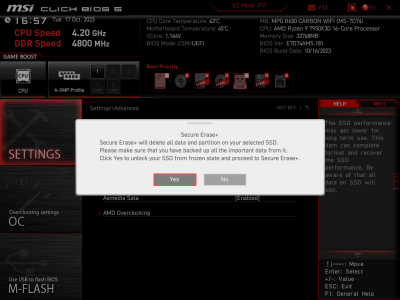

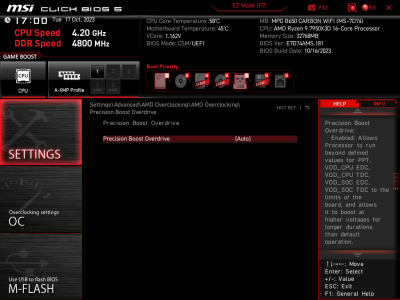

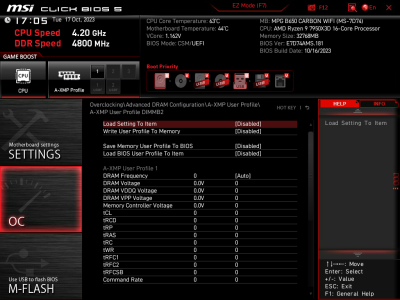

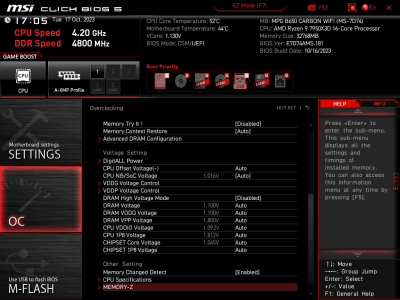

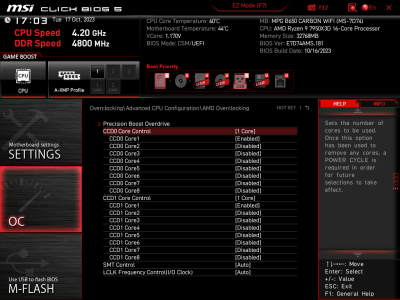

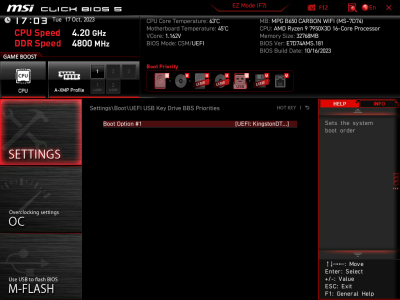

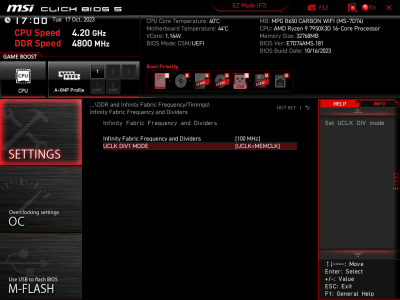

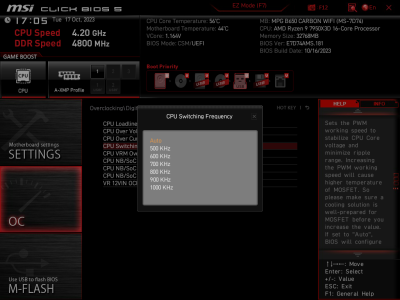

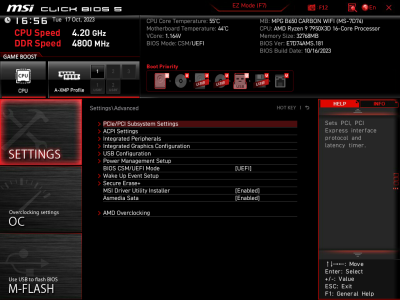

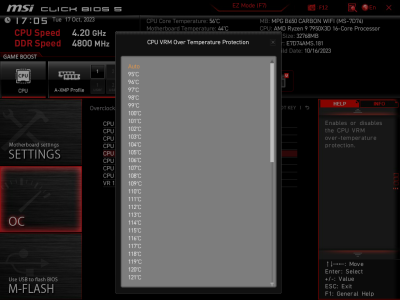

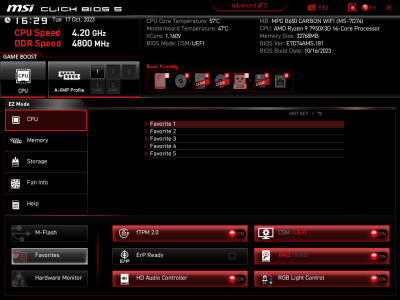

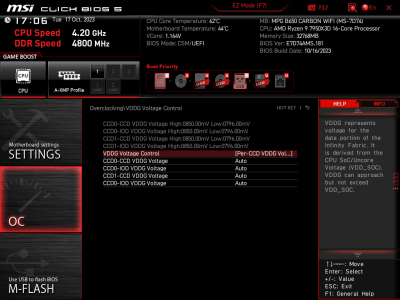

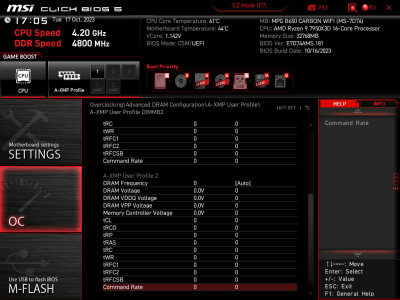

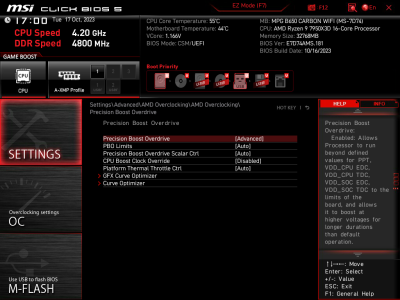

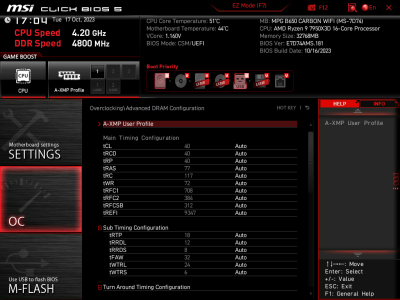

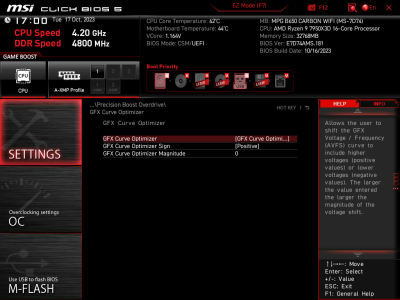

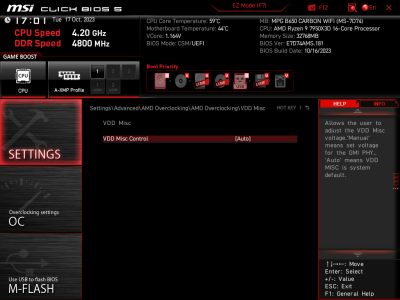

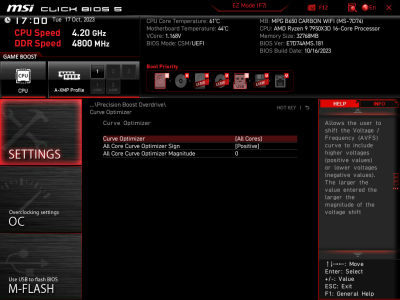

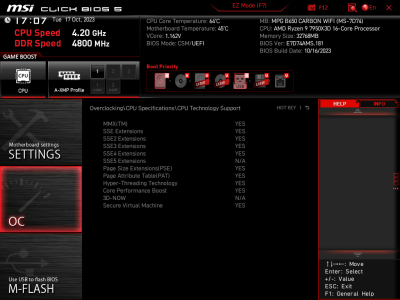

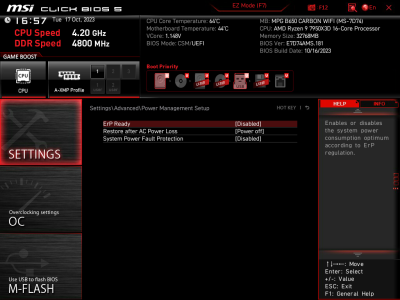

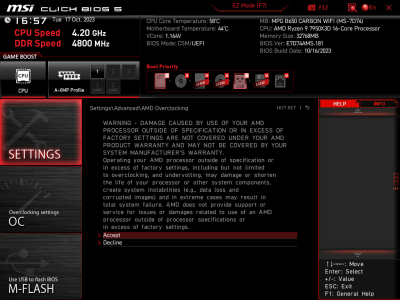

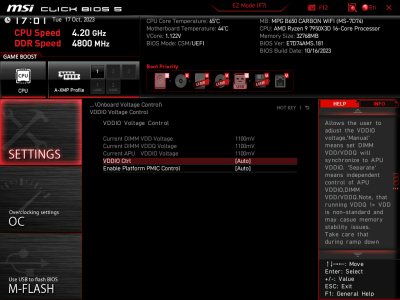

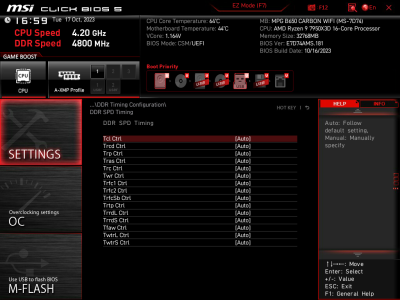

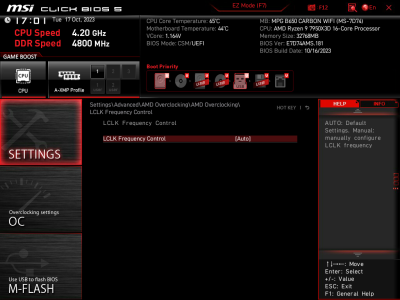

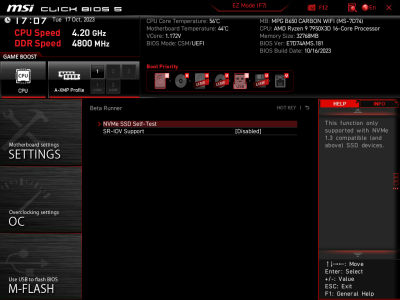

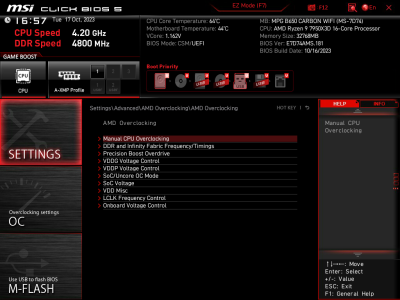

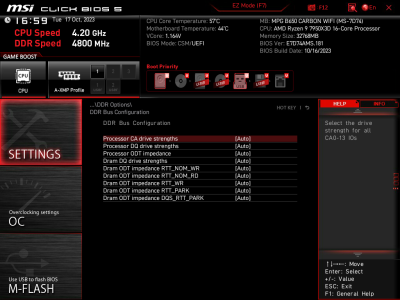

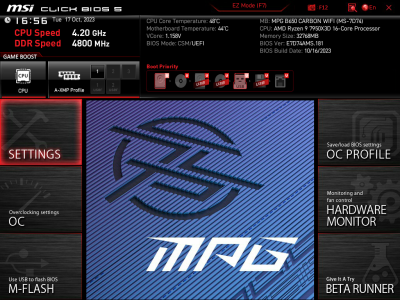

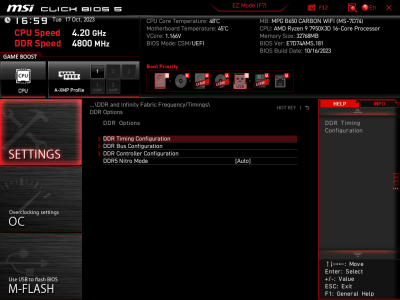

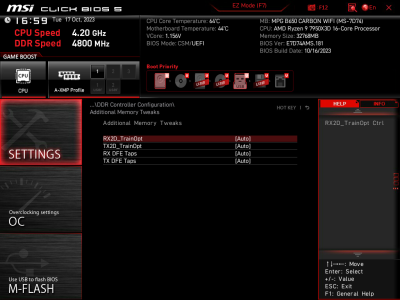

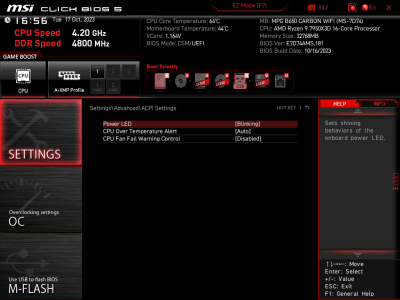

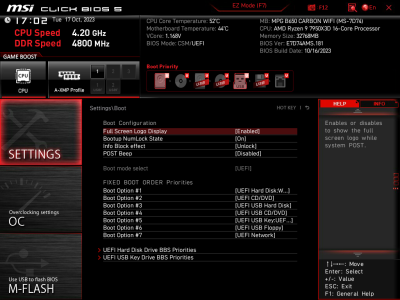

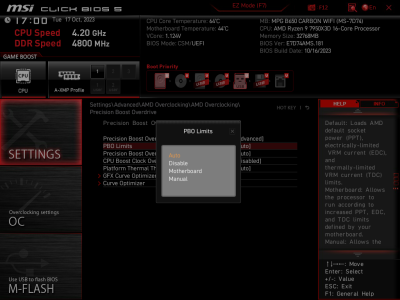

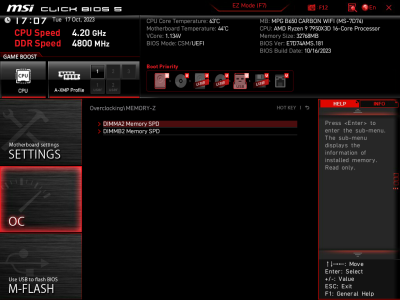

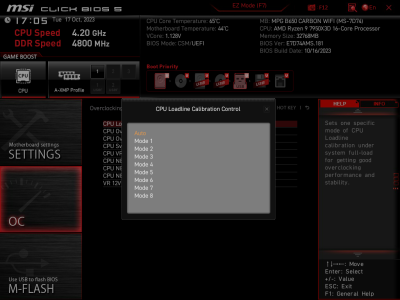

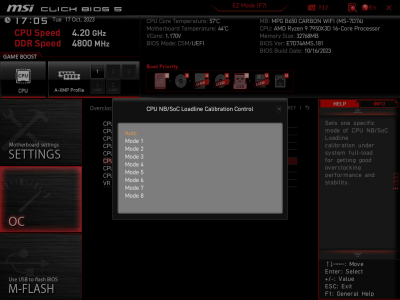

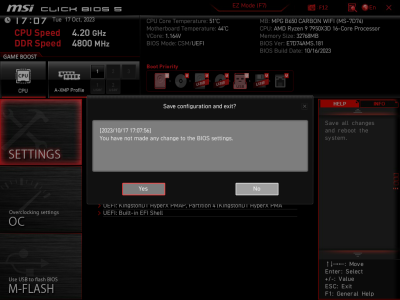

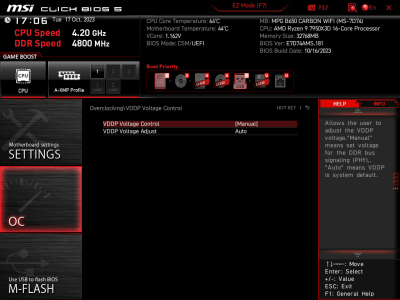

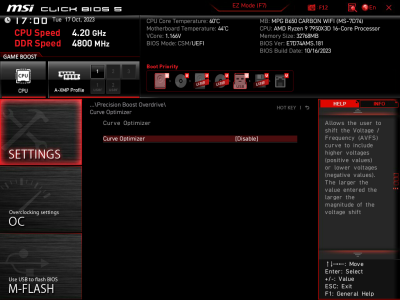

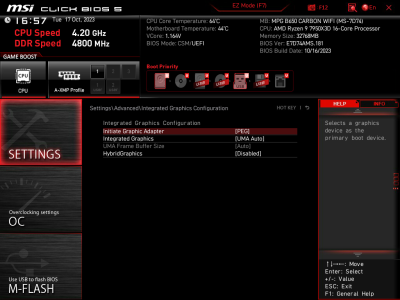

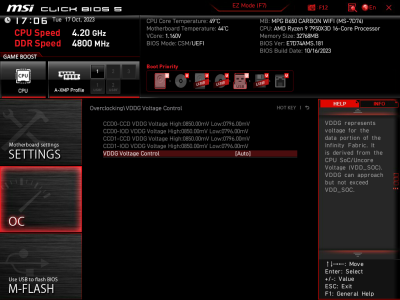

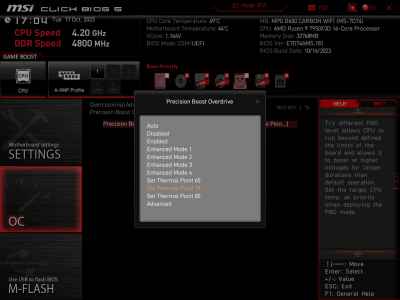

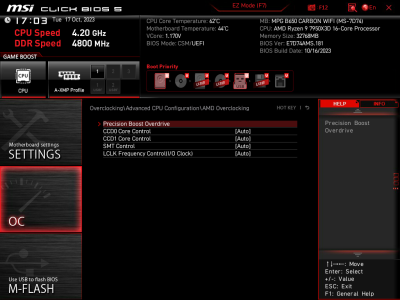

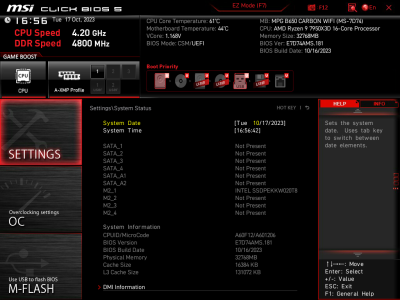

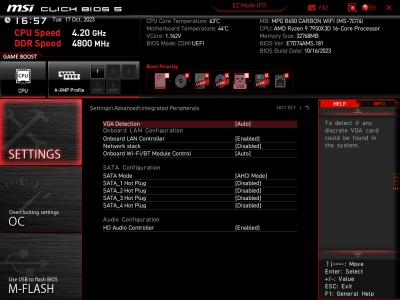

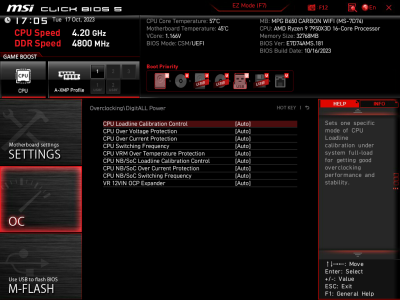

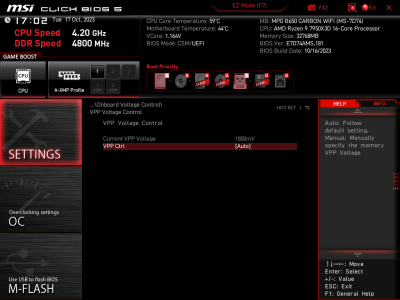

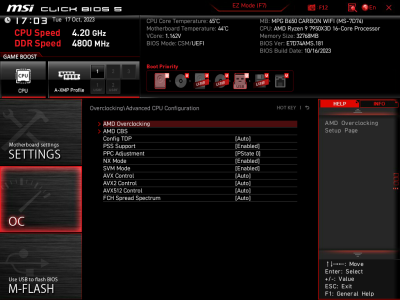

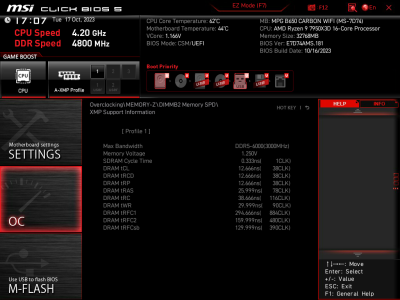

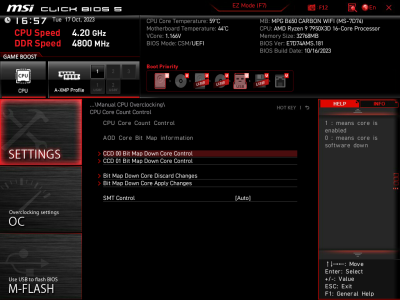

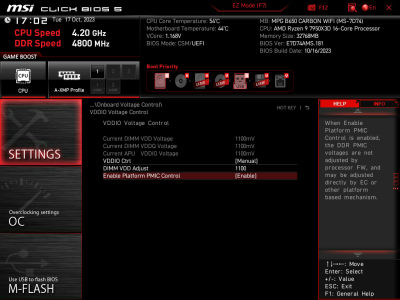

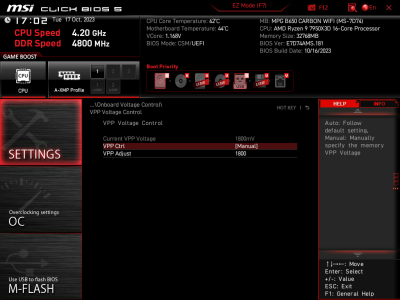

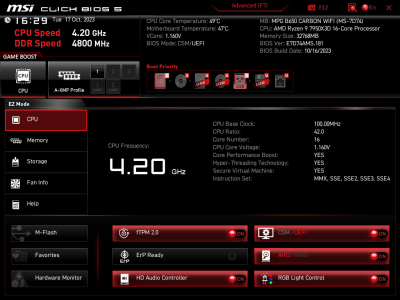

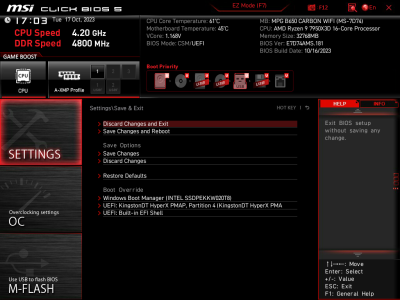

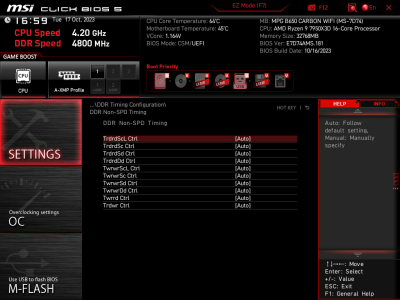

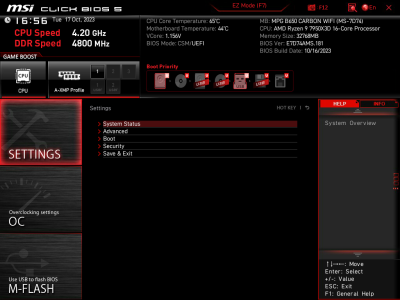

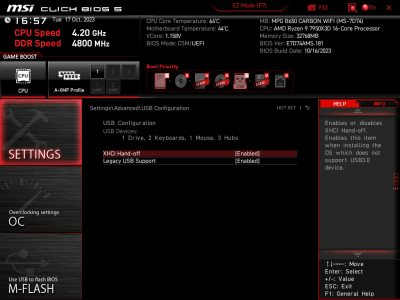

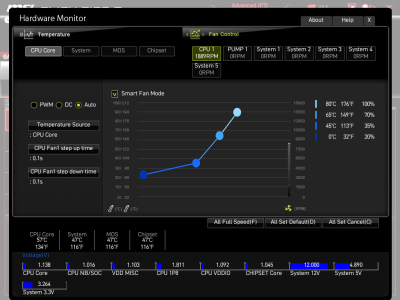

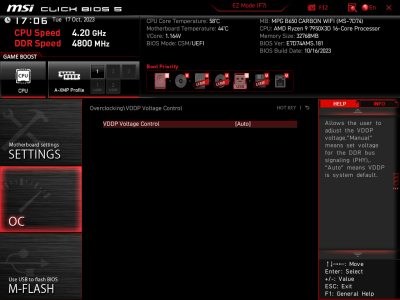

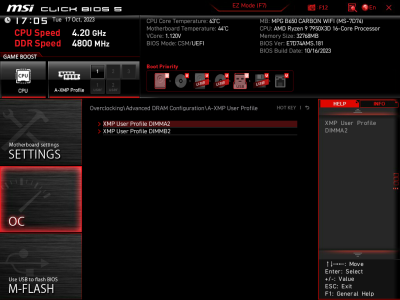

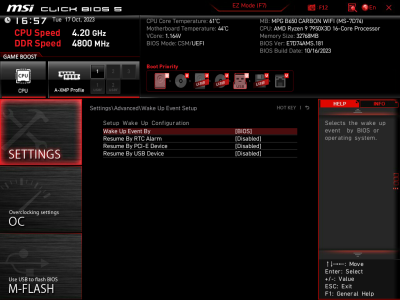

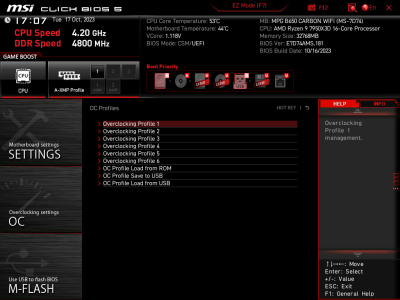

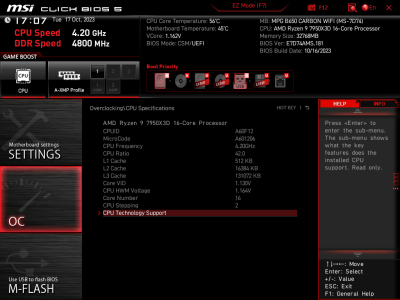

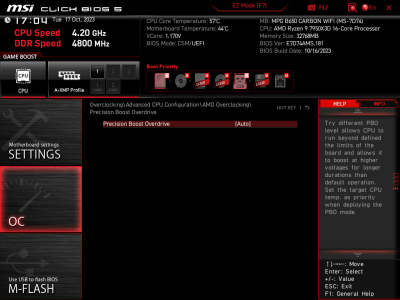

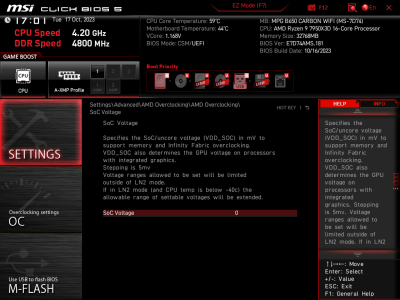

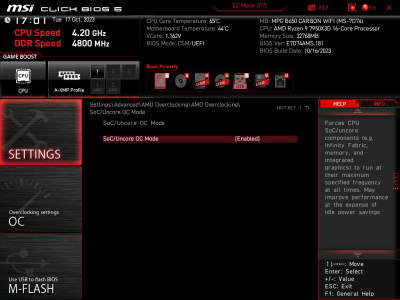

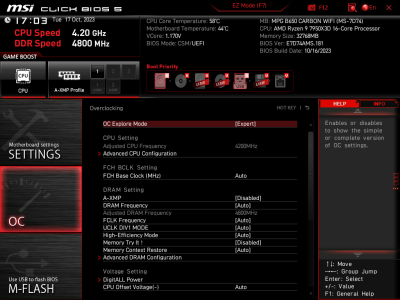

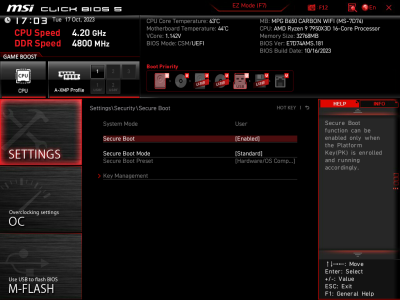

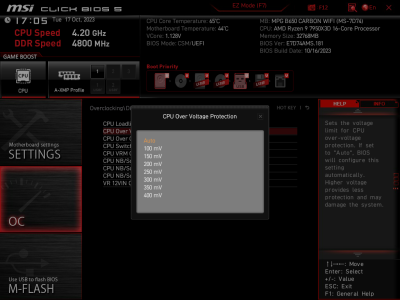

UEFI BIOS (версия 1.81 на базе AGESA 1.0.8.0) предлагает полный спектр настроек для тонкого тюнинга. В разделе OC доступны регулировки частот BCLK, FCLK, UCLK, управление таймингами и напряжениями. Отдельного внимания заслуживает меню Precision Boost Overdrive 2 с предустановленными профилями и функцией Curve Optimizer. Для быстрой настройки оперативной памяти предусмотрена функция Memory Try It!, подбирающая готовые профили.

Практический разгон: Ryzen 7 7700

Тестирование на примере 8-ядерного Ryzen 7 7700 показало два пути повышения производительности. Ручной разгон до 5,3 ГГц при напряжении 1,235 В увеличил энергопотребление до 120 Вт и нагрев до 94°C, что дало прирост в CINEBENCH R23 до 19 909 баллов (+6,4%). Однако более эффективным оказался метод PBO2: установка лимитов PPT/TDC/EDC на уровне 142 Вт/95 А/140 А, смещение Curve Optimizer до -30 и ограничение температуры в 80°C позволили получить частоту 5,2 ГГц при значительно меньшем нагреве и шуме. Итоговый результат — 19 317 баллов (+3,3%) в более комфортном режиме. Платформа AM5 стартовала с рядом проблем, включая высокие температуры CPU и нестабильность контроллера памяти на высоких частотах. Однако постоянные обновления микрокода AGESA, как в случае с тестируемой платой, постепенно нивелируют эти недостатки. Выбор в пользу материнской платы на B650 вместо флагманского X670E — это осознанная экономия без потери функциональности для 95% пользователей. Отказ от поддержки PCIe 5.0 для видеокарты (что пока неактуально) и незначительное сокращение числа линий не влияют на реальную производительность в играх и рабочих задачах. MSI MPG B650 CARBON WIFI — это сбалансированное решение с надежным VRM, богатым оснащением и отличным разгонным потенциалом, которое без проблем «переварит» любой процессор Ryzen 7000, включая разогнанный 7950X.
