Китайский магазинчик, часть 3: покупаем на AliExpress материнские платы для современных платформ
Рубрика «Китайский магазинчик» движется к своему завершению. Да, на AliExpress продается все необходимое для сборки системного блока, но мы изучили, пожалуй, самые главные компоненты любой системы — и самые дорогие тоже. В первой части рассмотрен рынок центральных процессоров и оперативной памяти. Во второй части мы окунулись в безумный мир б/у и восстановленных видеокарт. Сейчас же предлагаем вам изучить рынок материнских плат, необходимых для сборки современного компьютера. Под этим словосочетанием я подразумеваю четыре массовые платформы: AMD AM4 и AM5, Intel LGA1200 и LGA1700.
На нашем сайте есть популярная рубрика «Компьютер месяца» — вы наверняка слышали о такой. В ней мы рассматриваем варианты различных игровых системных блоков, актуальных в определенный момент времени и собранных из железа, продаваемого в отечественных магазинах. Помимо сугубо технических рекомендаций, вы получаете, на мой взгляд, весьма разнообразные материалы, наглядно демонстрирующие, насколько меняются наши домашние компьютеры. За примерами далеко ходить не надо. Эта часть «Китайского магазинчика» посвящена покупке материнской платы, и я рекомендую заглянуть в прошлогодний выпуск «Компьютера месяца»: оказывается, прошлым летом в партнерском магазине (да и во многих других — тоже) не было в продаже ни одной LGA1700-материнки — этот факт меня очень тревожил. А на 17 устройств, построенных на чипсетах H610 и B660 и подходящих для сборки недорогих игровых ПК, в DNS на момент написания той статьи приходилось 34 платы на базе A520, B350, B450 и B550. Как видите, в середине прошлого года мы столкнулись с серьезным дефицитом материнских плат. Совершенно неудивительно, что у людей возникла потребность в таком железе — и многие ломанулись на AliExpress, выбирая вместо хорошо знакомых ASUS, ASRock, BIOSTAR, GIGABYTE и MSI такие бренды, как ONDA, MAXSUN, JGINYUE, SOYO и HUANANZHI.
Как всегда, напоминаю, что в случае с покупкой неизвестного китайского железа или же б/у товаров вы действуете на свой страх и риск, ведь даже в 2023 году есть вероятность попасть на ненадежного продавца, а рейтинговая система AliExpress помогает лишь отчасти. Хоть продавцы и обещают стопроцентную работоспособность железа, никто не застрахован от обмана, брака или подмены. Истории везде одинаковые: покупателям обещают официальную гарантию, но воспользоваться ей (даже если она действительно предусмотрена) будет непросто.
⇡#Платформы AM4 и AM5
Первые две части «Китайского магазинчика» показали, что железо на AliExpress стоит дешевле, чем в магазинах РФ. Однако подобная расстановка сил наблюдалась лишь до начала роста курса иностранных валют. Что ж, ничто не вечно под луной — тем интереснее будет проверить, помогут ли нам китайцы хоть как-то сэкономить летом этого года. По уже сложившейся традиции давайте сравним, что мы можем купить на AliExpress, а что — в крупных сетевых магазинах страны. Цены на товары указаны с округлением в большую сторону до значения, кратного 500 рублям. Эта статья была написана в начале июля 2023 года. Для сравнения в таблицах указаны актуальные минимальные цены на устройства, продаваемые в DNS, «Ситилинке», «Регарде» и «Икскоме».
Сначала изучим рынок материнских плат для массовых платформ AMD. В таблице ниже указаны далеко не все модели. Я ориентировался на устройства, к которым можно применить эпитеты «дешевый», «популярный» и «оптимальный» — ну или хотя бы один из них.
| Рынок материнских плат для процессоров AMD | |||
| Название устройства | AliExpress | Сетевые магазины РФ | Примечание (если требуется) |
| AM4 | |||
| Biostar A320MH (BULK) | —* | 4 500 руб. | Самая дешевая AM4-плата, продаваемая в РФ |
| ELSA A320M-E | 4 500 руб. | — | Самая дешевая AM4-плата, продаваемая на AliExpress |
| MSI B450M-A PRO MAX | — | 5 000 руб. | Самая дешевая B450-плата, продаваемая в РФ |
| Azerty MB-A320M-K | 5 000 руб. | — | — |
| ASRock A520M-HVS | — | 5 500 руб. | Самая дешевая A520-плата, продаваемая в РФ |
| SOYO B450M | 5 500 руб. | — | — |
| MAXSUN MS-Challenger A320M.2-VH | 5 500 руб. | — | — |
| Huananzhi A320 | 6 000 руб. | — | — |
| SOYO Dragon A520M | 6 000 руб. | — | — |
| WOVIBO A320 | 6 000 руб. | — | — |
| ONDA A520SD4-W | 6 500 руб. | — | — |
| ONDA A520 VH | 6 500 руб. | — | — |
| GALAXY A520M PHANTOM | 6 500 руб. | — | — |
| Gigabyte GA-B450M DS3H | 7 000 руб. | — | Популярная в РФ B450-плата |
| ONDA B550-VH | 7 000 руб. | — | — |
| MAXSUN MS-Challenger A520M | 7 000 руб. | — | — |
| MAXSUN Terminator B550M | 7 500 руб. | — | — |
| JGINYUE AMD B550 ITX | 7 500 руб. | Форм-фактор mini-ITX | |
| SJS B550M | 7 500 руб. | — | — |
| Biostar B450NH | — | 8 000 руб. | Самая дешевая mini-ITX-плата для платформы AM4, доступная в РФ |
| Biostar B550MH | — | 8 000 руб. | Самая дешевая B550-плата, продаваемая в РФ |
| MSI B450M PRO-VDH MAX | — | 8 000 руб. | Популярная в РФ B450-плата |
| MAXSUN B550M | 8 000 руб. | — | — |
| ONDA B550SD4 | 8 000 руб. | — | — |
| ONDA B450SD4-ITX-W | 8 000 руб. | — | Форм-фактор Mini-ITX |
| MSI B450 GAMING PLUS MAX | 8 000 руб. | 10 000 руб. | Популярная в РФ B450-плата |
| ASRock A520M Pro4 | — | 8 500 руб. | — |
| ASUS PRIME X370-PRO | 8 500 руб. | — | Популярная оверклокерская материнка |
| ASUS PRIME B450-PLUS | — | 9 000 руб. | Популярная в РФ B450-плата |
| ONDA B550SD4-ITX | 9 000 руб. | — | — |
| ASUS ROG CROSSHAIR VI HERO | 9 500 руб. | — | — |
| ONDA B550 PLUS-W | 9 500 руб. | — | Китайская матплата с внушительным VRM |
| ASUS TUF GAMING B450M PRO II | 10 000 руб. | 11 000 руб. | Популярная в РФ B450-плата |
| ASRock B450 STEEL LEGEND | — | 10 000 руб. | Популярная в РФ B450-плата |
| GIGABYTE B550M DS3H | — | 10 000 руб. | Популярная в РФ B550-плата |
| MSI B550M PRO-VDH WIFI | 10 500 руб. | 10 500 руб. | Популярная в РФ B550-плата |
| ASUS TUF GAMING X570-PLUS (Wi-Fi) | 13 000 руб. | 24 000 руб. | Популярная в РФ X570-плата |
| MSI MPG B550 GAMING PLUS | — | 12 500 руб. | Популярная в РФ B550-плата |
| ASUS ROG STRIX B550-F GAMING | 14 000 руб. | 18 000 руб. | Популярная в РФ B550-плата |
| MSI MAG B550 TOMAHAWK | — | 14 000 руб. | Популярная в РФ B550-плата |
| GIGABYTE X570S UD | — | 16 000 руб. | Самая дешевая в РФ X570-плата |
| MSI MAG X570S TOMAHAWK MAX WIFI | — | 19 000 руб. | Популярная в РФ X570-плата |
| AM5 | |||
| MSI PRO A620M-E | 10 000 руб. | 11 000 руб. | Самая дешевая AM5-плата в РФ |
| GIGABYTE B650M K | 13 500 руб. | — | — |
| GIGABYTE B650M DS3H | — | 14 000 руб. | Популярная в РФ B650-плата |
| GIGABYTE B650M GAMING X AX | — | 16 500 руб. | Популярная в РФ B650-плата |
| MSI MAG B650 TOMAHAWK WIFI | — | 20 000 руб. | Популярная в РФ B650-плата |
| GIGABYTE X670 AORUS ELITE AX | — | 28 500 руб. | Популярная в РФ X670-плата |
* Пробел в графе с ценой означает, что продукт либо не продается на торговой площадке, либо стоит больше, чем в другом месте.
На мой взгляд, получилась весьма информативная таблица, наполнение которой можно интерпретировать по-разному. На момент написания статьи в DNS для платформ AM4 и AM5 продавалось 87 и 51 модель материнских плат соответственно. Как видите, прошлогодний дефицит устройств практически сошел на нет. Однако окончательно поставить точку в этой истории можно будет только после анализа цен на комплектующие — иногда товар залеживается на полках магазинов просто потому, что он никому не нужен.
Несомненно, обращает на себя внимание тот факт, что на «Али» продается много материнских плат относительно неизвестных в России брендов. При этом все они относятся к категории «до 10 000 рублей» — то есть речь идет о классе бюджетных устройств. В теории покупка платы марки SOYO, ONDA, MAXSUN или Huananzhi позволит заметно сэкономить. На практике же мы сталкиваемся с обратной ситуацией — по крайней мере, эти слова актуальны для платформы AM4.
К примеру, в DNS за 5-6 тысяч рублей можно взять вполне приличное устройство для недорогого игрового ПК. Такая плата, как MSI B450M-A PRO MAX, что называется, звезд с неба не хватает. Но и китайские альтернативы не будут намного лучше или выгоднее. Пожалуй, в большом перечне устройств интересно выглядит лишь ONDA A520 VH, хотя, выбирая между чипсетами A520 и B450, я предпочту вариант, позволяющий разогнать и настроить ЦП. В остальных же случаях требуется сравнивать друг с другом характеристики определенных моделей.
ASUS PRIME X370-PRO
Как и в случае с видеокартами, на AliExpress продается много б/у плат. Одни продавцы честно сообщают об этом, другие (судя по отзывам покупателей) — умалчивают. При этом, изучая таблицу, мы не видим заметной разницы в цене: многие материнки на AliExpress или стоят столько же, сколько предложения сетевых российских магазинов, или оказываются дороже. Видимо, такое положение дел — следствие заметного роста курса доллара. На AliExpress, как известно, внутренний курс даже выше официального биржевого: на момент написания статьи внутренний курс китайской торговой площадки составлял 96,58 рубля за один доллар США.
Исключением из правил стали материнские платы ASUS, б/у версии которых на «Али» стоят меньше, чем новые устройства в магазинах. Например, мне приглянулась ASUS PRIME X370-PRO за 8,5 тысяч рублей, а за 9,5 тысяч можно приобрести ASUS ROG CROSSHAIR VI HERO. На их фоне новые китайские платы ONDA и MAXSUN выглядят, мягко говоря, несостоятельно.
И все же мы сталкиваемся с единичными случаями интересных предложений на «Али». С таким же успехом б/у платы можно поискать на «Авито». Ту же ASUS ROG CROSSHAIR VI HERO продают на всероссийской барахолке за 7-11 тысяч рублей — в начале июля я нашел сразу четыре объявления.
MSI B450M PRO-VDH MAX
Еще скучнее наблюдать за продажами плат для платформы AM5. Недавно в «Компьютере месяца» мы пришли к выводу, что спустя почти год сборки с чипами Zen 4 так и не стали ближе к народу. Даже в середине лета мы говорим об этой платформе как о системе с очень высоким порогом вхождения. Например, в январе набор из Ryzen 7 5700X, матплаты класса GIGABYTE B550 GAMING X V2 и 32 Гбайт памяти стандарта DDR4-3600 обошелся бы нам в 43 500 рублей. А за Ryzen 5 7600X, GIGABYTE B650M GAMING X AX и 32 Гбайт DDR5-6000 в начале года пришлось бы отдать уже 63 000 рублей. Летом 6-ядерный Zen 4 чуточку подешевел: с 26 500 до 22 000 рублей. С платами ситуация тоже улучшилась. Если в январе в московских магазинах GIGABYTE B650M GAMING X AX стоила 20 000 рублей, то сейчас за нее просят от 16,5 тысяч. К счастью, в последнее время заметно подешевела и оперативная память стандарта DDR5.
Казалось бы, здесь бы нам и помог «Али» — точнее, китайские заводики. Однако, как видите, те же ONDA и MAXSUN на AliExpress не светятся со своими AM5-платами. Что касается тайваньских брендов, то покупка на «Али» продукции ASUS, ASRock, GIGABYTE и MSI не сулит большой выгоды российскому покупателю.
ONDA B550SD4-W
Как известно, все познается в сравнении. Для подготовки этой статьи я купил на AliExpress материнскую плату ONDA B550SD4-W — на момент написания статьи она стоила 8 000 рублей. С ее помощью была собрана система, включающая не менее популярный на «Али» 6-ядерный Ryzen 5 5500 (забегая вперед, замечу — идеальный тандем, как мне кажется). За эту же сумму в Москве можно приобрести MSI B450M PRO-VDH MAX — довольно популярную модель, которую вполне можно использовать с негорячими чипами Ryzen любых поколений, включая Ryzen 7 5800X3D (со списком оговорок и условий). Сразу же предупрежу: покупать ONDA B550SD4-W за такую цену я не рекомендую. Приглядитесь к ONDA A520SD4-W — в ней используется чипсет A520, но в остальном мы имеем дело с полностью идентичным устройством. И сэкономим при этом 1 500 рублей.
В комплекте с дешевыми матплатами, как правило, идут только заглушка на I/O-панель для корпуса и SATA-кабель. И ONDA B550SD4-W, и JGINYUE B760M-GAMING, о которых идет речь в статье, комплектуются схожим образом. Не забудьте купить батарейку CR2032, так как платы из Китая присылают без нее.
И продавцы на «Али», и производитель откровенно обманывают своего клиента. В описании устройства значится поддержка интерфейса PCI Express 4.0, но по факту все слоты и порты платы работают в режиме 3.0. Например, в московских магазинах можно встретить модель MSI PRO B550M-P GEN3 — уже в названии честно говорится о том, что материнка не раскрывает полностью функциональность чипов Zen с интерфейсом PCI Express 4.0. В итоге ONDA B550SD4-W логичнее сравнивать с B350- и B450-платами, а разница с A520-материнками заключается лишь в возможности разгонять центральный процессор.
Перед вами типичная недорогая mATX-плата, где заметно сэкономили на текстолите. Тем не менее ONDA B550SD4-W обзавелась четырьмя разъемами DIMM, поддерживающими память стандарта DDR4, и тремя слотами расширения. PEG-порт работает в режиме PCI Express x16 3.0, остальные — в режиме х1 и х4. Обращу ваше внимание, что слоты DIMM и PCI Express армированы. Следовательно, данная фишка современных материнок в прямом смысле стоит копейки — раз ей пользуются даже небольшие китайские сборщики.
В MSI B450M PRO-VDH MAX тоже распаяно четыре слота DIMM. Они не армированы, такой чести удостоился только единственный PEG-порт. У этой платы нет второго разъема PCI Express, но в 2023 году он по большому счету и не нужен в игровом ПК. А все потому, что даже видеокарты среднего уровня оснащаются трехслотовыми системами охлаждения.
Расположение M.2-порта у ONDA B550SD4-W оказалось более удачным — установленный туда SSD будет дополнительно обдуваться процессорным кулером и не будет запекаться под видеокартой.

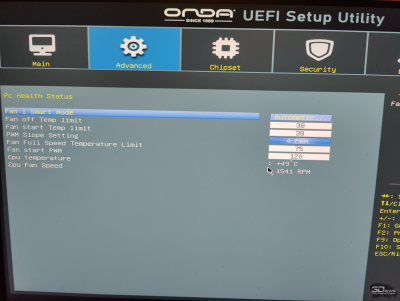

На плате ONDA распаяно три 4-пиновых коннектора для подключения вентиляторов. Настраивать частоту вращения «карлсонов» умеет только порт CPU_FAN — при этом вентилятор должен поддерживать ШИМ. Кулеры же, подключенные к портам CSYSFAN, будут «молотить» с максимальным числом оборотов в минуту. Следовательно, превратить сборку с ONDA B550SD4-W в по-настоящему тихую систему получится только с использованием специальных вентиляторов и сопутствующих товаров. У MSI B450M PRO-VDH MAX в наличии тоже всего три 4-пиновых коннектора, однако с ее помощью мы можем регулировать частоту вращения вентиляторов как с ШИМ, так и без нее.
ONDA B550SD4-W не имеет ни одного температурного датчика.
На I/O-панели ONDA B550SD4-W есть HDMI-выход — к сожалению, проверить его работоспособность не было возможности. На плате размещено два доисторических порта — PS/2 и D-Sub. За передачу информации отвечают четыре USB 3.2 Gen1 A-типа, половину из которых займут современные мышь и клавиатура.
Панель ввода/вывода MSI B450M PRO-VDH MAX богаче, интереснее и функциональнее. Тут есть HDMI-выход, комбинированный порт PS/2, а также старенький D-Sub. А еще на панели размещено шесть разъемов USB A-типа — четыре USB 3.2 Gen1 и два USB 2.0. К последним мы и подключим клавиатуру и мышь.
Матплаты используют один и тот же сетевой процессор — гигабитный Realtek 8111H. Версии MSI B450M PRO-VDH MAX попадаются как с аудиочипом Realtek ALC892, так и с ALC897. В ONDA B550SD4-W используется доисторический Realtek ALC662. При этом производитель зачем-то экранировал аудиотракт от остальной части PCB полоской не проводящего ток текстолита. Лучше бы добавил конденсаторов в цепь!
Что касается внутренних разъемов, то «Онде» нечем похвастать: есть парочка USB 2.0 и USB 3.2 Gen1 — и на том спасибо. Правда, если вас угораздит использовать в сборке видеокарту с 4-слотовым кулером, то для подключения USB-портов корпуса придется использовать специальные Г-образные переходники — для USB 3.2 Gen1 так точно.
 |
 |
 |
 |
 |
Подсистема питания ONDA B550SD4-W работает по схеме 4+1+1. В состав каждой фазы входят дроссель и три сборки SM4377 и 4522NH от Sinopower (максимальный ток — до 50 А), управляемые ШИМ-контроллером Richtek RT3667BB. Четыре фазы, отвечающие за работу ядер ЦП, дополнительно охлаждаются небольшим алюминиевым радиатором. Подсистема питания B450M PRO-VDH MAX тоже работает по схеме 4+1+1, но в целом VRM платы MSI укомплектован лучше.
Паять китайцы научились — в этом мы убедились давно. В случае с матплатами очень важно иметь рабочий и стабильный BIOS. Еще лучше, если производитель обновляет и улучшает его по мере возможностей. Платформа AM4 в этом вопросе является весьма показательной. За шесть с небольшим лет жизни она приютила несколько поколений центральных процессоров и избавилась от кучи надоедливых болячек. Даже сейчас для этой платформы выпускают новые процессоры. Следовательно, AM4 будет популярна и востребована даже в 2024 году.
Последняя прошивка для B450M PRO-VDH MAX вышла в июне 2023 года — она несет в себе незначительные изменения и улучшения. Весной все маптлаты MSI, ASUS, ASRock и GIGABYTE получили поддержку AGESA 1.2.0.A. Однако ONDA B550SD4-W поддержкой нового микрокода похвастать не может. На сайте производителя висит прошивка под номером 1.00 — устройство совместимо с микрокодом AGESA версии 1.2.0.7, представленным еще летом прошлого года. Вряд ли герой этой статьи получит новый BIOS со временем. Судя по логам, плата совместима с процессорами Ryzen 5000, Ryzen 4000 и Ryzen 3000, включая Ryzen 7 5800X3D.
Да, прошивка китайской материнки поддерживает UEFI. Однако BIOS изобилует неточностями и ошибками. Список различных функций и особенностей операционной системы приведен в таблице ниже.
| Возможности BIOS ONDA B550SD4-W (VER 1.0) |
| Общие |
| Есть поддержка UEFI |
| Меню BIOS разделено на несколько глав: • общая информация; • настройки процессора, слотов расширения, портов и подключаемых устройств; • настройки чипсета; • настройки загрузочных устройств; • настройки безопасности; • настройки UEFI. |
| Нет: • возможности сохранять профили BIOS с разными настройками; • возможности делать скриншоты настроек; • лога изменений настроек; • функции включения XMP-профиля; • возможности регулировать частоту вращения вентиляторов без ШИМ; • датчиков температуры; • возможность регулировать напряжение процессора и памяти; • возможности менять напряжение памяти; • возможности настраивать пропускную способность PCI Express и M.2. |
| Есть: • возможность настраивать CPU (лимиты мощности и C-states, частота, ядра и потоки, поддержка SMT); • возможность настроить частоту Infinity Fabric; • поддержка Re-Size BAR; • настройка слотов PCI Express и портов M.2; • настройка частоты вращения только вентилятора, подключенного к разъему CPU_FAN; • настройки встроенной графики CPU; • настройки SATA; • Hardware Monitor; • функция PBO. |
| Разгон |
| Доступно: • CPU Voltage в диапазоне от 0 до 1500 мВ; • GFX Voltage в диапазоне от 0 до 1500 мВ; • SoC Voltage в диапазоне от 0 до 1500 мВ; • VDDP Voltage в диапазоне от 700 до 60000 мВ. |

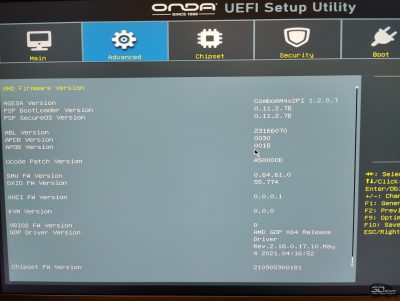

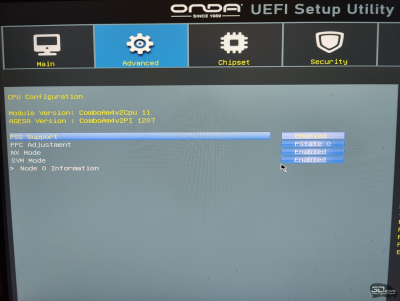

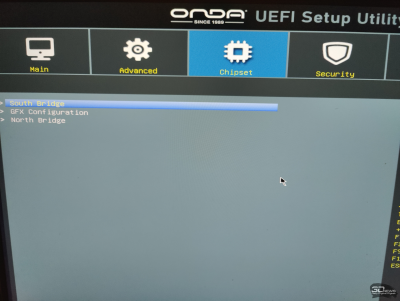

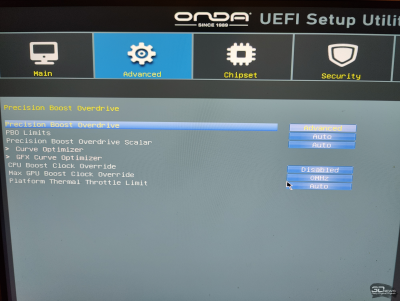

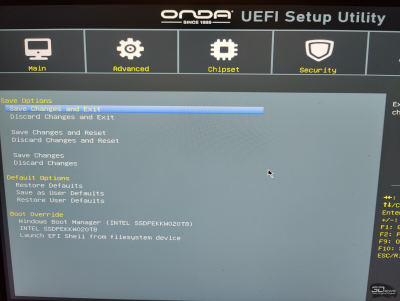

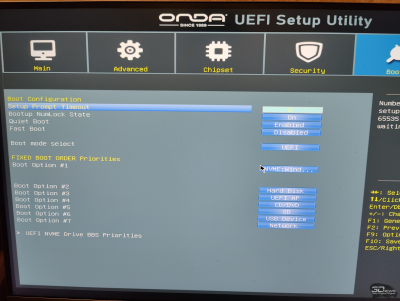

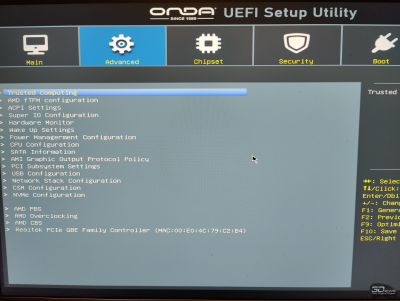

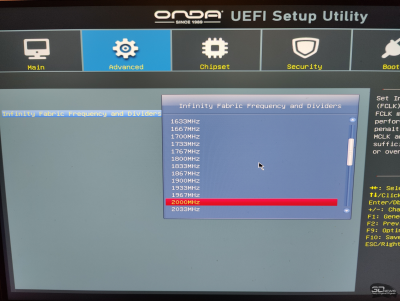

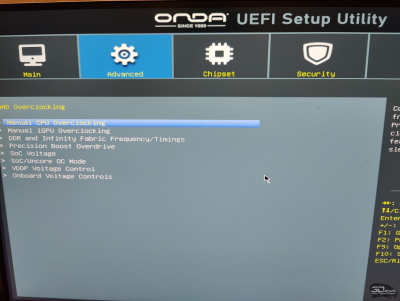

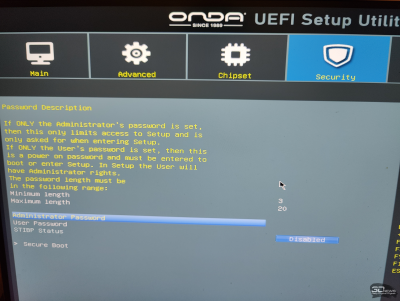

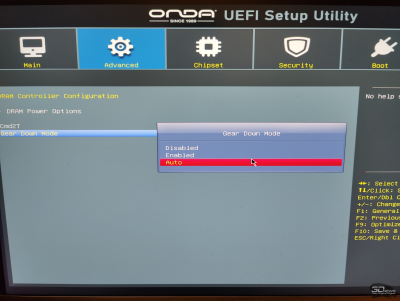

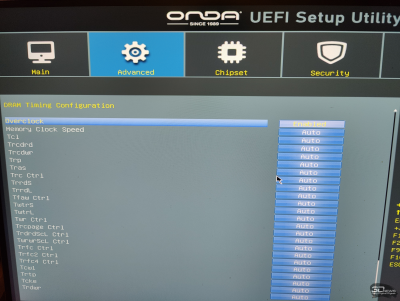

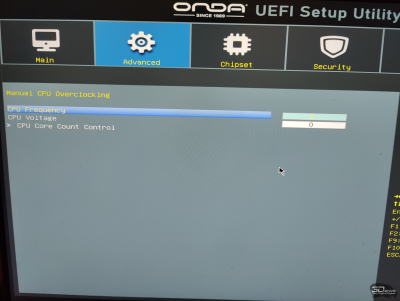

изображения (14)
Так, операционная система ONDA B550SD4-W переведена на английский язык, но в переводе встречаются неточности и ошибки. Еще хуже — когда ты сталкиваешься с техническими несуразицами. Например, в BIOS указано, что напряжение ЦП мы можем менять в одном диапазоне вольтов, а на практике оно оказывается совершенно другим. Некоторые функции в BIOS есть, но по факту они не работают — складывается впечатление, что китайцы «льют» одну и ту же прошивку на разные платы с разными характеристиками и возможностями. А иначе как объяснить появление таких вот настроек-фантомов?
Прошивка ONDA B550SD4-W получила весьма ограниченные возможности по оверклокингу процессора и памяти — хотя я переплатил за B550-чипсет. С другой стороны, куцый набор напряжений не помешал мне разогнать Ryzen 5 5500 до 4,7 ГГц. Функции PBO и Curve Optimizer тоже работают — настроить процессор как в сторону увеличения энергопотребления, так и в сторону его уменьшения не составило большого труда. В BIOS китайской платы по-настоящему не хватает возможности включить XMP-профиль оперативной памяти, поэтому частоту и тайминги придется настраивать вручную. В пару к ONDA B550SD4-W лучше брать «мозги» попроще, так как плата не дает возможности самостоятельно менять напряжение модулей DRAM.
Так оно и есть: после небольших мытарств мне удалось заставить купленный на «Али» комплект памяти GLOWAY G1 (DDR4-3600 (18-22-22-42), 2 × 8 Гбайт) работать на эффективной частоте 3600 МГц.
Номинальный режим работы |
Активация технологии AMD PBO |
Настройка функции Curve Optimizer |
Ручной разгон центрального процессора |
Подсистема питания ONDA B550SD4-W вполне справляется с процессорами Ryzen, энергопотребление которых не превышает 100 Вт. Ryzen 5 5500 в разгоне потребляет в среднем 85 Вт — температура фаз, отвечающих за питание ядер CPU, перевалила за 90 градусов Цельсия. Уточню, что в стенде использовалась необслуживаемая СЖО — следовательно, околосокетное пространство никак и ничем не обдувалось. В хорошо продуваемом корпусе с воздушным кулером VRM будет греться меньше. И наоборот, в глухой «коробке» — непродуваемом корпусе, забитом пылью, — температуры могут быть еще выше.
Так что в паре с ONDA B550SD4-W — но с очень большой натяжкой и рядом оговорок — вполне можно использовать Ryzen 7 5800X3D. Как известно, в ресурсоемких программах этот геймерский чип потребляет чуть больше 100 Вт и 60-90 Вт — в играх. Использовать более прожорливые Ryzen в сборке с китайской платой я не рекомендую.
 |
 |
|
|
Номинальный режим работы (CINEBENCH R23) |
||
 |
 |
|
|
Ручной разгон процессора (CINEBENCH R23) |
||
