Почему ядро Земли вообще твёрдое? Ученые нашли элемент-триггер, запустивший его кристаллизацию

Почему ядро Земли состоит из углерода: честный разбор нового исследования

Под нами — гигантский раскаленный шар. На глубине 3000 км начинается ядро Земли. Внешняя часть — жидкое железо, внутри — твердый металлический шар размером с Луну. Это мы знаем. А вот чего не знаем — состав. Сейсмологи твердят: ядро слишком легкое для чистого железа с никелем. Значит, есть примеси. Легкие элементы: кремний, сера, кислород, углерод. Десятилетиями ученые спорят, какие именно и в каких пропорциях.

Новое исследование в Nature Communications предлагает нестандартный подход. Вместо «что внутри?» авторы спросили: «как твердое ядро вообще смогло сформироваться?». И этот вопрос отсекает неправдоподобные гипотезы лучше любых таблиц плотности.

Проблема: ядро не хочет замерзать

Чтобы жидкость стала твердой, ей недостаточно просто достичь точки замерзания. Нужно остыть ниже — это переохлаждение. Атомы в жидкости движутся хаотично. Чтобы построить кристаллическую решетку, они должны преодолеть энергетический барьер и создать «зародыш» — первый устойчивый кристалл. Это называется нуклеация. Чем сильнее переохлаждена жидкость, тем легче идет нуклеация.

Миллиарды лет назад ядро было полностью жидким. Остывая, оно достигло температуры кристаллизации железа. Но твердый центр не появился мгновенно. Жидкому железу нужно было переохладиться. И вот ключ: величина переохлаждения напрямую зависит от примесей. Одни помогают зародышам формироваться, другие — мешают. Если гипотетический состав требует переохлаждения в 1000 градусов — такая модель нежизнеспособна.

Как это работает: нуклеация в ядре

Вот пошаговый механизм, который проверили авторы работы:

• Создается расплав железа с определенной примесью (углерод, кремний, сера).
• Система медленно охлаждается ниже точки плавления.
• Атомы начинают образовывать микроскопические кластеры.

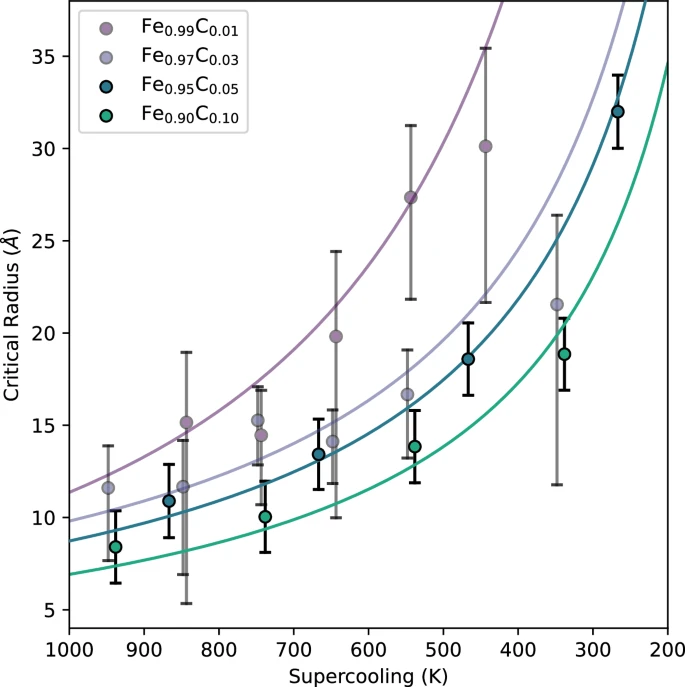

• Если кластер достигает критического радиуса — он становится стабильным зародышем.
• К нему присоединяются другие атомы — кристалл растет.

Время ожидания зародыша — прямой показатель, насколько состав «дружественен» к кристаллизации.

Моделирование в суперкомпьютере

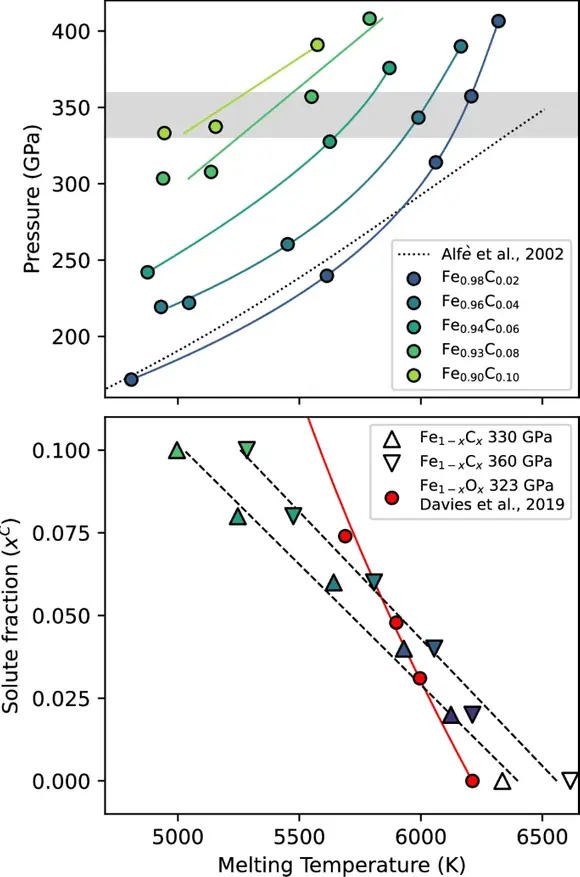

Проверить это в лаборатории нереально: давление в центре Земли — 3,5 миллиона атмосфер, температура — 5000°C. Исследователи использовали молекулярную динамику. Они создали виртуальную «коробку» с атомами железа и углерода, задали чудовищное давление и медленно остужали систему. Модель фиксировала, через какое время спонтанно возникает стабильный зародыш.

Результаты поразили. Чистое железо, железо с кремнием или серой требуют переохлаждения на сотни, а то и тысячи градусов. Это не вяжется с тепловой историей Земли.

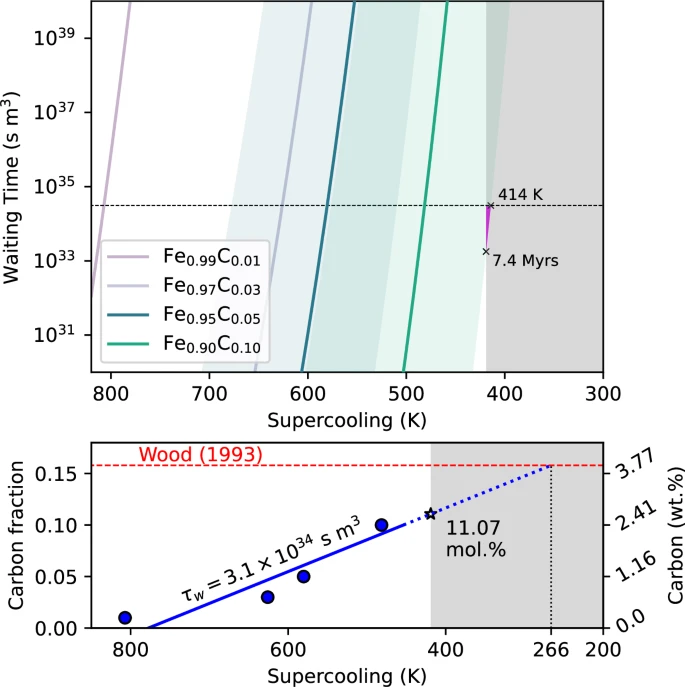

Но с углеродом — картина иная. Чем больше углерода, тем меньше нужно переохлаждения. При 10-15% молярной доле углерода необходимое переохлаждение падает до 250-480 градусов. Это реалистичная цифра. Углерод действует как катализатор кристаллизации — он снижает энергетический барьер.

По сути, углерод — не просто примесь, а ключевой ингредиент, без которого твердое ядро могло вообще не появиться.

Сравнение составов: кто фаворит

Почему это меняет всё

Работа предлагает новый фильтр для проверки гипотез. Теперь любая модель должна отвечать не только «совпадает ли плотность?», но и «мог ли возникнуть твердый центр при таком составе?». Личное наблюдение автора: недавно я заметил, что в научных дискуссиях о ядре часто упускают скорость нуклеации. Да, плотность и сейсмика — важны. Но если состав не способен закристаллизоваться за разумное время — это тупик.

Исследование указывает на явного фаворита — углерод. Он объясняет и малую плотность, и само существование твердого ядра. Ядро, вероятно, сложный коктейль, но теперь у ученых есть твердая зацепка: ключ к тайне планеты — из того же элемента, что и основа жизни.

Резюме от автора

Углерод в ядре — не просто еще одна теория. Это элегантное решение парадокса нуклеации. Работа хороша тем, что переворачивает вопрос: вместо «что там?» — «как это стало возможным?». Иногда самый надежный способ узнать состав — спросить у физики кристаллизации.
