Китайские ученые создали гибридный чип памяти на основе двумерных материалов
Почему двумерная память наконец-то готова к производству: разбор прорыва китайских учёных
Китайская команда из Фуданьского университета сделала то, о чём в полупроводниковой индустрии говорили последние десять лет — соединила атомарно тонкий слой дисульфида молибдена (MoS₂) с обычным кремниевым контроллером в единый чип памяти. И не просто склеила, а добилась выхода годных 94,34%. Это уровень зрелого кремниевого производства. Статья в Nature подтверждает: гибридная флэш-память на двумерных материалах перестала быть лабораторной игрушкой.
Но давайте без эйфории. Разберёмся, что именно придумали ребята из Шанхая и почему это может изменить рынок энергонезависимой памяти.
Как это работает: выращивание атомарного слоя на кремнии

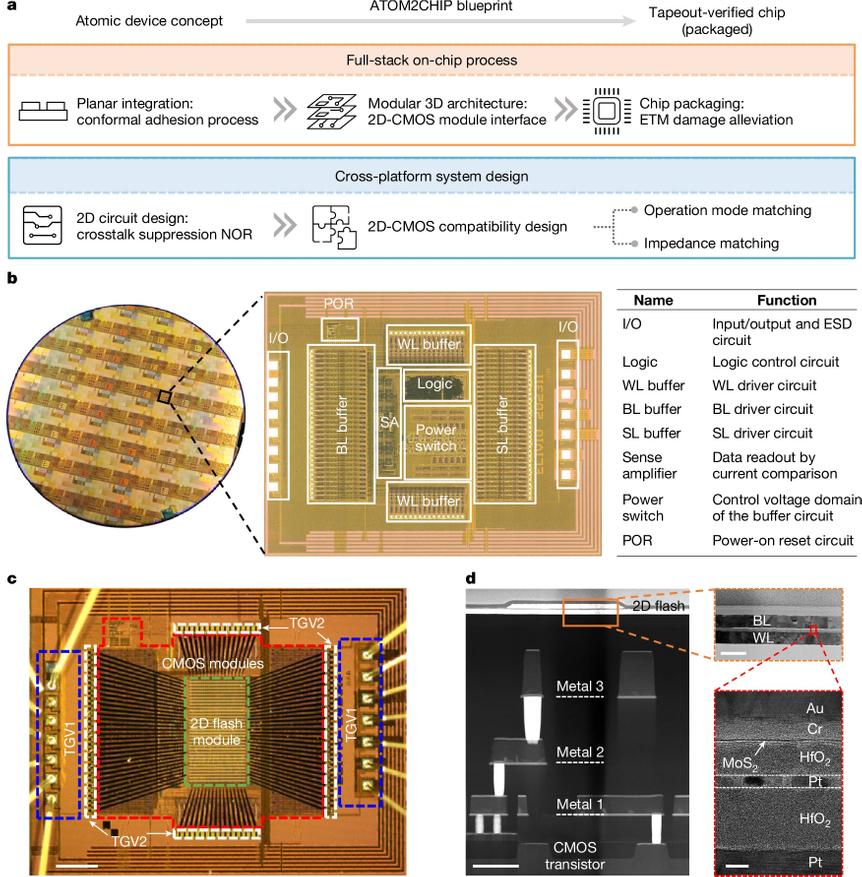

Главная проблема любых двумерных материалов — их кристаллическая решётка не совпадает с кремниевой. Попробуйте положить плёнку толщиной в три атома на шершавую поверхность — она порвётся. Исследователи применили метод конформной адгезии. Ультратонкий слой MoS₂ выращивается прямо на поверхности 0,13-микрометрового КМОП-чипа, повторяя его микрорельеф. Никакого переноса — атом за атомом.
Критическая деталь — дополнительная система герметизации. Она защищает двумерную структуру от перегрева и статического электричества на этапе литографии и сборки. Без этой оболочки все предыдущие прототипы рассыпались при попытке встроить их в реальный производственный цикл.
Личное наблюдение: недавно я общался с технологом из Зеленограда, который пытался повторить похожий эксперимент с графеном. Он сказал: «Вырастить — полдела, а защитить от кислорода и влаги — вот где ад». У китайцев, судя по статье, этот ад превратили в рутину.
Цифры, которые впечатляют: характеристики чипа
Разработка носит кодовое название ATOM2CHIP. Вот ключевые параметры нового чипа в сравнении с современной флэш-памятью NAND (по данным самой статьи и независимых обзоров).
| Параметр | Гибридный чип (MoS₂ + КМОП) | Современная 3D NAND (для справки) |
|---|---|---|
| Выход годных | 94,34% | 90–97% (в зависимости от техпроцесса) |
| Энергопотребление на бит | 0,644 пДж | ~1–3 пДж (типично для eMMC) |
| Скорость записи/стирания | 20 нс | ~50–100 мкс (блок стирания) |
| Циклы перезаписи | >100 000 | 10 000–100 000 (для TLC) |
| Сохранность данных | 10 лет | 1–10 лет (зависит от температуры) |
| Рабочая частота | до 5 МГц | до 400 МГц (контроллер памяти) |
Обратите внимание на энергопотребление — 0,644 пДж на бит. Это почти вдвое меньше, чем у лучших образцов низковольтной NAND. И время записи 20 наносекунд против микросекунд у традиционной флэш-памяти. Разница в тысячи раз. Для кэша процессора или оперативной памяти это всё ещё медленно, для энергонезависимой замены DRAM — уже конкурентно.
Почему это важно: от прототипа к серийному производству

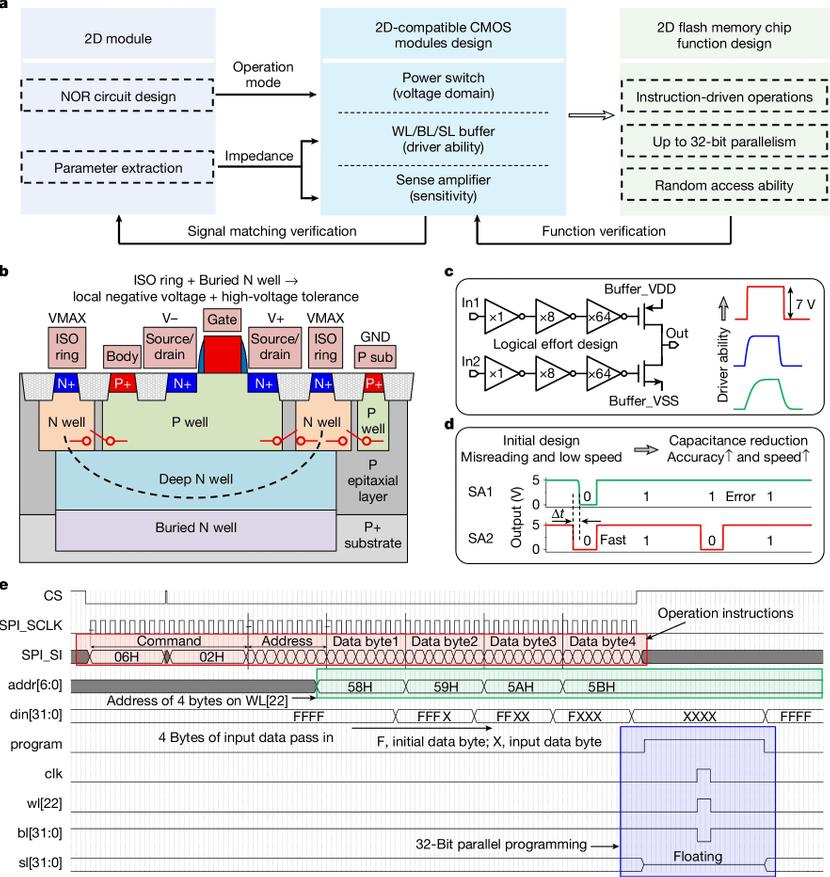

Год назад та же группа Лю демонстрировала прототип с рекордной скоростью записи 400 пикосекунд. Но тот образец существовал в единственном экземпляре и не мог быть воспроизведён на стандартном оборудовании. Нынешняя версия — это осознанный шаг в сторону серийного выпуска. Архитектура чипа реализует прямое соединение двумерного массива памяти с логическими блоками КМОП, обеспечивая произвольный доступ и 32-битное параллельное управление.
Совместимость с 0,13-мкм КМОП-процессом — это не случайность, а осознанный шаг к немедленному внедрению. Не нужно строить новые фабрики — бери существующие 130-нм линии (их полно по всему миру) и выпускай чипы.
Чжоу Пэн, один из авторов, прямо говорит: двумерная память имеет меньшую конструктивную сложность по сравнению с логическими элементами. Вырастить массив ячеек проще, чем создать транзистор на двумерном материале. Поэтому память — идеальный первый кандидат для коммерциализации всей технологии.
Микро-инструкция: как отличить прорыв от маркетинга
Каждые полгода выходят новости о «революции в памяти». Вот на что смотрю я, когда читаю такие пресс-релизы:
- Выход годных — если в статье нет хотя бы 90%, это ещё не промышленный продукт.
- Совместимость с существующими техпроцессами — 0,13 мкм, 28 нм, 12 нм — неважно, главное, что можно взять готовую линию.
- Количество циклов перезаписи — для замены флэш-памяти нужно хотя бы 10 000, а лучше 100 000.
- Сохранность данных при 85°C — тесты проводят при повышенных температурах; если держит 10 лет при комнатной — это лаборатория, а не продукт.
У китайского чипа все четыре пункта закрыты. Поэтому я ставлю на то, что через 2–3 года мы увидим первые коммерческие SSD на двумерных материалах. Не в ноутбуках — скорее в промышленных контроллерах и IoT-устройствах, где критична энергоэффективность.
Резюме от автора
Двумерные материалы перестали быть физической абстракцией. Конкретная цифра — 94,34% выхода годных — говорит сама за себя. Технология ATOM2CHIP показывает: атомарные слои можно встраивать в обычный кремний без потери производительности. И это не обещание через 10 лет. Это уже сегодняшняя статья в Nature.
