Физики провели эксперимент с двумя щелями, но со звуком и получили искаженную картинку. Почему так вышло?
Почему эксперимент Юнга с акустическими волнами пошёл не по учебнику: разбор
Физики из Лейденского университета провернули классический опыт Юнга… со звуком. Не в воздухе, а на поверхности кристалла. И картина интерференции получилась «неправильной» — асимметричной, скошенной в сторону. На первый взгляд — милая аномалия. Но за ней стоит серьёзная физика, которая меняет правила игры для устройств на поверхностных акустических волнах (ПАВ) — тех самых, что сидят в ваших смартфонах и квантовых компьютерах.
Зачем вообще мучить звук двумя щелями?
Опыт Юнга со светом или электронами давно стал символом квантовой механики. Но ПАВ — это механические колебания, которые бегут по твёрдому телу, как рябь по воде. Только частота у них гигагерцы, а длина волны — микроны. Эти волны — рабочая лошадка акустоэлектроники: без них не работают фильтры в телефонах. А в последние годы ПАВ научились общаться с кубитами — квантовыми ячейками будущих компьютеров. Чтобы проектировать такие устройства, нужно досконально знать, как волны распространяются и интерферируют в реальном материале. Вот тут и пригодился эксперимент с двумя щелями.
Как поставили опыт: гребёнка, канавки и лазер

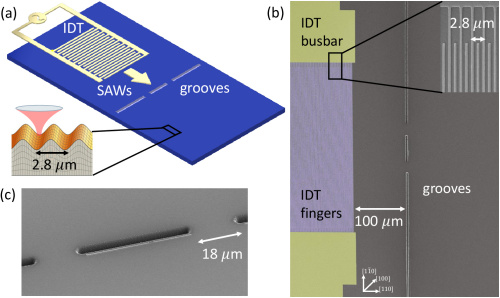

Установка крошечная, размером с чип. Вот её логика.
- Генератор волн — встречно-штыревой преобразователь (две «гребёнки» из металла на поверхности арсенида галлия). Подаёшь переменное напряжение около 1 ГГц — кристалл вибрирует, рождая ПАВ.
- Двойная щель — две канавки, прорезанные сфокусированным ионным пучком. Они блокируют волну, оставляя только узкие зазоры для прохода.
- Детектор — оптический интерферометр. Лазер сканирует поверхность и ловит смещения размером в несколько пикометров (миллионные доли толщины волоса).

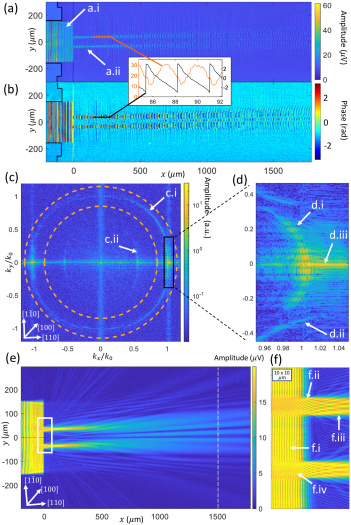

Собрав карту колебаний, учёные увидели интерференционные полосы. Но узор был смещён и сжат. Не как в учебнике. Почему?
Анизотропия — вот кто всё испортил (и помог)

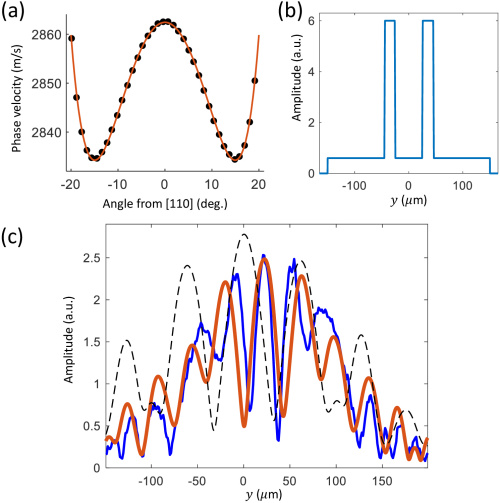

Арсенид галлия — кристалл анизотропный. Это значит, что его свойства зависят от направления. Скорость звука в нём не одинакова во все стороны, а меняется на доли процента в зависимости от угла. Волны, вылетевшие из щелей под разными углами, двигались с разной скоростью. В результате весь интерференционный пучок «повернуло» в сторону наибольшей скорости, а расстояние между полосами уменьшилось.
Экспериментальные данные идеально совпали с моделью, которая учитывала эту анизотропию. А «наивная» модель с постоянной скоростью дала совершенно другую картинку.
Тот факт, что даже 1% разницы в скорости звука так радикально меняет интерференцию, — серьёзное предупреждение для разработчиков акустоэлектроники. Малейший поворот кристалла — и акустический пучок уйдёт в сторону, нарушив работу всей схемы.
Личное наблюдение автора. Недавно я разбирал datasheet одного ПАВ-фильтра и обратил внимание, что производитель указывает ориентацию кристалла с точностью до десятых долей градуса. Раньше я считал это маркетинговым перестраховщиком. Теперь понимаю: без этого точного угла фильтр просто не даст нужную частоту. Материал диктует свои законы, и с ними нельзя не считаться.
Сравнение: изотропный мир против реального
| Параметр | Учебник (изотропная среда) | Реальность (анизотропный GaAs) |
|---|---|---|
| Скорость волны | Одинакова во всех направлениях | Меняется на ~0,5–1% в зависимости от угла |
| Центральный максимум | Ровно посередине | Смещён в сторону направления с большей скоростью |
| Период полос | Постоянный, предсказуемый | Уменьшен, зависит от угла |
| Практический вывод | Устройство нечувствительно к ориентации кристалла | Ориентация критична — поворот на 1–2° меняет всю картину |
Пошаговый совет: как учитывать анизотропию при проектировании
- Узнайте тензор упругости вашего кристалла (арсенид галлия, ниобат лития и т.п.). Это таблица, из которой можно рассчитать скорость ПАВ под любым углом.
- Смоделируйте интерференцию или распространение волны с помощью COMSOL или аналогичного пакета. Задайте анизотропные параметры.
- Проверьте, как меняется картина при повороте подложки на 0,5°, 1°, 2°. Если отклонения больше 10% — закладывайте жёсткий допуск на ориентацию в техпроцессе.
- На этапе литографии используйте метки выравнивания по кристаллографическим осям. Даже перекос в сотые доли градуса может привести к браку партии.
Что это даёт нам сегодня
Во-первых, это первое в истории прямое наблюдение интерференции ПАВ в опыте Юнга. Фундаментальные волновые законы работают и для механических колебаний на поверхности. Во-вторых, — и это важнее — мы получили наглядное доказательство того, что материал не просто фон, а активный участник процесса. Для инженеров, создающих квантовые процессоры на ПАВ-кубитах, это сигнал: без учёта анизотропии устройства будут работать нестабильно. Так что в следующий раз, когда увидите «скос» на осциллографе, не спешите списывать на шум. Возможно, это сам кристалл говорит с вами на своём языке.
