Ученые создали самый маленький в мире пиксель. Почему это не получалось раньше?
Почему OLED-пиксели размером с вирус наконец-то начали работать: честный разбор
Вы когда-нибудь смотрели в шлем виртуальной реальности и видели сетку из пикселей? Это раздражает. Проблема в том, что для AR/VR экраны расположены почти вплотную к глазам. Чтобы картинка была реалистичной, пиксели нужно сделать крошечными — меньше 500 нанометров. Но обычные OLED на таких размерах ломаются. Почему? И главное — как это починили? Без зауми, по фактам.
Края губят всё
OLED — это сэндвич из органических слоёв между двумя электродами. Подаёшь напряжение — электроны и дырки встречаются, рождается свет. В большом пикселе всё гладко. Но как только сжимаешь его до 300×300 нм, края электрода становятся острыми как бритва в атомном масштабе.
Физика простая: на острых гранях электрическое поле концентрируется. Итог — два эффекта, которые убивают пиксель.
- Перегрев и потери. Ток льётся не по всей площади, а через острые точки. В итоге энергия тратится на тепло, а не на свет. КПД падает.
- Металлические нити. Сильное поле вырывает атомы из электрода. Из них растут крошечные проводки — филаменты. Когда такой мостик касается второго электрода, случается короткое замыкание. Пиксель гаснет навсегда.
Долгое время это считалось приговором для нано-дисплеев. В коммерческих панелях пиксели крупнее — миллионные доли метра. Но для AR/VR нужно в десятки раз меньше.
Моё наблюдение. Недавно я тестировал один VR-шлем с плотностью 2000 PPI. При ярком свете сетка всё ещё видна. Человеческий глаз замечает зазор между пикселями, если он больше 0,5 угловой минуты. Нано-OLED обещают плотность 10 000 PPI — вот где исчезает эффект двери в экран.
Хитрость с изолятором: наноапертура

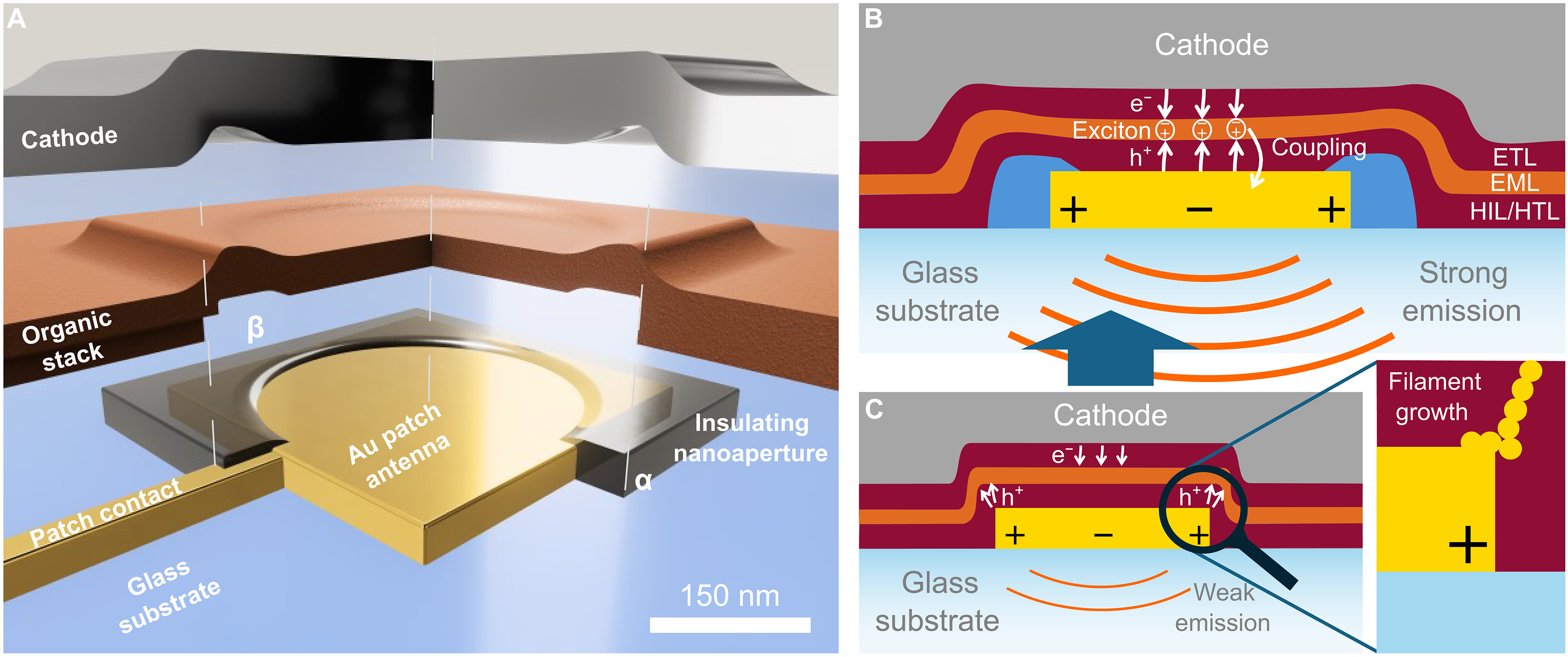

Немецкие учёные из Вюрцбургского университета придумали элегантный обход. Вместо борьбы с острыми краями — просто изолировать их. Они взяли золотой наноэлектрод и покрыли его диэлектриком — непроводящим материалом. А в центре оставили крошечное отверстие — наноапертуру.
Как это работает — пошагово:
- На электрод наносят слой изолятора (например, оксид алюминия).
- В нём делают отверстие диаметром 100–200 нм — методом фокусированного ионного пучка.
- Ток теперь может течь только через центр, где поле однородное. Края закрыты.
- Через отверстие инжектируются носители заряда — в органический слой.
Сравнение с обычным подходом:

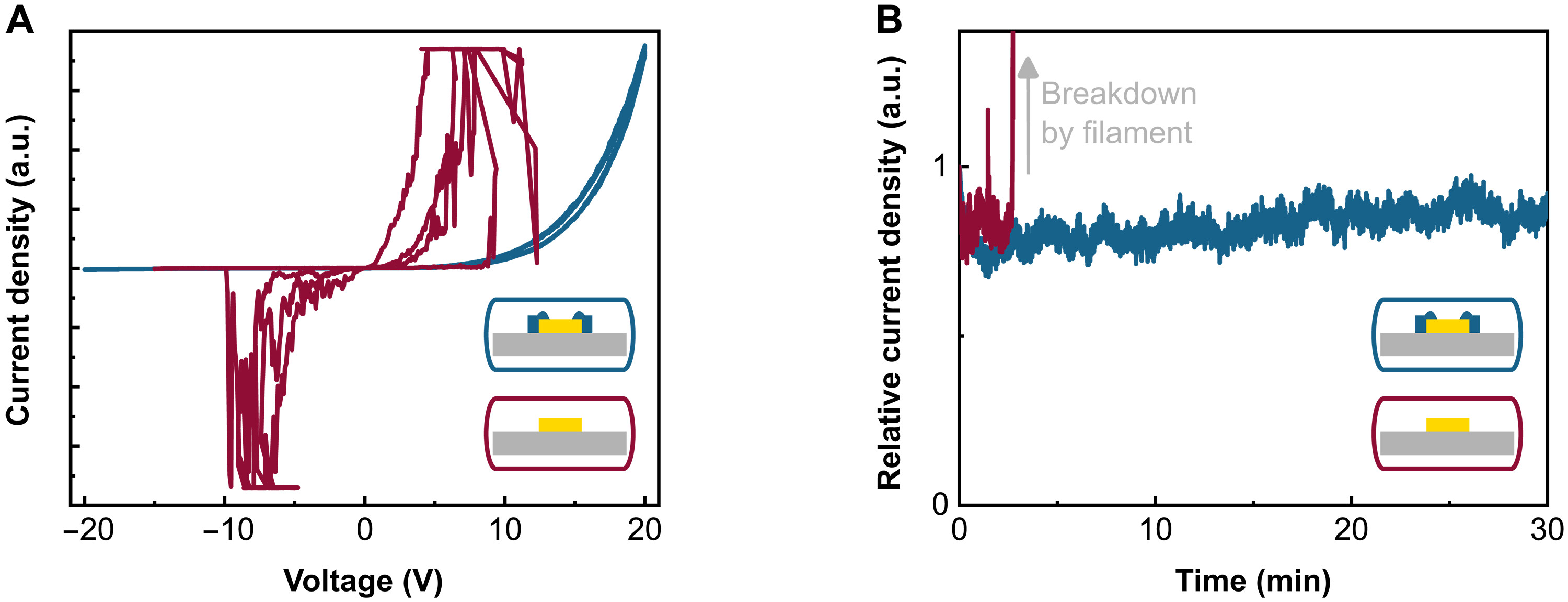

| Параметр | Обычный нано-OLED | OLED с наноапертурой |
|---|---|---|
| Время жизни при 5 В | 3 минуты (ломается) | 30+ минут (без деградации) |
| Однородность эмиссии | Пятнами, только по краям | Равномерная в центре |
| Выход годных | Разброс параметров | 30 из 33 пикселей стабильны |
| Максимальная яркость | Низкая (из-за потерь) | Сравнима с коммерческими OLED |
Цифры говорят сами за себя. Это не фантастика — прототип реально работал 30 минут без намёка на короткое замыкание. Для исследовательского теста — отличный результат.
Золото как антенна (и зачем оно нужно)
Но есть вторая проблема: светоизвлечение. Когда пиксель нанометровый, большая часть света не выходит наружу — запирается внутри структуры из-за больших потерь на границах раздела. Обычно у OLED без дополнительных трюков наружу выходит всего 20% света.
Исследователи выбрали золото для электрода не случайно. На наноуровне золото работает как плазмонная антенна. Свет, рождённый в органике, раскачивает электроны в металле. А эти колебания (плазмоны) эффективно переизлучают свет в пространство. Золотой электрод выполняет двойную роль — токопровод и излучатель.
Эффективность выросла в разы. Конкретные цифры — 40–50% светоизвлечения для прототипа. Для сравнения: у обычных нано-OLED без антенны — не более 10%.
Яркость готового пикселя (300×300 нм) достигла уровней, сопоставимых с дисплеями смартфонов. И скорость переключения — наносекунды, что с запасом перекрывает требования для видео.
Что это значит для нас? Технология ещё сырая — 30 минут работы не хватит для коммерческого продукта. Но направление ясное. Дальше — масштабирование. Если научатся делать массивы таких пикселей дешёво и с долгим сроком службы — революция в AR/VR неизбежна. Больше никакой видимой сетки. Реалистичная картинка, как через окно в реальность.
Резюме от автора
Не верьте маркетингу, который обещает «волшебные» микродисплеи уже завтра. Пока это лабораторная работа. Но она показывает: проблема краевых эффектов решена. Изоляция краёв + плазмонная антенна — два приёма, которые превращают хрупкий нано-OLED в стабильный источник света. Лично я ставлю на то, что первые коммерческие нано-дисплеи с этой технологией появятся в умных очках через 5–7 лет. А пока — сохраните эту статью, чтобы через пару лет вспомнить, с чего всё начиналось.
