Как песчинка превращается в компьютерный чип

Почему ваш процессор — это чудо инженерии: разбираем путь от песка до 2 нм

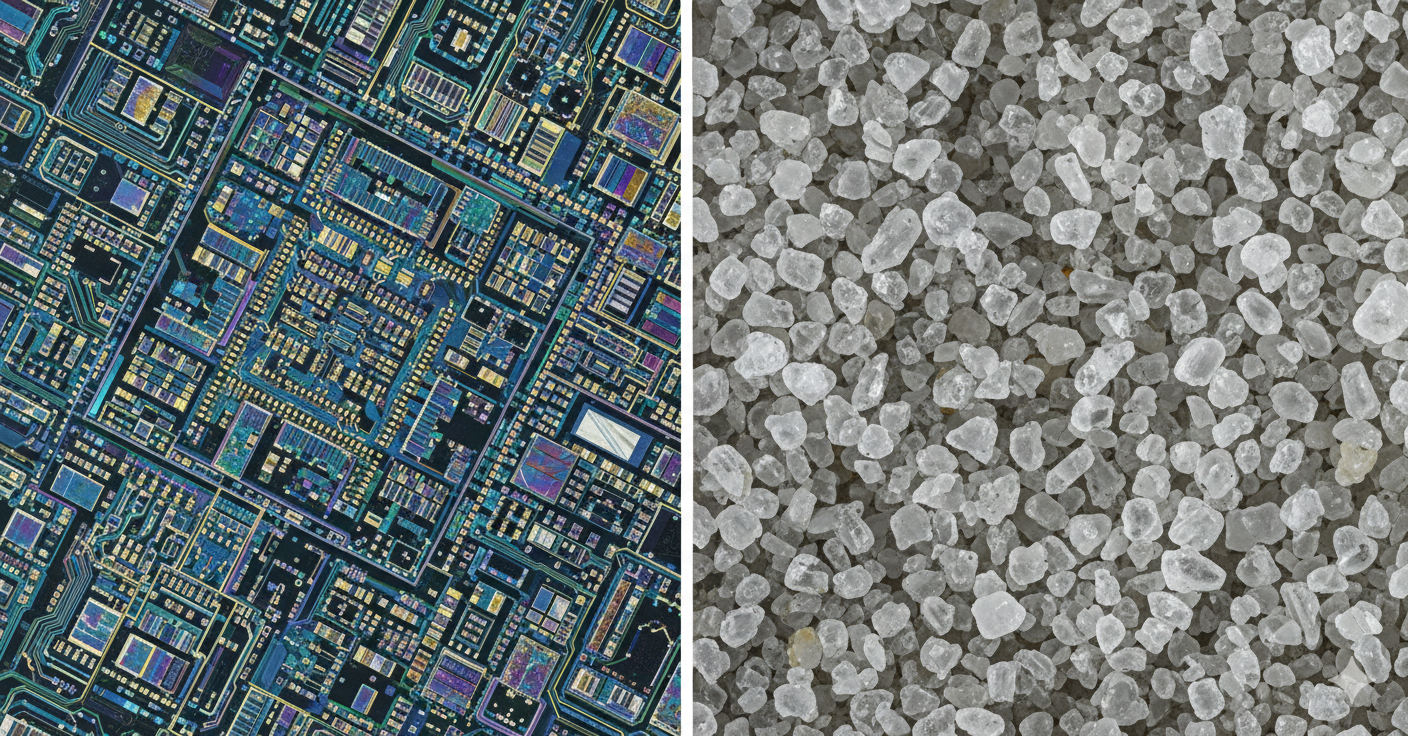

Вы когда-нибудь задумывались, что внутри чипа, который управляет вашим смартфоном? Это не просто кусок металла. Это выверенная атомная архитектура. И начинается всё с обычного песка. Давайте разберёмся, как кварц превращается в мозг гаджета.

Как кремний победил германий

Первый транзистор 1947 года был германиевым. Хрупкий, нестабильный. Уже в 50-х инженер Морис Танненбаум показал: кремний надёжнее. Он прочнее, лучше держит температуру. И это стало началом «кремниевой эры». Сегодня 90% всех чипов делают из кремния. Первые кремниевые транзисторы содержали десятки элементов. Современный Apple M3 — десятки миллиардов. Разница — в миллиард раз.

Переход на кремний — не просто выбор материала. Это решение, определившее всю современную электронику. Без него не было бы ни вашего ноутбука, ни серверов в облаке.

От песка до пластины: метод Чохральского

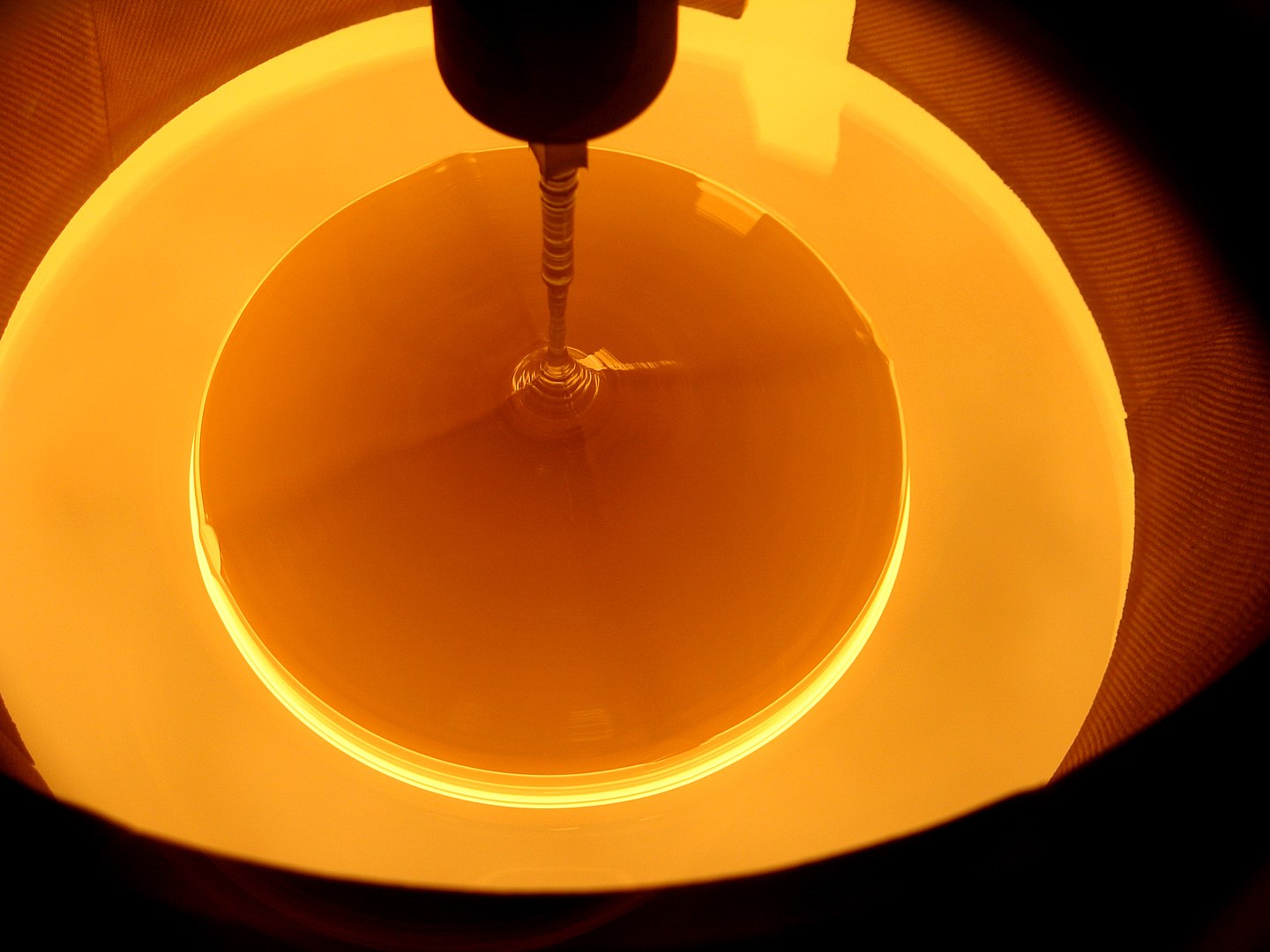

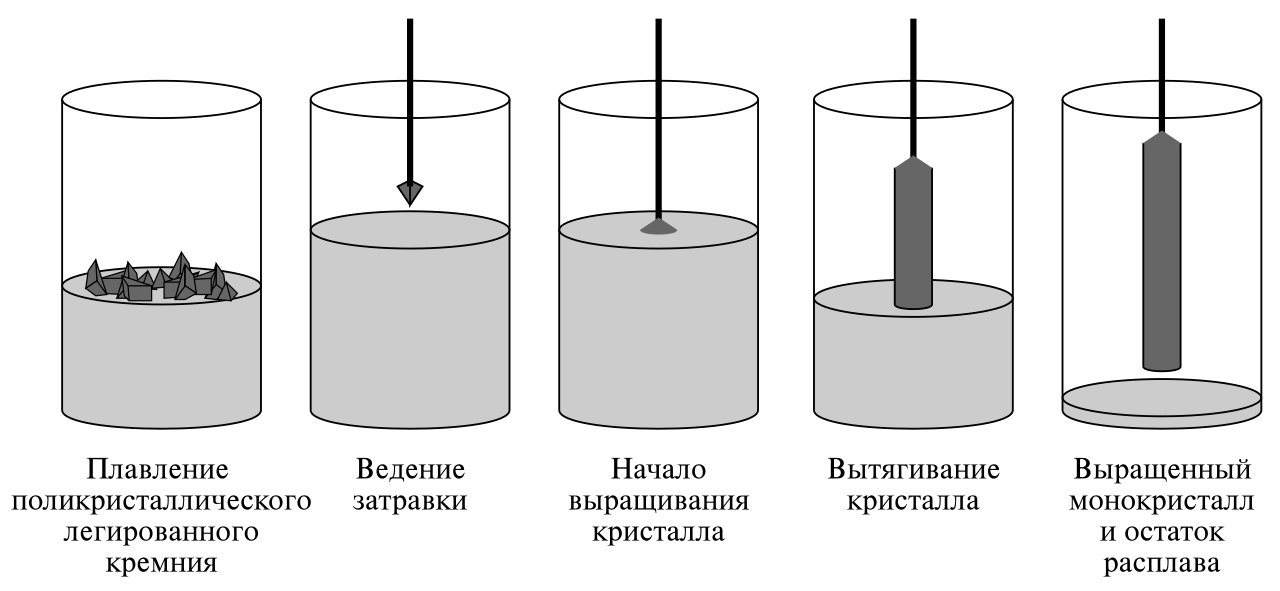

Песок очищают до фантастической чистоты: примесей — меньше одной части на миллиард. Расплавленный кремний вытягивают в монокристалл — слиток весом до 200 кг. Метод назван в честь польского учёного Чохральского. Затем слиток режут на тонкие пластины-вафли. Толщина — меньше миллиметра. На них и будут жить будущие микросхемы.

Личное наблюдение автора. Недавно я разбирал старый ноутбук 2010 года и сравнил чип с современным. Размер кристалла почти тот же. Но производительность выросла в 10 раз. И всё благодаря тому, что мы научились упаковывать транзисторы плотнее. Вот что даёт уменьшение техпроцесса.

Нано-лабиринт: фотолитография и техпроцесс

На пластину с помощью света наносят слои — как печатают фото. Только вместо пикселей — транзисторы, дорожки, диэлектрики. Это похоже на строительство города: каждый этаж — новый слой схем. Фотолитография позволяет создавать детали размером в несколько нанометров. Для сравнения: 5 нм — в 20 раз меньше диаметра молекулы ДНК.

Цифры техпроцесса (7 нм, 5 нм, 3 нм) — не физическая длина транзистора, а показатель плотности. Вот как меняется эффективность:

Переход от 7 нм к 5 нм дал реальный прирост скорости в смартфонах. А 2 нм — вообще прорыв. IBM в 2021 году показала чип с 50 миллиардами транзисторов на площади ногтя. К 2025 году TSMC, Intel и Samsung уже тестируют 2-нм и 1,8-нм решения. Энергопотребление падает, а мощность растёт — критично для дата-центров и ИИ.

Пошаговый совет: как изготавливают чип за 4 этапа

1. Очистка и выращивание кристалла. Песок → 99,9999999% кремния → монокристалл методом Чохральского.
2. Нарезка и полировка. Слиток режется на пластины толщиной 0,8 мм. Поверхность полируется до атомной гладкости.
3. Фотолитография. На пластину наносят фоторезист, засвечивают через маску, вытравливают лишнее. Повторяют 30-50 раз.
4. Легирование и сборка. В кремний добавляют примеси (бор, фосфор) — создают транзисторы. Затем чип режут, тестируют, упаковывают в корпус.

Каждый этап — это нано-точность. Малейшая пылинка убивает чип. Поэтому фабрики работают в стерильных комнатах.

Практический итог

Всё это влияет на вашу жизнь напрямую. Новый техпроцесс — значит смартфон дольше живёт от батареи. Ноутбук меньше греется. Сервера потребляют меньше электричества. А ещё чипы дешевеют в пересчёте на транзистор. Например, 5-нм процессор занимает меньше места, чем 7-нм, а мощности даёт больше.

Моё мнение. Гнаться за цифрами техпроцесса не всегда стоит. Для игр и офиса разница между 5 нм и 3 нм незаметна. Но если вы работаете с рендерингом или ИИ — каждый нм даёт прирост. Выбирайте гаджет исходя из задач, а не только из маркировки.

В конце концов, путь от песка до процессора — это история о том, как инженеры научились строить города из атомов. И этот город живёт в вашем кармане.
