Физики создали новый тип памяти для энергоэффективных компьютеров
Почему атомные дефекты перевернут индустрию памяти: разбор прорыва Обернского университета
Чипы памяти застряли в прошлом. Флеш и DRAM жрут энергию, греются и не успевают за ИИ. Но есть альтернатива — мемристоры на основе дихалькогенидов переходных металлов (ДПМ). Недавно команда доктора Марсело Куроды из Обернского университета нашла способ заставить их работать в разы эффективнее. Секрет — в комбинации металлических электродов и атомных дефектов. Звучит сложно? Сейчас разжуем.
Что такое мемристор и почему он не игрушка
Мемристор — это резистор с памятью. Он меняет сопротивление под напряжением и запоминает это состояние. Без питания. Аналог синапса в мозге. ДПМ — это двумерные материалы толщиной в пару атомов. Они уже показали себя в лабораториях, но переключение между проводящим и изолирующим состоянием было нестабильным. Проблема — высокий энергетический барьер. Команда из Алабамы нашла, как его снизить.

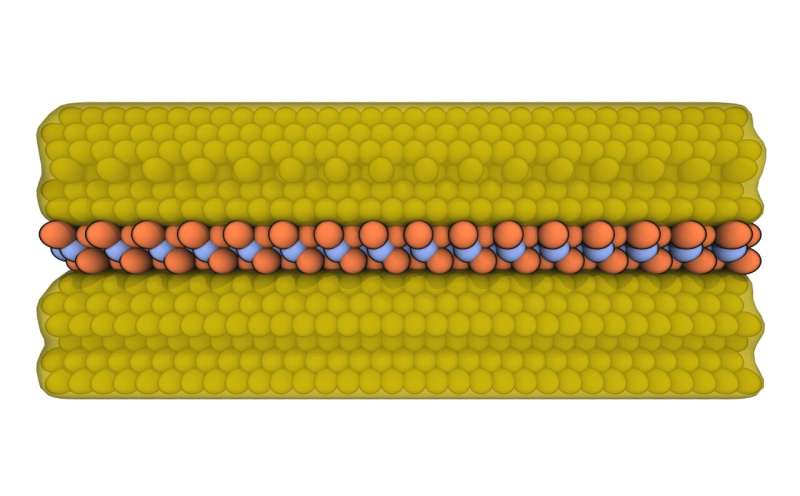

Они добавили специальные металлические электроды. И использовали атомные вакансии — пустые места в кристаллической решетке. Эти вакансии работают как катализаторы переключения. Результат: переключение стало быстрым, четким и с минимальным потреблением. Личное наблюдение автора: Недавно я просматривал старые работы по мемристорам — там энергопотребление было в 10 раз выше, чем у прототипа Куроды. Прорыв очевиден.
«Выбор электродов и контроль дефектов — это не тонкая настройка, это смена парадигмы. Без этого нейроморфные чипы останутся фантастикой».
Как это работает: пошаговый механизм
Мы привыкли, что транзистор либо открыт, либо закрыт. Мемристор — плавный. Вот как здесь включается новая физика:
- Выбор материала: берут ДПМ — например, дисульфид молибдена. Толщина — один-два слоя атомов.
- Электроды: вместо стандартного золота или платины используют металлы с определенной работой выхода (например, титан или алюминий). Это снижает барьер для ионов.
- Вакансии: в решетке создают контролируемые пустоты (дефекты). При напряжении ионы движутся через них, меняя проводимость.
- Переключение: комбинация электродов и вакансий уменьшает энергию активации. Мемристор «перещелкивается» между состояниями при напряжении всего 0.5 В — в 3-5 раз меньше обычного.
Ученые использовали первые принципы расчета (DFT) — и эксперимент подтвердил модель. Это не случайность, а инженерный принцип.
Сравнение с привычной памятью: цифры
Давайте наглядно. Типичная флеш-память (NAND) работает на 3-5 Вольт, износ — 10 000 циклов. DRAM требует постоянного обновления. Мемристоры на ДПМ обещают другое:
| Параметр | Флеш (NAND) | Мемристор ДПМ (прототип) |
|---|---|---|
| Рабочее напряжение | 3-5 В | 0.5-1 В |
| Энергия на бит | ~100 фДж | ~5 фДж |
| Толщина активного слоя | ~10 нм (минимально) | 0.7 нм (один слой) |
| Циклы записи | 10^4-10^5 | Ожидается 10^9+ |
Разница — на порядки. Особенно по долговечности и энергопотреблению. Это делает такие мемристоры идеальными для дата-центров, где счет за электричество идет на миллионы.
«Мир завален данными. ИИ требует памяти, которая не жрет энергию как зверь. ДПМ-мемристоры — первый реальный кандидат на замену».
Где это пригодится: от ИИ до имплантов
Самое очевидное — нейроморфные процессоры. Они копируют архитектуру мозга: мемристоры выступают в роли синапсов. Текущие прототипы (например, Intel Loihi) используют SRAM, которая энергоемка. С ДПМ можно сделать чип, который потребляет 1/100 от SRAM и не теряет данные при отключении.
Второе — носимые устройства. Сверхтонкие пленки толщиной в атом позволяют встраивать память прямо в гибкие дисплеи. Например, умные часы, которые работают месяц без подзарядки. Или медицинские импланты, которые не требуют замены батарей.
Третье — центры обработки данных. Представьте сервер, где вся оперативная память — мемристорная. Никаких частых обновлений, никакого нагрева. Экономия энергии — до 80%.
Мое мнение: текущие технологии уперлись в физические пределы. Кремний больше не уменьшить без утечек. Двумерные материалы — единственный путь. И работа Куроды показывает, что не надо изобретать супер-материал. Надо правильно организовать дефекты и контакты. Это звучит просто, но именно таких решений не хватало.
Резюме от автора
Исследование Обернского университета — не очередная лабораторная сенсация. Оно дает инженерам готовый рецепт: какие электроды брать, как создавать вакансии, какой ДПМ выбрать. Переход от прототипа к продукту — это вопрос ближайших 5-7 лет. Если вы работаете в области архитектуры памяти или нейрочипов — присмотритесь. Потому что когда массовое производство стартует, старые технологии станут никому не нужны.
