Обзор кулера PCCooler RZ620: тёмный рыцарь

Китайская компания PCCooler продолжает расширять ассортимент систем охлаждения для процессоров, причём как жидкостных, так и воздушных. В мае этого года мы протестировали двухбашенный G6 BK Conqueror с прямым контактом, а сегодня познакомимся с двухбашенным кулером RZ620, имеющим классическое основание. Судя по описанию на сайте производителя, система охлаждения задумана преимущественно инженерами и лишь немного маркетологами, а такой подход обещает нам как минимум интересные результаты в плане эффективности. Кроме того, кулер оснащён совершенно новыми вентиляторами, оптимизированными для обеспечения высокой производительности при низком уровне шума. Ну и по стоимости PCCooler традиционно не подводит почитателей марки. Всё это даёт основания полагать, что обзор должен получиться интересным, тем более что в сегодняшнем сравнении будут участвовать сразу четыре модели двухбашенных кулеров.

⇡#Технические характеристики и стоимость

⇡#Упаковка и комплектация

PCCooler RZ620 поставляется в стильно оформленной коробке с изображением системы охлаждения на лицевой стороне.

На обратной стороне коробки приведены подробные технические характеристики кулера и указаны поддерживаемые платформы.

Для защиты радиатора и других компонентов кулера внешняя картонная оболочка дополнена пеналом из вспененного полиэтилена, где в отдельных отсеках размещены радиатор с аксессуарами и пара вентиляторов. Сверху они закрыты крышкой из такого же материала, а радиатор и вентиляторы дополнительно запечатаны в пластиковые пакеты.

Такие мелочи могут говорить о премиальном статусе продукта, но сама компания новый RZ620 так не позиционирует. Видимо, скромничает.

В плоской коробке с аксессуарами находятся усилительная пластина для платформ Intel, две пары стальных направляющих, набор винтов и втулок, две пары проволочных креплений для вентиляторов, инструкция и кабель с переключателем максимальной скорости вентиляторов.

Отдельно отметим комплектную термопасту: PCCooler EX90 с заявленной теплопроводностью 14,8 Вт/(м·К). Двухграммового шприца хватит на 3-4 установки кулера (если не перебарщивать с объёмом термопасты при каждом её нанесении на процессор).

Система охлаждения выпускается в Китае и обеспечивается трёхлетней гарантией. PCCooler RZ620 уже появился в продаже в России по цене от 5 900 рублей. В сравнении с другими «двухбашенниками» это недорого.

⇡#Особенности конструкции

Дизайн PCCooler RZ620 выполнен в полном соответствии с последними тенденциями, когда приоритет отдаётся строгому чёрному цвету и минимуму выделяющихся элементов. Однако у новинки есть пара штрихов, выгодно отличающих её от большинства безликих конкурентов.

Мы имеем в виду яркие оранжевые полоски на одной пластиковой накладке, сами накладки с интересным срезом и оранжевым треугольником в их углублениях, а также необычные торцы рёбер в виде чередующихся пирамидок.

При всей кажущейся массивности PCCooler RZ620 его высота составляет всего 158 мм, а ширина не превышает 130 мм, что делает данную модель одной из наиболее компактных в своём классе.

А вот масса для 120-мм двухбашенного кулера у новинки довольно приличная — она равна 1328 граммам, из которых на радиатор приходится 925 граммов. Таким образом коэффициент полезной массы у RZ620 составляет скромные 0,6965 единицы.

Конструкция PCCooler RZ620 выполнена по канонам проектирования двухбашенных кулеров, и если говорить в глобальном масштабе, то здесь никаких инноваций нет: пара симметричных радиаторов на тепловых трубках, где на каждой секции установлено по одному 120-мм вентилятору.

Вроде бы всё просто, но есть нюансы, которые необходимо отметить, разбирая, почему PCCooler RZ620 интереснее многих других одноклассников.

При внешнем осмотре кулера эти детали не сразу бросаются в глаза, особенно обычному пользователю, который нередко выбирает кулер по картинкам в Сети.

Закончив с визуальным осмотром кулера, перейдём к его радиатору. Во-первых, нужно отметить, что он покрыт специальной краской, не снижающей теплоотдачу, благодаря чему кулер сохраняет такую же высокую эффективность, как и «чистые» алюминиевые модели.

Во-вторых, несмотря на использование 120-мм вентиляторов, длина пластин радиатора равна 130 мм, их ширина в основном пакете, состоящем из 48 рёбер в каждой секции, составляет 43 мм, а в нижнем пакете, где по 6 рёбер, она равна 30 мм. Таким образом при общем количестве пластин, равном 108 штукам, расчётная площадь радиатора PCCooler RZ620 составляет 11 122 см²! И это без учёта загнутых вниз торцов рёбер с боковых сторон секций. Проще говоря, новинка ставит рекорд по площади радиатора среди 120-мм двухбашенных кулеров.

Добавим, что толщина пластин здесь равна 0,4 мм, а межрёберное расстояние не превышает 1,8 мм. Контакт тепловых трубок с пластинами реализован простой опрессовкой. Расстояние между секциями равно 30 мм.

Третий момент, который можно выделить, — это пирамидальный профиль торцов рёбер на внешней стороне каждой секции радиатора.

Его назначение совершенно очевидно: снижение сопротивления воздушному потоку вентилятора и уменьшение уровня шума. Правда, почему такие же треугольнички не сделаны на внутренних сторонах торцов рёбер, нам не ясно.

В PCCooler RZ620 шесть медных шестимиллиметровых тепловых трубок, которые производитель называет антигравитационными (эффективно работают при любой ориентации кулера). Впрочем, настоящие тепловые трубки только такими и должны быть.

Тепловые трубки чуть раздвинуты, что освобождает центральную часть радиатора. Это конструктивное решение кажется нам логичным, поскольку именно в этой зоне воздушный поток вентиляторов наиболее сильный, тогда как по центру он отчасти глушится статорами вентиляторов (тем более здесь их диаметр довольно большой).

Размеры контактной поверхности медного никелированного основания радиатора составляют 42 × 38 мм. Производитель особо обращает внимание на тот факт, что поверхность основания подвергнута «тщательной микрогравировке», следы которой видны невооружённым глазом.

При этом тактильно поверхность совершенно гладкая, никаких шероховатостей нет. Основание немного выпуклое точно по центру, но отпечаток теплораспределителя процессора конструктивного исполнения LGA1700 на нём получился по всей его площади с характерным акцентом на центральной части.

Вентиляторы у PCCooler RZ620 также непростые. Они не представлены в качестве отдельной модели на сайте PCCooler, то есть выпускаются эксклюзивно для данного кулера. Диаметр девятилопастной крыльчатки равен 113 мм, статора – 46 мм. Серповидной формой лопастей вентилятор напоминает знаменитые Scythe Gentle Typhoon, запомнившиеся в своё время очень низким уровнем шума. Однако лопастей здесь не семь, как у японцев, а девять, и смонтирована крыльчатка не на прямых стойках, а на изогнутых в противоположную вращению крыльчатки сторону.

Обращает на себя внимание и внутренняя поверхность рамки вентиляторов: большими воронкообразными скосами на входе воздушного потока и закруглёнными — на его выходе из вентилятора. Первое сделано для увеличения объёма прокачиваемого воздуха, а второе – для снижения уровня шума.

Вентиляторы регулируются синхронно широтно-импульсной модуляцией в диапазоне от 500 до 2200 об/мин (погрешность — 10 % при максимальной скорости). Заявленный воздушный поток одного такого вентилятора составляет 86,73 CFM, статическое давление – 3,2 мм H₂O, а уровень шума – 32 дБА. При этом с помощью маленького переключателя на соединительном кабеле максимальную скорость можно ограничить 2000 об/мин (78,1 CFM, 2,6 мм H₂O, 30 дБА) или 1800 об/мин (68,6 CFM, 2,1 мм H₂O, 28 дБА). Удобная штука, хотя нижний предел скорости мы бы ограничили поагрессивнее (до 1400 об/мин, например).

Вентиляторы, оригинальным производителем которых является компания Fluence Technology PLC (PCCooler), оснащены гидродинамическими подшипниками. Срок их службы в характеристика не приводится.

При заявленном в спецификациях уровне энергопотребления 2,76 Вт измеренное потребление вентиляторов составило 2,58 Вт. Стартовое напряжение всего 2,9 В.

Резиновые уголки, встроенные с обеих сторон рамок вентиляторов, предназначены для снижения вибраций и уменьшения уровня шума. Отметим, что они довольно жёсткие.

Для фиксации вентиляторов на радиаторе используются проволочные скобы. Радиатор позволяет установить на PCCooler RZ620 третий вентилятор, но дополнительной пары скоб в комплекте поставки нет.

Вентиляторы соединяются последовательно с помощью коротких, 125-мм кабелей, а затем подключаются 320-мм кабелем с регулятором к одному четырёхконтактному разъёму на материнской плате.

⇡#Совместимость и установка

PCCooler RZ620 предназначен для установки на процессоры AMD (конструктивного исполнения Socket AM5/AM4) и Intel (LGA18xx/1700/1200/115x). Интерес здесь вызывает совместимость кулера с новым разъёмом LGA18xx – это первый такой случай в процессорных системах охлаждения, поступавших к нам на тестирование.

Инструкция по установке входит в комплект поставки кулера и должна быть размещена на его официальной странице, но по каким-то причинам её там нет. Тем не менее процесс настолько прост и интуитивен, что вряд ли инструкция потребуется вообще. Для удержания кулера используется штатная усилительная пластина материнских плат AMD или backplate из комплекта кулера для Intel.

К ним через втулки монтируется пара стальных направляющих, фиксируемых винтами с накатанной головкой.

А затем на процессор устанавливается радиатор без вентиляторов и равномерно притягивается подпружиненными винтами.

Далее остаётся только зацепить вентиляторы на секциях радиатора и подключить их кабель к разъёму на материнской плате.

При установке радиатора на процессор расстояние от материнской платы до нижней пластины радиатора PCCooler RZ620 равно 45-46 мм, но вентиляторы при их установке чуть ниже пластиковых накладок оказываются расположены еще на 7-8 мм ниже. Поэтому вентилятор на внешней секции будет конфликтовать с модулями оперативной памяти высотой более 40 мм.

Когда смотришь на эти фото кулера на плате, возникает только один вопрос: для чего (кого?) сделаны узкие пакеты рёбер в нижней части радиатора? Лучше бы оставили полноразмерные пакеты рёбер, а не эту имитацию совместимости. И да – это касается не только RZ620, но и большинства других двухбашенных кулеров, выпущенных в последнее время.

Внутри корпуса системного блока PCCooler RZ620 выглядит сравнительно скромно и компактно.

Его высота на материнской плате не превышает 162 мм. Подсветки нет ни у кулера, ни у его вентиляторов.

⇡#Тестовая конфигурация, инструментарий и методика тестирования

Сравнение эффективности PCCooler RZ620 и его конкурентов было проведено в закрытом корпусе системного блока на следующей конфигурации:

• системная плата: MSI MPG Z790 Edge WiFi (Intel Z790, LGA1700, BIOS H.50 от 19.04.2023);
• усилитель сокета: Thermalright LGA17XX-BCF-GRAY;
• процессор: Intel Core i9-13900K 3,0-5,8P/2,2-4,3E ГГц (Raptor Lake, 10 нм, 8/16P+16E ядер, 36 Мбайт L3, TDP 125/253 Вт);
• термоинтерфейс: ID-Cooling Frost X25 [10,5 Вт/(м·К)];
• оперативная память: DDR5 2 × 16 Гбайт Team Group T-Create Expert (CTCED532G6000HC38ADC01), XMP 6000 МГц 38-38-38-78 CR2 при 1,25 В;
• видеокарта: NVIDIA GeForce RTX 2060 SUPER FE 8 Гбайт/256 бит, 1470-1650/14000 МГц;
• накопители:
  • система: Gigabyte GP-AG4500G 500,1 Гбайт (PCIe 4.0 x4);
  • бенчмарки и игры: Netac NVMe SSD 1024,2 Гбайт (NT01N950E-001T-E4X, PCIe 3.0 x4);
  • бенчмарки и игры: Patriot VIPER VP4300 1024,2 Гбайт (VP4300-1TBM28H, PCIe 4.0 x4);
  • бенчмарки: Intel SSD 730 480 Гбайт (SATA III, BIOS vL2010400);
  • архивный: Samsung Ecogreen F4 HD204UI 2000,3 Гбайт (SATA II, 5400 об/мин, 32 Мбайт, NCQ);
• корпус: Thermaltake Core X71 (шесть 140-мм be quiet! Silent Wings 3 PWM: три на вдув 990 об/мин, два на выдув 990 об/мин, один на выдув 800-1640 об/мин PWM);
• панель управления и мониторинга: Zalman ZM-MFC3;
• блок питания: be quiet! Straight Power 10 500W (BN231) (0,5 кВт, 80 Plus Gold), 135-мм вентилятор.

Для получения стабильных и объективно сопоставимых друг с другом результатов основные параметры процессора были зафиксированы на следующих значениях: частота BCLK – 100 МГц, множитель производительных ядер – 53, частота – 5,3 ГГц, множитель энергоэффективных ядер – 42, частота – 4,2 ГГц, напряжение Vcore – 1,110 В. В BIOS материнской платы был выставлен третий уровень стабилизации напряжения на ядре процессора (CPU load-line calibration).

По данным HWiNFO64, уровень тепловыделения процессора с такими настройками достигал 245 ватт. Добавим, что эффективная частота оперативной памяти была повышена с номинальных 6 до 6,933 ГГц при напряжении 1,405 В, а её основные тайминги фиксировались в значениях 34-42-42-54 CR2 с дополнительной подстройкой вторичных и третичных таймингов. Напряжение VCCSA фиксировалось на уровне 1,050 В.

Тестирование было проведено в операционной системе Microsoft Windows 11 версии 22H2 (22621.2428). Программное обеспечение, использованное для теста:

• Cinebench R23 – для создания стресс-нагрузки на процессор (режим Test Throttling, два последовательных цикла по 10 минут);
• HWiNFO64 7.64-5240 – для мониторинга температур и визуального контроля всех параметров системы.

Снимок экрана мониторинга во время одного из циклов тестирования выглядит следующим образом.

Нагрузка на процессор создавалась двумя последовательными циклами Cinebench R23. На стабилизацию температуры CPU между циклами отводилось по 10 минут. За окончательный результат, который вы увидите на диаграмме, принята максимальная температура наиболее горячего из восьми производительных ядер центрального процессора в пике нагрузки и в режиме простоя, а также средняя максимальная температура по всем таким ядрам. Кроме этого, в отдельной таблице будут приведены температуры всех производительных ядер процессора, их усреднённые значения и дельта температур между ядрами. Температура в помещении контролировалась установленным рядом с системным блоком электронным термометром с точностью измерений 0,1 °C и с возможностью почасового мониторинга изменения температуры в помещении за последние 6 часов. Во время данного тестирования температура колебалась в диапазоне 24,4–25,5 °C (дельта учитывалась в результатах).

Измерение уровня шума систем охлаждения проводилось электронным шумомером «ОКТАВА-110А» в период от ноля до трёх часов ночи в полностью закрытой комнате площадью около 20 м². Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлась только система охлаждения и её вентиляторы. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора. Системы охлаждения размещались на самом углу стола на подложке из вспененного полиэтилена. Нижняя граница измерений шумомера составляет 22 дБА, а субъективно-комфортный (просьба не путать с низким!) уровень шума систем охлаждения при измерениях с такого расстояния находится около отметки 36 дБА. За условно-низкий уровень шума мы принимаем значение 33 дБА.

Для оценки эффективности и уровня шума PCCooler RZ620 мы включили в тестирование сразу три двухбашенных модели: DeepСool AK620 Digital, PentaWave Z06D и Noctua NH-D15S (с двумя вентиляторами).

Скорость вращения крыльчаток вентиляторов всех тестируемых систем охлаждения регулировалась в диапазоне от 800 об/мин до их максимума с шагом 200 об/мин с помощью специального контроллера, точность которого составляет ±10 об/мин.

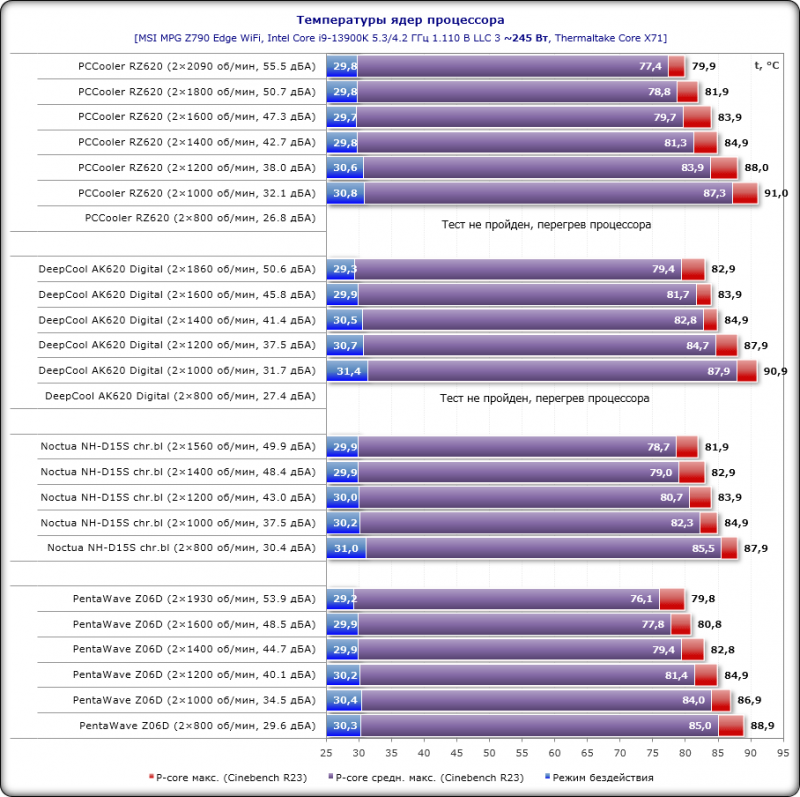

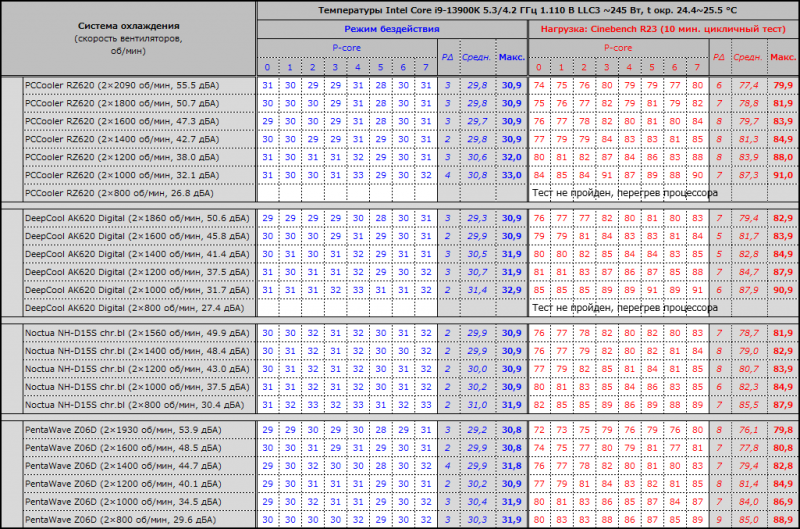

⇡#Эффективность охлаждения

Стоит отметить очень плотные результаты всех четырёх участников тестирования, за исключением нескольких моментов. По максимальной эффективности на полных оборотах вентиляторов PCCooler RZ620 демонстрирует такую же эффективность, как и лидер в лице PentaWave Z06D, но при чуть большем уровне шума. Также он на пару градусов Цельсия эффективнее Noctua NH-D15S и на три градуса эффективнее DeepСool AK620 Digital.

При снижении скорости вентиляторов PCCooler эффективность RZ620 снижается практически линейно, и на 1000 об/мин температуры повышаются на 10-11 градусов Цельсия. На минимальной же скорости 800 об/мин кулер совсем не справился с созданной в рамках тестирования нагрузкой. Как, впрочем, и DeepСool AK620 Digital, причём с такими же температурами. В то же время PentaWave Z06D и Noctua NH-D15S подтвердили статус суперкулеров, обеспечивая процессору стабильность даже в самом тихом режиме. В целом эффективность PCCooler RZ620 находится на очень высоком уровне.

Разгоняем процессор дальше, повышая частоту производительных ядер до 5,4 ГГц при увеличении напряжения до 1,150 В (LLC 3) и росте тепловыделения до 260 ватт.

Результаты тестирования приведены в виде скриншотов, сделанных при максимальной скорости вентиляторов.

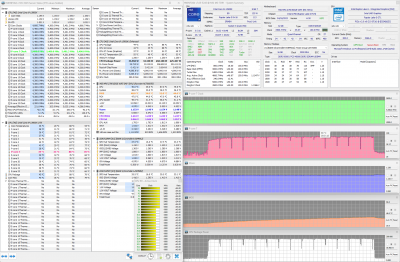

PCCooler RZ620 (2×2090 об/мин, 55,5 дБА)

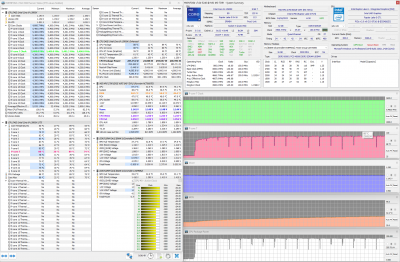

DeepСool AK620 Digital (2×1860 об/мин, 50,6 дБА)

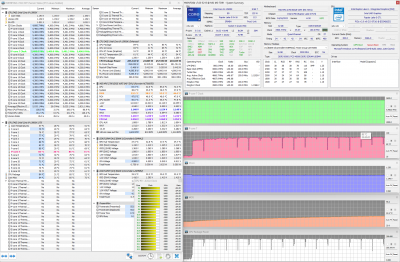

PentaWave Z06D (2×1930 об/мин, 53,9 дБА)

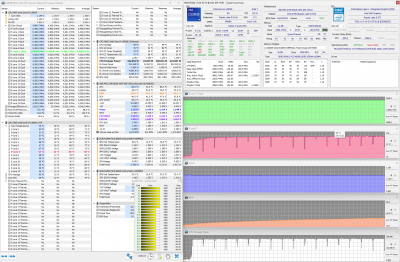

Noctua NH-D15S (2×1560 об/мин, 49,9 дБА)

Максимальные температуры: PCCooler RZ620 – 88 °C, DeepСool AK620 Digital – 89 °C, PentaWave Z06D – 85 °C, Noctua NH-D15S – 89 °C. То есть номинально новинка на втором месте (хотя и с более высоким уровнем шума), а разница с DeepСool и Noctua минимальна. А вот PentaWave в лидерах – три градуса Цельсия при максимальном разгоне процессора имеют значение.

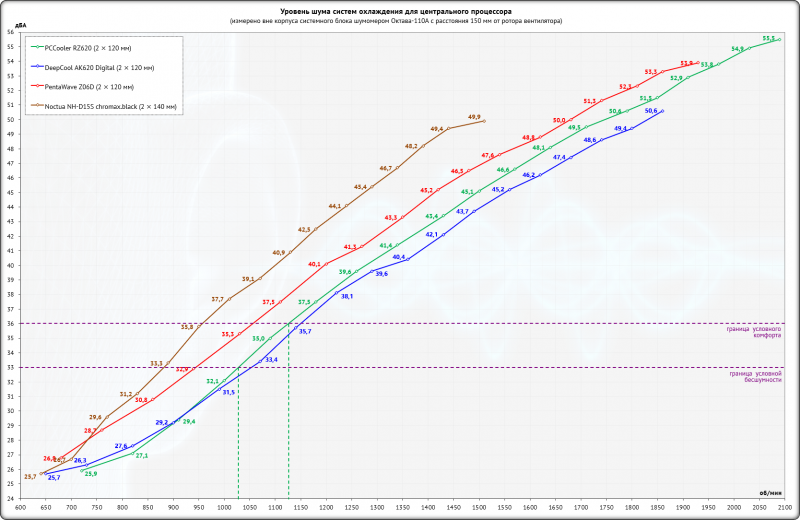

⇡#Уровень шума

По уровню шума вентиляторы PCCooler RZ620 находятся на втором месте вслед за тихой парой DeepСool, но с минимальным разрывом — ниже 1000 об/мин их уровень шума совпадает. PentaWave Z06D и особенно Noctua NH-D15S работают громче первой пары, в том числе и по субъективным ощущениям. К слову, на слух новые вентиляторы PCCooler работают приятнее и комфортнее остальных «вертушек», участвующих в тестировании. До скорости 1130 об/мин кулер можно назвать комфортным, а до 1030 об/мин – тихим. О шелесте подшипников или звуке электромотора речи вообще не идёт, очень качественные вентиляторы.

⇡#Выводы

Прежде всего PCCooler RZ620 понравился тем, что это не просто очередной клон какого-нибудь «двухбашенника» или незначительная эволюция предыдущей модели, а кулер, если так можно выразиться, со своей собственной эстетикой охлаждения. Даже в его лаконичном дизайне можно найти признаки породы и желание выделиться из многочисленной «серой» массы процессорных кулеров. Радиатор собран из большого количества пластин увеличенного размера, что обеспечило рекордную для этого формата (120-мм кулер) площадь. Также он покрыт специальной краской, имеет оптимизированную форму торцов пластин, и в нём грамотно разведены (в прямом и переносном смысле) тепловые трубки. Хороши и эффективные тихие вентиляторы с ограничителем максимальной скорости и антивибрационной развязкой.

Всё перечисленное вкупе с универсальным креплением с высоким усилием прижима позволяет RZ620 уверенно закрепиться в числе лучших воздушных систем охлаждения. Осталось заменить опрессовку пайкой, добавить оптимизацию торцов пластин на внутренней стороне секций, убрать полку в нижней части каждой секции — и вуаля: кому-то на олимпе охлаждения придётся потесниться. Уверены, в PCCooler на это способны.
