Противотанковые гранатомёты израильской пехоты

К началу 1970-х в Армии обороны Израиля в области лёгких противотанковых средств, используемых пехотой, возникло отставание от вооруженных сил Египта и Сирии. Это оказало негативное для израильтян влияние на ход боевых действий во время «Войны Судного дня» в 1973 году и привело к существенным потерям.

Согласно опубликованным архивным данным, к октябрю 1973 года в строевых подразделениях Армии обороны Израиля и на складах имелось 862 французских гранатомёта LRAC 73-50 (8299 выстрелов), 400 бельгийских RL-83 Blindicide (4446 выстрелов), 2134 гранатомётов израильского производства МАРНАТ 82 mm (27 451 выстрел), 146 84-мм шведских Carl Gustaf M2 (9475 выстрелов), 166 трофейных РПГ-2 (боекомплект более 2300 гранат) и 144 РПГ-7 с очень ограниченным боезапасом.



На первом этапе для исправления ситуации в ЦАХАЛ активно использовали трофейное противотанковое оружие, отбитое у арабов. Впоследствии в Израиле приняли на вооружение новые гранатомёты и противотанковые ракетные комплексы, что позволило ликвидировать отставание от потенциального противника.

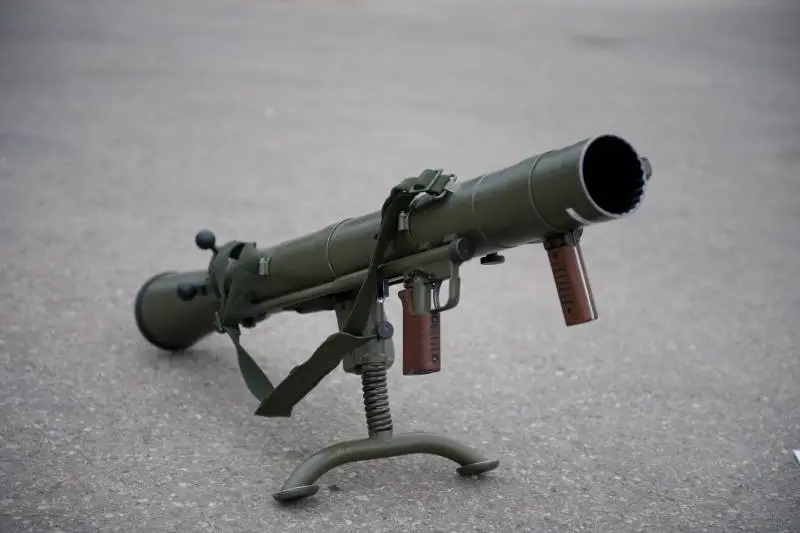

84-мм гранатомёт Carl Gustaf M2

В конце 1960-х стало ясно, что израильской пехоте для замены устаревающих противотанковых гранатомётов, разработанных в 1950-е годы, требуются новые, более эффективные образцы.

Одним из лучших вариантов, доступных на рынке западных вооружений, являлся шведский Carl Gustaf M2 образца 1964 года, который был дальнейшим развитием модели Carl Gustaf m/48 (Carl Gustaf M1) образца 1948 года.


«Карл Густов» представлял собой очень точное и надёжное оружие, но габариты и масса этого гранатомёта с учётом необходимости переноски боекомплекта делали его использование оправданным только в обороне.

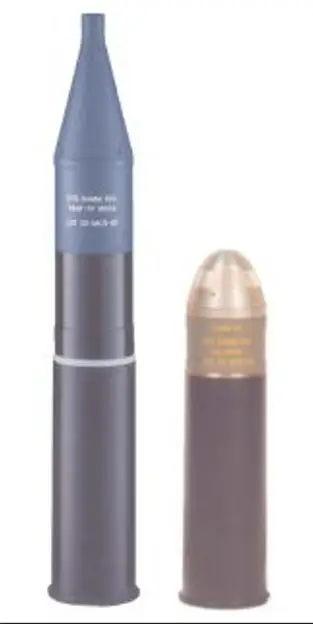

Незаряженный Carl Gustaf M2 с двухкратным оптическим прицелом весит 14,2 кг и имеет длину 1065 мм. Для стрельбы используются унитарные выстрелы, состоящие из гранаты и алюминиевой гильзы. Гильза в задней части имеет вышибное пластиковое дно, обеспечивающее сперва нужное давление форсирования при выстреле, а затем истечение пороховых газов из ствола назад, через сопло, для безоткатной стрельбы.

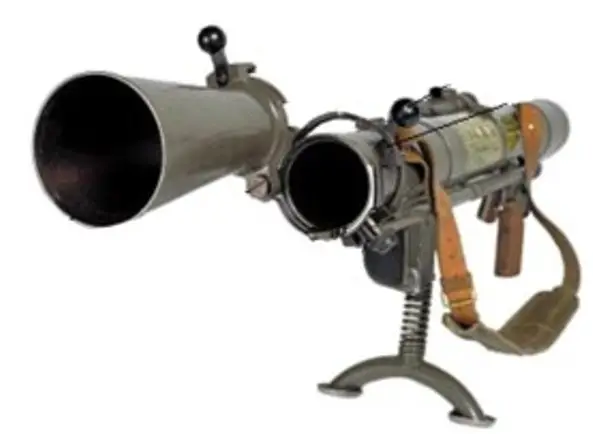

Для заряжания казенник с соплом откидывается вокруг продольной оси вверх и влево. При не полностью закрытом казеннике выстрел невозможен. Под стволом закреплены две пистолетных рукоятки (передняя для удержания и задняя для управления огнем).


Для заряжания казенник с соплом откидывается вокруг продольной оси вверх и влево. Боевая скорострельность при слаженной боевой работе расчёта может достигать 6 выстр./мин.

Фактически Carl Gustaf M2 является лёгким безоткатным орудием с нарезным стволом, которое может вести огонь кумулятивными, осколочными, осветительными и дымовыми боеприпасами.


Кумулятивная граната массой 1,7 кг по нормали способна пробить 400-мм гомогенную броню. Эффективная дальность кумулятивной гранатой по движущейся цели – до 350 м. Дальность стрельбы осколочно-фугасной по живой силе – до 1000 м. Максимальная дальность по площадной цели – 2000 м.


Боевой расчёт Carl Gustaf M2 составлял 2 человека. Первый номер переносил гранатомет, второй нёс четыре гранаты в специальных укупорках. К тому же гранатомётчики вооружались 9-мм пистолетами-пулемётами Uzi. При этом каждому боевому номеру расчёта приходилось нести на себе груз весом до 25 кг, что, конечно, было достаточно обременительно и сковывало передвижение в пешем порядке.

Армия обороны Израиля использовала гранатомёты Carl Gustaf M2 относительно недолго, и после завершения «Войны Судного дня» дополнительные закупки не осуществлялись. По всей видимости, это было связано со слишком большим весом 84-мм шведских РПГ и массовым перевооружением пехотных подразделений ЦАХАЛ на противотанковые управляемые ракетные комплексы.

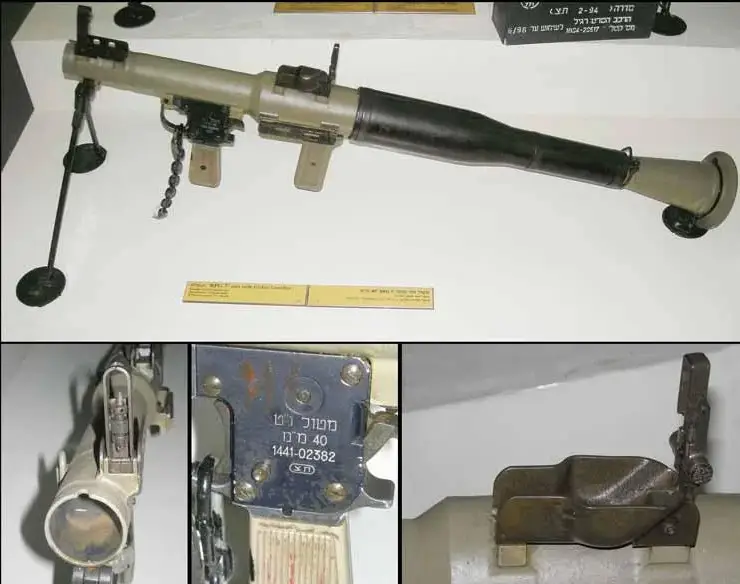

Трофейные противотанковые гранатомёты РПГ-7, импортные образцы и собственное производство

Существенную помощь в оснащении израильской пехоты очень хорошим легким противотанковым оружием оказали Египет и Сирия. Израильтяне в октябре 1973 года на оставшихся за ними полями сражений собрали около полутора тысяч гранатомётов РПГ-2 и РПГ-7. Наибольшую ценность представляли новейшие на тот момент РПГ-7, которые имели возможность поражать все западные танки с любого направления.

Не все трофейные гранатомёты и боеприпасы к ним находились в хорошем состоянии, и в войсковых оружейных мастерских ЦАХАЛ занимались их дефектовкой и ремонтом.

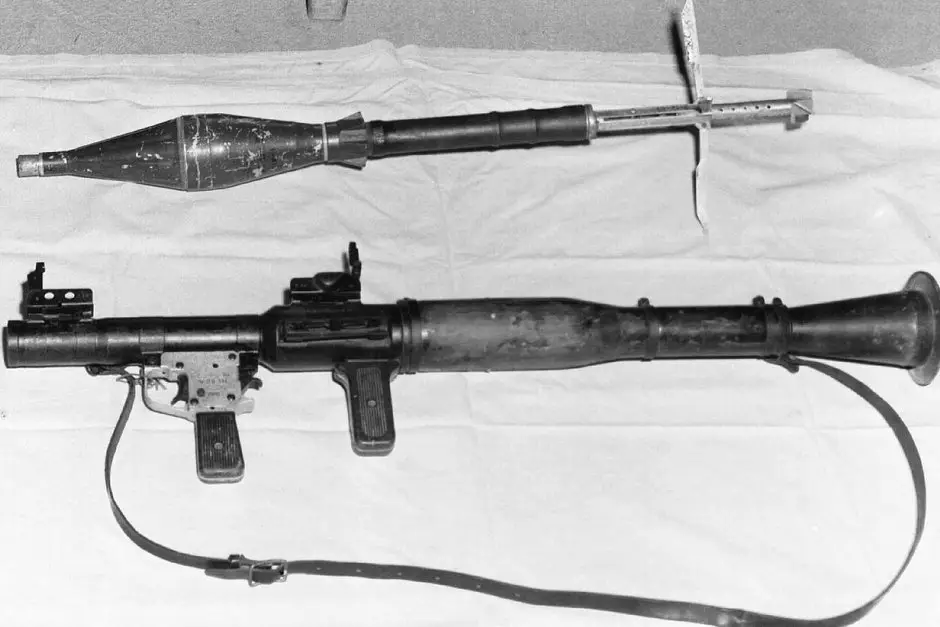

При создании РПГ-7 советские инженеры учли опыт боевого применения отечественных и иностранных противотанковых гранатометов. В основе конструкции РПГ-7 использованы удачные технические решения РПГ-2 с пусковым устройством многоразового применения и выстрелом с надкалиберной боевой частью. В средней части ствола РПГ-7 имеется специальная зарядная камора, которая позволяет более рационально использовать энергию метательного заряда. Для рассеивания реактивной струи при выстреле предназначен раструб в казенной части ствола. Ручной гранатомёт, помимо механического прицела, мог комплектоваться оптическим 2,7-кратным прицелом ПГО-7.

Уникальной особенностью противотанковой гранаты ПГ-7В стало использование пьезоэлектрического взрывателя. Для стабилизации гранаты в полёте используются четыре раскрывающиеся лопасти. С целью повышения кучности стрельбы и компенсации погрешностей при изготовлении гранате за счёт наклона лопастей стабилизатора передаётся вращение со скоростью несколько десятков оборотов в секунду.

Надкалиберная 85-мм противотанковая граната ПГ-7 при массе выстрела 2,2 кг способна пробить 260-мм броню. Начальная скорость гранаты – около 120 м/с, в конце активного участка она возрастает до 300 м/с. Благодаря относительно высокой начальной скорости и наличию активного участка работы реактивного двигателя, по сравнению с ПГ-2, удалось существенно увеличить точность и дальность стрельбы. При дальности прямого выстрела 330 м, прицельная дальность – около 600 м. Впоследствии на вооружение поступили кумулятивные гранаты с увеличенной пробивной способностью, что позволяет РПГ-7 оставаться актуальным до сих пор. В зависимости от модификации и назначения боеприпасы РПГ-7 имеют калибр 40-105 мм с бронепробиваемостью до 700 мм за динамической защитой, и массу от 2 до 4,5 кг. Специалистами НПО «Базальт» для РПГ-7 также создали осколочные и термобарические гранаты, что серьёзно расширило гибкость применения и боевую эффективность.

После того как трофейные РПГ-7 были опробованы в войсках, командование Армии обороны Израиля решило, что это оружие вполне удовлетворяет предъявляемым требованиям в качестве основного лёгкого противотанкового гранатомета, и он был официально принят на вооружение. В каждом пехотном взводе предполагалось иметь не менее двух РПГ-7.


Впоследствии Израиль купил в Финляндии дополнительную партию RPG-7 местного производства и боеприпасы. В 1982 году удалось захватить более тысячи гранатомётов, принадлежавших ООП и сирийской армии. Среди них были не только РПГ-7 советского производства, но и китайские и египетские клоны.


Ряд источников утверждает, что выпуск гранатомётов советского образца и выстрелов для них был налажен фирмой Israel Military Industries. По имеющейся информации, РПГ-7 использовались ЦАХАЛ до 2007 года.

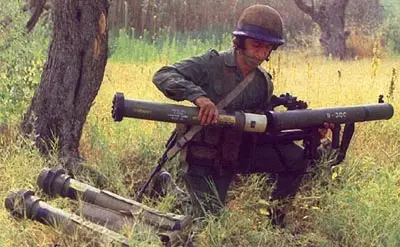

Противотанковый гранатомёт IMI В-300

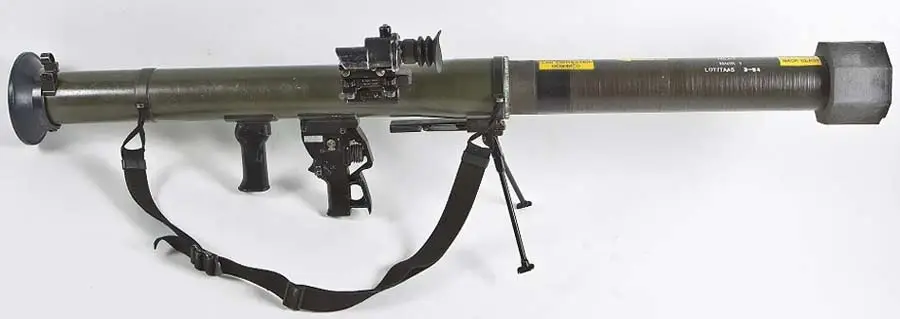

Для замены устаревших образцов, использовавшихся в «Войне Судного дня», компания Israel Military Industries на базе французского LRAC F1 создала 82-мм противотанковый гранатомёт В-300, принятый на вооружение ЦАХАЛ в 1980 году.

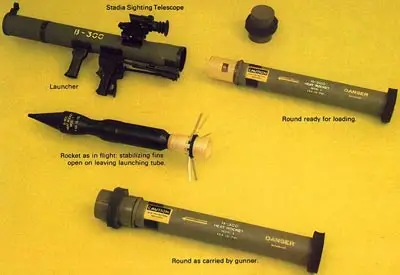

Оружие состоит из пусковой трубы и контейнера, внутри которого помещается граната. Перед стрельбой контейнер, весящий 4,7 кг, прикрепляется к задней части ствола, на котором имеется спусковой механизм с рукояткой управления огнём и прицелом.


Стрельба ведется реактивными оперёнными гранатами с кумулятивной боевой частью.


Такая конструкция делает гранатомёт достаточно лёгким и компактным, что даёт возможность его переноски и использования одним человеком.


В боевом положении В-300 имеет длину 1400 мм и массу 8,2 кг. Граната покидает ствол с начальной скоростью 280 м/с и может преодолеть 400-мм гомогенную броню. Прицельная дальность стрельбы по подвижным целям составляет 400 м. Использование относительно «малокалиберной» кумулятивной гранаты фиксированной длины ограничивало бронепробиваемость и не позволяло эффективно преодолевать «реактивную броню». Однако универсальность, удобство транспортировки в походном положении и более высокая по сравнению с РПГ-7 точность стрельбы делало это оружие востребованным.

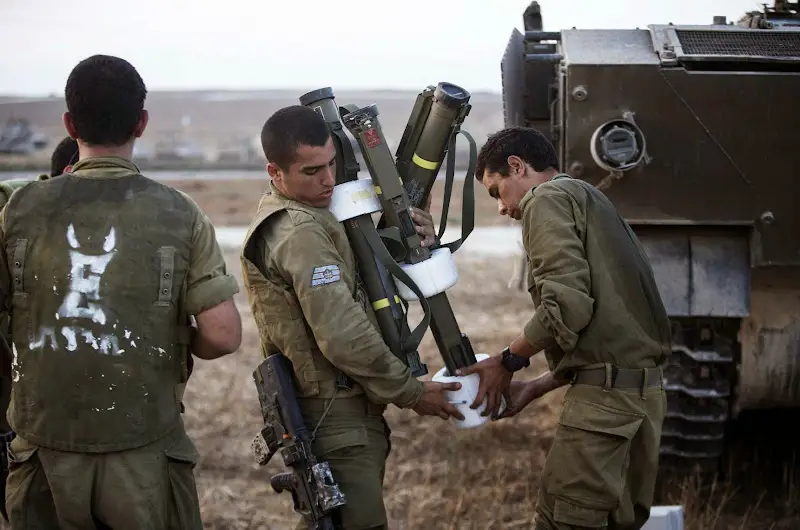

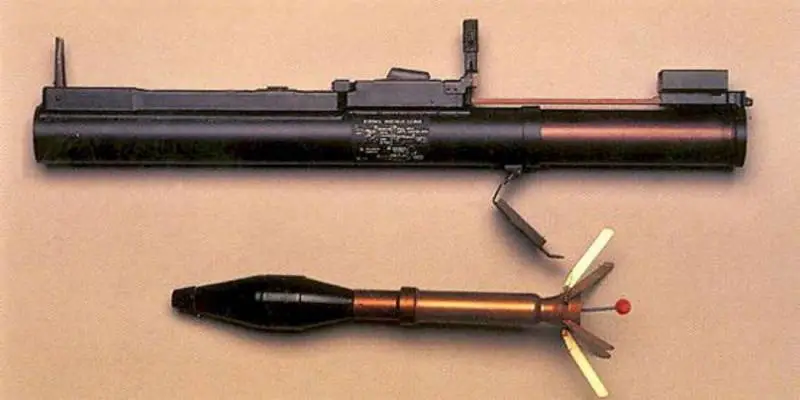

Универсальные гранатомёты M72 LAW

Армия обороны Израиля использует 66-мм одноразовые гранатомёты M72 LAW (Light Anti-Tank Weapon – лёгкое противотанковое оружие) с октября 1973 года. Этот гранатомёт, созданный компанией Hesse Eastern Co. и поступивший на вооружение американской армии в 1961 году, во многом стал революционным и являлся образцом для подражания при создании одноразовых гранатомётов в других странах.


Благодаря применению стеклопластика и недорогих алюминиевых сплавов гранатомет имеет небольшой вес и относительно дёшев. В 1962 году за один М72 американское военное ведомство платило $55. Десять лет назад современный вариант на мировом рынке вооружений при поставке крупной партии стоил около $800.

Масса гранатомёта составляет 3,5 кг, длина в походном положении – 665 мм, в боевом – 899 мм. Начальная скорость гранаты – 180 м/с. Прицельные приспособления рассчитаны на дистанцию до 300 м. Для запуска оперенной кумулятивной гранаты используется телескопический гладкий ствол – внутренний алюминиевый и внешний стеклопластиковый. На корпусе гранатомета расположено пусковое устройство и открытый механический прицел. Пусковое устройство, выполняющее также роль герметичного транспортного контейнера, с двух сторон закрыто откидными крышками. Во время подготовки к выстрелу крышки откидываются, а внутренняя труба выдвигается из внешней назад, при этом происходит взведение ударно-спускового механизма и раскрытие складного прицела. Стрелок устанавливает пусковую трубу на плечо, прицеливается и нажатием на пусковую клавишу производит запуск реактивной гранаты. Сгорание заряда твердотопливного двигателя полностью происходит внутри пусковой трубы. После вылета из пускового устройства граната стабилизируется раскладным хвостовым оперением. Взведение взрывателя происходит на расстоянии 10 м от дульного среза. Как и в случае с другими реактивными гранатометами, при выстреле из М72 позади стрелка образуется опасная зона протяженностью около 15 м.

Согласно рекламным материалам 66-мм кумулятивная граната способна пробить 250-мм гомогенную броню. Однако в ходе боевых действий выяснилось, что лобовая броня корпуса и башни советских танков Т-55 и Т-62 в большинстве случаев выдерживала удары М72. При стрельбе в борт поражение этих танков происходило примерно в 50 % попаданий. Как ни странно, неплохую живучесть продемонстрировали плавающие легкобронированные ПТ-76. Водоизмещающий корпус, создающий эффект, близкий к разнесённой броне, неплохо переносил взрывы 66-мм кумулятивных гранат.

Тем не менее, гранатомёты М72 себя вполне оправдали и до сих пор пользуются популярностью в войсках. Благодаря компактности и небольшому весу они необременительны при переноске и помимо борьбы с лёгкой бронетехники могут с успехом применяться для стрельбы по живой силе, разрушения лёгких полевых укреплений и поражения целей, укрытых за кирпичными и железобетонными стенами, в ходе городских боёв.

В ЦАХАЛ гранатомёты М72 долго использовались параллельно с винтовочными гранатомётами, но окончательно их вытеснили примерно 30 лет назад.


Один из наиболее интересных эпизодов применения М72 произошел 22 октября 1973 года, когда бойцы морских коммандос (13-я флотилия) выстрелами из 66-мм гранатомётов уничтожили в египетской гавани Ардака в Красном море ракетный катер пр. 183-Р «Комар».

На поздних модификация М72 бронепробиваемость была доведена до 300 мм гомогенной брони, что фактически является пределом для 66-мм кумулятивной гранаты. Современные танки с многослойной, разнесённой бронёй, прикрытой блоками динамической защиты, почти неуязвимы для М72.


Но 66-мм одноразовым гранатомётам вполне по зубам лёгкая бронетехника, и наличие лёгкого и массового противотанкового средства добавляет уверенности пехотинцам.


Согласно справочной информации, в Армии обороны Израиля имеются гранатомёты модификаций М72А4 (бронебойные) и М72А9 (противобункерные), которые с учётом специфики боевых действий последних лет и отсутствия у противника бронетехники используются исключительно как штурмовое оружие и расходуются в больших объёмах.

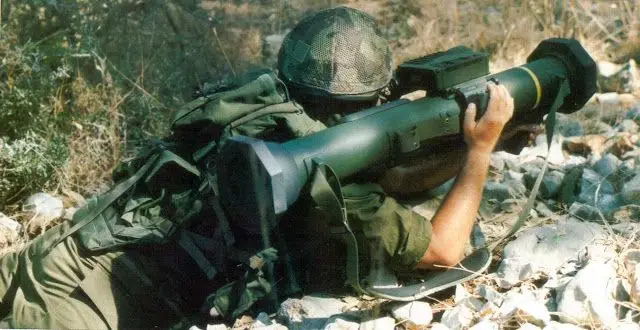

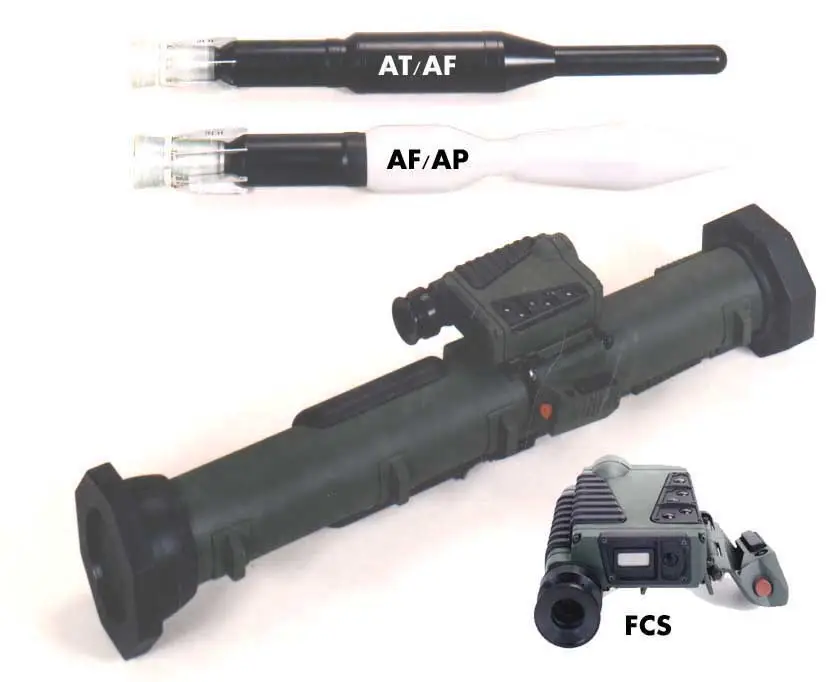

Противотанковый гранатомёт IMI Shipon

Примерно 20 лет назад компания Israel Military Industries начала поставки 96-мм гранатомёта Shipon. Стрельба ведётся из относительно недорого пускового устройства, снаряжаемого тандемной кумулятивной гранатой, способной пробить 800-мм броню, или гранатой, предназначенной для разрушения бетонных укрытий, поражения легкобронированной техники и борьбы с живой силой.


Гранатомёт оснащён съёмной портативной системой управления огнем, включающей лазерный дальномер, систему автоматического сопровождения движущейся цели, датчики учета скорости бокового ветра, наклона транспортно-пускового контейнера и температуры ракеты перед пуском. Для вычисления необходимых поправок и введения их в прицельно-пусковое оборудование в автоматическом режиме требуется одна секунда.


Эффективная дальность стрельбы – до 600 м. Снаряженная масса составляет 9 кг. Время перевода из походного в боевое положение (с учётом крепления системы управления огнём) – не более одной минуты.

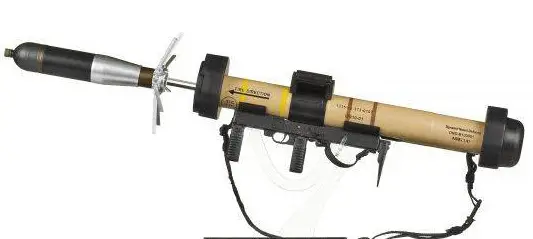

Универсальные гранатомёты MATADOR

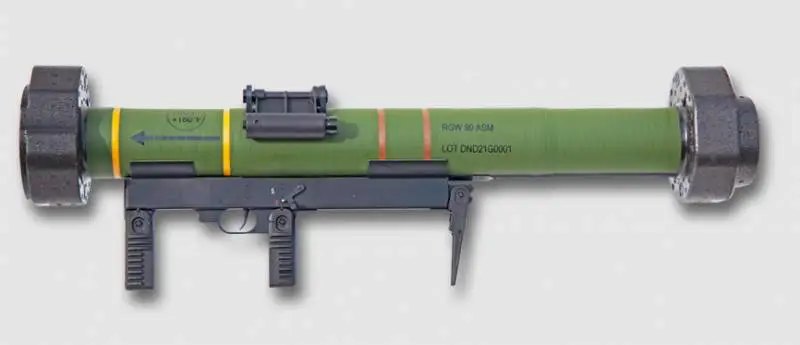

Впервые израильтяне применили одноразовые 90-мм гранатомёты MATADOR (Man-portable Anti-Tank, Anti-DOoR – переносимое одним человеком противотанковое и противобункерное оружие) в 2008 году во время операции «Литой свинец» в Секторе Газа. По результатам применения был заключён контракт на закупку крупной партии таких гранатомётов, после чего в 2010 году было оформлено официальное принятие MATADOR на вооружение.


Это оружие является совместной разработкой израильской компании Rafael Advanced Defense Systems, сингапурской DSTA и немецкой Dynamit Nobel Defence. В конструкции гранатомёта применены технические решения, реализованные ранее в 67-мм РПГ Armbrust, не получившем большого распространения. При этом полностью заимствована технология использования противовеса из пластиковых шариков. Граната так же выбрасывается из ствола пороховым зарядом, размещённым между двумя поршнями, что позволяет безопасно производить выстрел из замкнутого помещения.


Гранатомёт в зависимости от варианта весит от 8,9 до 10,3 кг и имеет длину 1000 мм, что немало для одноразового боеприпаса такого типа. На трубе имеется стандартный узел крепления для размещения оптического, ночного или оптоэлектронного прицела, совмещенного с лазерным дальномером.


Существует несколько вариантов этого оружия. Модификация MATADOR-MP (Multi-Purpose – многоцелевой) эффективна против широкого спектра наземных целей, от легкой бронированной техники до укрепленных позиций и городских стен. Адаптивный взрыватель самостоятельно определяет момент подрыва в зависимости от свойств преграды, что даёт возможность использовать гранатомёт для борьбы с легкобронированными боевыми машинами и уничтожения живой силы, укрывавшейся в бункерах и за стенами зданий. Граната с тандемной боевой частью покидает пластиковый ствол со скоростью 250 м/с. Прицельная дальность стрельбы составляет 500 м.

Гранатомёт MATADOR-WB (Wall-Breaching – для пробивания стен) предназначен для ведения штурмовых боевых действий в городе и способен проломить в бетонной или кирпичной стене отверстие диаметром 700-1000 мм, что позволяет через него пехоте проникать внутрь строения.

Гранатомёт MATADOR-AS (Anti-Structure – антиматериальный) в основном предназначен для разрушения бункеров и оснащён усовершенствованной тандемной боевой частью с выбором режима подрыва. Перед выстрелом можно выставить усиленный фугасный или кумулятивный эффект. В зависимости от этого взрыв произойдёт на поверхности объекта без глубокого проникновения, или он будет поражен кумулятивной струёй.

С учётом того, что гранатометы семейства MATADOR изначально являлись слишком тяжелыми, в 2018 году с компанией Rafael Advanced Defense Systems был заключён контракт на поставку облегчённых гранатомётов. Заявлено, что без потери эффективности масса боеприпаса сокращена на 40 % (непонятно, о какой модификации идёт речь), что позволит улучшить подвижность бойцов на поле боя и снизить физические нагрузки.

Анализ развития израильских противотанковых гранатомётов

Анализируя эволюционный путь развития израильских РПГ, можно констатировать, что гранатомёты первого поколения, фактически являвшиеся вариациями на тему американской «Супер Базуки», были заточены на борьбу с танками, защищёнными гомогенной бронёй. Длинные тяжелые трубы с щитками, предохранявшими стрелков от воздействия пороховых газов, имели значительную массу и сковывали передвижения гранатомётных расчётов, делая затруднительным применение РПГ в атакующих действиях.

Принятие на вооружение и массовое использование трофейных гранатомётов – сначала РПГ-2, а затем и РПГ-7 – позволило решить проблему мобильности. После того как почти 20 лет назад Армия обороны Израиля окончательно отказалась от РПГ-7, основной упор в линейных пехотных подразделениях был сделан на одноразовые гранатомёты, которые в основном являются штурмовым оружием и преимущественно предназначены для разрушения укреплений и уничтожения живой силы противника.

Для борьбы с бронетехникой противника в батальонном и бригадном звене ЦАХАЛ имеются достаточно эффективные современные противотанковые ракетные комплексы, позволяющие поражать вражеские танки до того, как они войдут в боевое соприкосновение с израильской пехотой. С учётом того, что в последний раз израильтяне вступали в бой с вражескими танками и БМП в 1982 году, а после воевали только с боевиками, не имевшими бронетехники, и в основном в условиях сельской и городской застройки, такой подход является вполне оправданным.

Продолжение следует…
