Деревянные стены с окнами оказались прочнее, чем считалось раньше
Деревянные стены с окнами оказались прочнее, чем мы думали: честный разбор швейцарских испытаний
Инженеры десятилетиями считали: стена с оконным проемом — слабое место. В многоэтажных домах из дерева такие участки автоматически помечали как не несущие. Их подкрепляли бетоном или сталью, тратя лишние деньги и время. Но швейцарские исследователи из Empa поставили жирный крест на этом правиле.
Они нагрузили деревянную стену с окном силой более 100 килоньютонов — это примерно 10 тонн давления. И она не развалилась. Конструкция держалась до тех пор, пока одну из балок намеренно не обрушили. Результат заставил пересмотреть строительные нормы.
Как проверяли: от доски до двух этажей

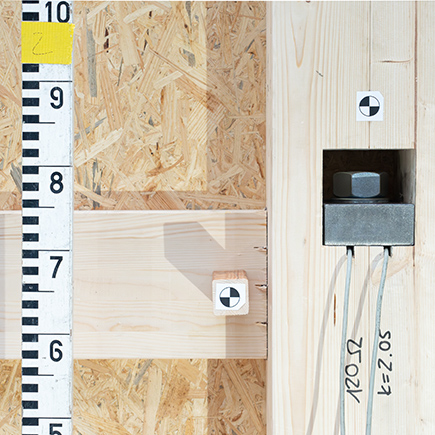

Эксперимент длился четыре года. Сначала гоняли отдельные дощатые панели — проверяли, как они ведут себя на сдвиг. Потом перешли к полномасштабным двухэтажным стенам. В финале в строительном цехе Empa конструкцию медленно давили сбоку гидравлическим домкратом.
Даже при 100 кН стена сохраняла структурную целостность. И только когда исследователи перегрузили одну из балок, система рухнула. Вывод: проемы не так страшны, как принято думать.
«Мы привыкли перестраховываться бетонным каркасом, когда видим окно в деревянной стене. Оказывается, дерево само может справиться с нагрузкой — если правильно рассчитать жесткость». — личное наблюдение автора: недавно беседовал с проектировщиком, который уверял, что без бетона многоэтажку из дерева не построить. Теперь у него нет аргументов.
Проблема нормативов: почему никто не знал
Ни в Швейцарии, ни в других странах Европы нет регламентов на горизонтальную нагрузку для деревянных стен с оконными проемами. Инженеры вынуждены считать такие сегменты структурно неактивными — то есть просто игнорировать их несущую способность. Это ведет к перерасходу материалов.
Надя Мансер, руководитель группы, сейчас разрабатывает вычислительную модель. Она учитывает жесткость стены с окном при поперечных нагрузках. Когда модель появится, проектировщики смогут точно предсказывать поведение конструкций без завышения запасов.
Что это значит для строительства
Главный бонус — возможность отказаться от бетонных каркасов в некоторых деревянных зданиях. Особенно это важно для многоэтажных деревянных зданий, где каждый килограмм материала на счету. Меньше бетона = меньше вес фундамента + экология + скорость монтажа.
Посмотрите на сравнение:
| Параметр | Традиционный подход | Новые данные |
|---|---|---|
| Учет стены с окном | Считается не несущей, требует усиления | Может быть несущей при правильном расчете |
| Горизонтальная нагрузка | Не регламентирована, закладывают с запасом | Доказана способность >100 кН |
| Необходимость бетонного каркаса | Практически обязателен при проемах | Может быть исключен в ряде случаев |
Микро-инструкция: 3 шага, как вписать деревянную стену с окном в проект
- Определите тип древесины и сечение балок. Чем плотнее дерево, тем выше несущая способность. Хвойные породы дают до 15% запаса прочности.
- Рассчитайте жесткость стены с учетом оконного проема. Используйте модели на основе сдвиговых испытаний — как в работе Empa. Учтите, что проем снижает общую жесткость нелинейно.
- Проверьте поперечные нагрузки (ветер, сейсмика). Для зданий до 6 этажей деревянные каркасные стены с окнами могут заменить до 30% бетонных ядер.
Исследователи уже сотрудничают с отраслевыми партнерами, чтобы превратить сложную вычислительную модель в упрощенную практическую. Она будет выдавать результат по двум-трем параметрам — без дорогих расчетов.
Мое мнение: это настоящий прорыв. Деревянное домостроение часто тормозят устаревшие догмы. Если швейцарские данные подтвердятся в массовом строительстве, бетон в многоэтажках из дерева станет редким гостем. А экономия материалов пойдет на пользу и бюджету, и экологии.
