Пекинский университет представил чип для беспроводной связи со скоростью до 120 Гбит/с

120 Гбит/с на чипе размером с ноготь: что это значит для 6G

Представьте: вы скачиваете фильм в 4K за полсекунды. Или подключаетесь к сети в метро, где толпа людей одновременно стримит видео — и ни одного лага. Звучит как фантастика? Китайские инженеры сделали шаг к этой реальности. Они создали чип, который выдает 120 Гбит/с на всех частотах. И это не прототип лаборатории с жидким азотом — рабочий образец размером с ногтевую пластину.

Почему старые подходы упираются в потолок

Современные сети 5G работают на частотах до 6 ГГц и миллиметровых волнах (24–52 ГГц). Но с ростом числа устройств и требований к скорости инженеры сталкиваются с проблемой: чем выше частота, тем сложнее передавать сигнал без потерь. Традиционные кремниевые чипы просто не справляются с широким диапазоном — начинаются помехи, растет энергопотребление. Было: чип для каждого поддиапазона отдельно. Стало: один универсальный чип, работающий от 10 ГГц до 120 ГГц.

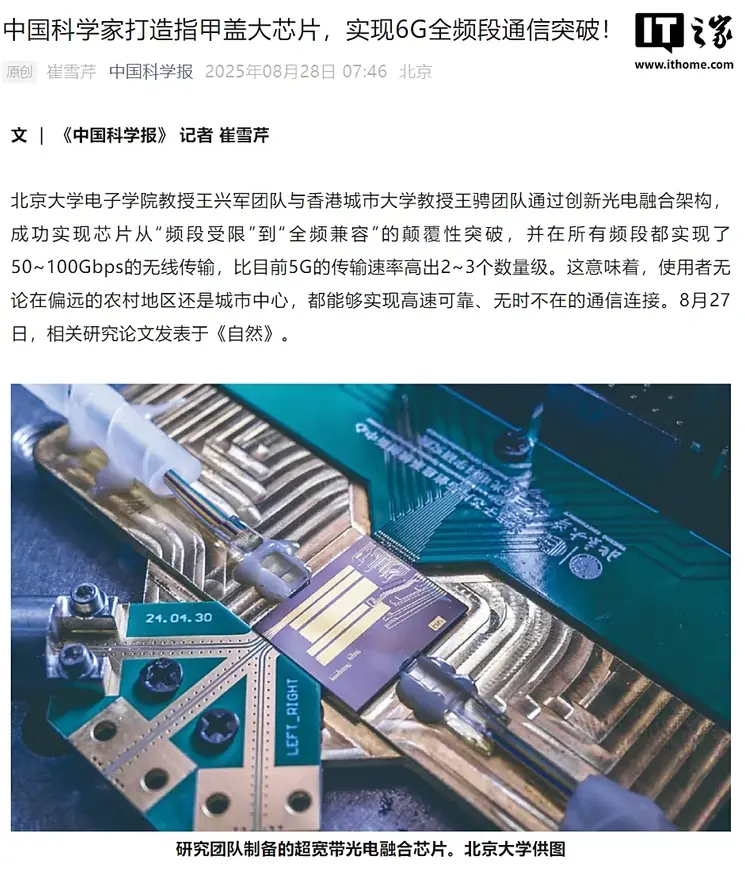

Новый чип — это не эволюция, а скачок. Он объединяет три функции: преобразование беспроводного сигнала в оптический, генерацию несущей частоты и цифровую модуляцию. В основе лежит платформа из тонкопленочного литий-ниобата — материала, который позволяет управлять светом с почти нулевыми потерями. Литий-ниобат давно известен в фотонике, но раньше его не удавалось интегрировать в компактные микросхемы. Команда из Пекинского университета и Городского университета Гонконга решила эту задачу.

Личное наблюдение автора: недавно я сравнивал старые 5G-роутеры — многие греются как чайники. Новый фотоэлектрический подход обещает снизить тепловыделение радикально. Пока это экспортные прототипы, но тенденция понятна.

Как это работает: фотоэлектрический синтез на пальцах

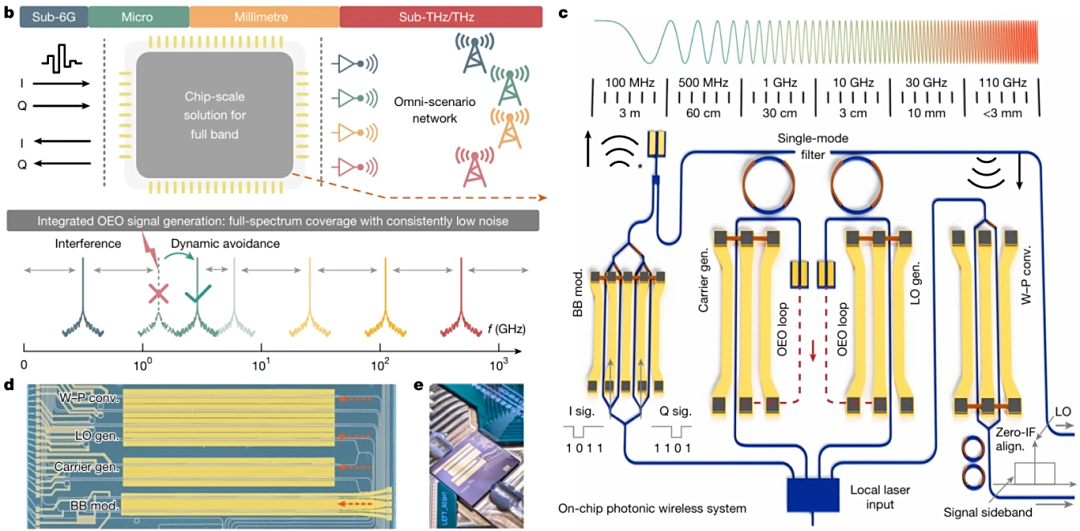

Берите чай — сейчас объясню. В обычной электронике сигнал передается через металлы, что ограничивает частоту. Здесь инженеры использовали оптику. Чип принимает радиосигнал, тут же преобразует его в оптический (световой) на той же несущей, а потом обрабатывает в цифре. Весь процесс занимает пикосекунды. Секрет — в литий-ниобатовой платформе, которая позволяет делать широкополосное преобразование в диапазоне более 110 ГГц без ухудшения характеристик.

Размеры чипа — 11 мм × 1,7 мм. Это меньше спичечного коробка. Для сравнения: площадь ногтевой пластины. На такой площади уместились фотонные элементы, модуляторы и управляющая логика. Цифра года: в тестах скорость передачи превысила 120 Гбит/с. Это в 6 раз быстрее, чем максимальная скорость 5G (около 20 Гбит/с в идеальных условиях).

Что это дает для 6G и ТГц-связи

Стандарт 6G обещает скорости до 1 Тбит/с. Новый чип пока далек от этого предела, но он решает ключевую проблему: работа во всем диапазоне частот. Сегодня терагерцовый диапазон (0,1–10 ТГц) считается перспективным, но упирается в отсутствие компактных усилителей и модуляторов. Этот чип доказывает, что фотонные технологии могут закрыть этот разрыв. Исследователи заявляют: устройство соответствует требованиям к пиковой скорости стандарта 6G.

Ещё один плюс — стабильность. Обычно высокочастотные каналы «плывут»: на 60 ГГц сигнал хуже, чем на 30 ГГц. Здесь же характеристики ровные по всему диапазону. Это значит, что можно использовать единую инфраструктуру для разных частот — от городских сетей до спутниковой связи. Пошаговый совет для тех, кто следит за технологиями: если в 2026–2027 году начнут появляться коммерческие прототипы 6G-оборудования на литий-ниобате — берите его без сомнений. Пока это лучшая альтернатива кремнию для сверхширокополосной связи.

Сравнение: новый чип vs существующие решения

Важная мысль: технология фотоэлектрического синтеза не заменяет полностью электронику — она дополняет её. Оптический канал — это магистраль, а цифровая обработка всё ещё нужна. Но гибридный подход выводит связь на новый уровень.

Резюме от автора

Чип на 120 Гбит/с с рабочим диапазоном 110 ГГц — это не рекорд ради рекорда. Это демонстрация, что 6G реален. Пока устройство существует в лабораторных образцах, но его коммерциализация может пойти быстрее, чем думают скептики. Почему? Потому что литий-ниобат уже используется в оптических модуляторах для дата-центров — производственная база есть. Осталось масштабировать.

Единственное «но»: такие чипы дороги в производстве. Массовое внедрение начнется не раньше, чем через 3–5 лет. Но сам факт: размером с ноготь, без перегрева, с единым диапазоном — это прорыв. Держите руку на пульсе.
