Сверхлегкий двигатель работает на проводах из углерода

Почему медные обмотки в моторах могут уйти в прошлое: разбор технологии на углеродных нанотрубках

Медь — стандарт для электродвигателей уже больше века. Но у нее есть слабые места: вес, коррозия, дефицит. Корейский институт науки и технологии (KIST) предложил альтернативу — мотор, где обмотки сделаны из углеродных нанотрубок. Без грамма металла. Разбираемся, что это значит на практике и когда ждать в серийных дронах.

Что придумали в KIST и почему это не очередная лабораторная игрушка

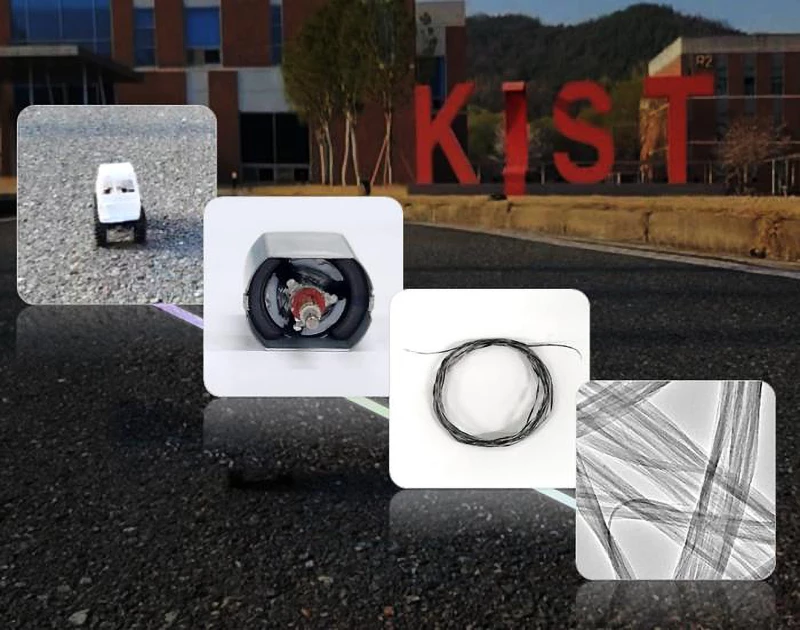

Инженеры создали проводник нового типа — композитный кабель с сердцевиной и оболочкой (CSCEC). Внутри — жгут из углеродных нанотрубок, снаружи — полимерная изоляция. Толщина всего 0,3 мм. Такой кабель выдерживает ток, достаточный для работы реального двигателя. Команда собрала прототип настольного мотора и запихнула его в модель автомобиля — работает.

Секрет — в обработке нанотрубок. Используется метод лиотропного жидкокристаллического текстурирования (LAST). Звучит сложно, но суть проста: трубки выравнивают, как спагетти в коробке, и разделяют, чтобы они не слипались. После химической промывки убирают металлические примеси. Результат — проводимость скачет на 130% по сравнению с необработанными трубками.

Как это работает: пошаговый взгляд на технологию LAST

Чтобы вы понимали, что происходит внутри, приведу микро-инструкцию. Технология LAST напоминает изготовление искусственного волокна, только на молекулярном уровне.

• Шаг 1. Сырые углеродные нанотрубки помещают в раствор хлорсульфоновой кислоты. Кислота заставляет их переходить в жидкокристаллическую фазу — трубки сами выстраиваются параллельно.
• Шаг 2. Полученную массу выдавливают через фильеру — формируется непрерывное волокно. За счет высокой вязкости структура сохраняется.
• Шаг 3. Волокно промывают, чтобы удалить остатки кислоты и металлические частицы. Побочный продукт — соляная кислота, которую приходится утилизировать.
• Шаг 4. Готовый пучок нанотрубок помещают в полимерную оболочку — получается готовый провод CSCEC.

Этот процесс позволяет получать кабели длиной в метры, а не только микронные образцы. Главный прорыв — именно индустриальная воспроизводимость.

Удельная скорость вращения мотора на нанотрубках лишь на 6% ниже медного, хотя абсолютные обороты отличаются в 5 раз. Для авиации и космоса каждый грамм на вес золота — здесь выигрыш очевиден.

Мотор на нанотрубках против медного: сравнительная таблица

Цифры наглядно показывают дилемму: нанотрубки проигрывают по проводимости и цене, но выигрывают по весу. Для стационарных станков это не критично, а вот для летающих дронов или спутников — разница колоссальная.

Проблемы и перспективы: когда ждать в реальных устройствах

Недавно я заметил, что многие новости о наноматериалах грешат оптимизмом, но умалчивают о технологических тупиках. Здесь честно признают: проводимость нанотрубок пока в 8 раз хуже меди. При одинаковых габаритах мотор на УНТ будет слабее. Плюс производство дорогое — $375-500 за килограмм против $10 за медь. И экология под вопросом: хлорсульфоновая кислота и соляная кислота как отходы — не подарок для зеленой повестки.

Мое мнение: технология выстрелит в нишевых применениях. Первыми заберут аэрокосмическую отрасль и микробеспилотники, где каждый грамм определяет возможность полета. Для автопрома и бытовой техники — в ближайшие 10 лет вряд ли. Исследователи работают над улучшением оболочки и более точным выравниванием трубок — если проводимость подтянут хотя бы до 30-40 МСм/м, медь начнет сдавать позиции.

Резюме от автора. Замена меди на углеродные нанотрубки — не фантастика, а инженерный компромисс. Пока дорого и слабо по току, но легкость и потенциальная дешевизна сырья (графит) дают задел на будущее. Следите за дронами — они станут полигоном для этой технологии раньше, чем думают консерваторы."
