Обзор материнской платы MSI MEG Z790 ACE MAX: безумный Макс и 30-градусная жара

Кажется, в этом году мы досконально изучили возможности материнских плат MSI, поддерживающих чипы Core двенадцатого, тринадцатого и четырнадцатого поколений. Вслед за обзорами MAG Z790 TOMAHAWK MAX WIFI, MEG Z790 GODLIKE и MPG Z790 EDGE TI MAX WIFI предлагаем познакомиться еще с одной моделью с приставкой “High-end” в названии — MEG Z790 ACE MAX.

MSI MEG Z790 ACE MAX

⇡#Технические характеристики и комплектация

Как известно, в серию плат MEG входит наиболее высокотехнологичная продукция компании. Речь идет об имиджевых устройствах, подходящих для сборки самых совершенных ПК. Слово “MAX” в названии устройства свидетельствует об использовании наиболее передовых стандартов: максимальная версия MEG Z790 ACE поддерживает PCI Express 5.0 (это касается и PEG, и M.2) и Wi-Fi 7 (он же — 802.11be). На момент написания статьи технологий круче попросту не существовало. Перечень основных характеристик героя сегодняшнего обзора указан в таблице.

В июле версия MEG Z790 ACE (без поддержки M.2 PCI Express 5.0 и Wi-Fi 7) стоила в сетевых магазинах страны 68 999 рублей. За модель с приставкой “MAX” в названи там же просят на 16 000 рублей больше. Выходит, в этом обзоре я расскажу вам сразу про две материнские платы — пусть обе модели и очень похожи. Какой вариант для своего ПК приобретете вы — решать уже не мне.

Устройство поставляется в коробке внушительных размеров и массы. Помимо виновника торжества, я нашел в ней:

• четыре SATA-кабеля;
• всяческую макулатуру (руководства, стикеры и наклейки);
• антенну беспроводного модуля с подставкой;
• флеш-накопитель с записанным на него ПО;
• дополнительные винты для крепления M.2-устройств;
• удлинитель для простого подключения органов управления передней панели корпуса;
• два разветвителя для подключения RGB-подсветки;
• две термопары;
• два кабеля-переходника с mini-DisplayPort на DisplayPort.

Как видите, вместе с MEG Z790 ACE MAX поставляется все необходимое, чтобы собрать систему, что называется, из коробки. Естественно, при наличии прочих комплектующих.

⇡#Особенности матплаты

Среди всех перечисленных в этой статье матплат MSI герой сегодняшнего тестирования больше всего похож на MEG Z790 GODLIKE. Видимо, производитель использует какой-то референс, на базе которого затем проектируются разные устройства, входящие в серию MEG. Вариант MEG Z790 ACE MAX в иерархии топ-плат MSI стоит на ступеньку ниже, но функциональность и компонентная база устройства вызывают только уважение и восхищение. В частности, здесь используется форм-фактор E-ATX, а потому плата поместится далеко не в каждом Tower-корпусе. Верно и то, что при покупке MEG Z790 ACE MAX вы вряд ли сэкономите на прочем железе. Ведь не сэкономите?

MSI MEG Z790 ACE MAX

E-ATX — это звучит грозно. Что-то вроде пушки BFG-9000 в играх серии DOOM. По факту функциональность и технические возможности устройства в основном определяют платформа и чипсет. Так, на текстолите MEG Z790 ACE MAX распаяно четыре слота DIMM и три разъема PCI Express — при сборке игрового ПК мы отталкиваемся от этих показателей. Размеры платы позволяют не заморачиваться над многим — например, над выбором процессорной системы охлаждения. Даже новенький Noctua NH-D15 G2 спокойно поместится в околосокетном пространстве материнки, не перекрыв основной PEG-порт и не погнув радиаторы системы охлаждения VRM-цепи.

Эффективность работы радиаторов MEG Z790 ACE MAX мы еще обязательно оценим. А пока отмечу, что устройство оснащено RGB-подсветкой. Здесь светятся логотип с драконом, надпись «ACE» на радиаторе для SSD и замысловатый узор на радиаторе чипсета. При желании к плате можно подключить различные светодиодные ленты, разъемов на PCB — в достатке. Один коннектор предназначен для неадресуемых RGB-лент и три — для адресуемых. Выскажу и другую мысль: на базе MEG Z790 ACE MAX легко собрать наикрасивейшую грациозную сборку в стиле Zero RGB.

В основе устройства лежит 8-слойная печатная плата. Устройство дополнительно усилено металлическим бэкплейтом. В итоге масса MEG Z790 ACE MAX превышает 2 килограмма! Задняя пластина не только увеличивает жесткость PCB, но и дополнительно (со стороны выводов) охлаждает элементы конвертера питания. Для этого используются качественные термопрокладки с тепловодностью 7 Вт/(м·К).

На мой взгляд, для платы форм-фактора E-ATX три слота расширения... много. К тому же мы имеем дело с массовой платформой LGA1700, в которой при использовании всех портов PCI Express непременно включаются делители линий. Так, основной разъем PEG подключен к центральному процессору и работает в режиме PCI Express x16 5.0. Стоит нам занять дискретными платами оба слота расширения, как схема х16+х0 превращается в х8+х8. Ту же GeForce RTX 4090 лучше устанавливать в порт с шестнадцатью линиями, а какому-нибудь GeForce RTX 4070 в большинстве случаев будет достаточно и восьми линий PCI Express 4.0. А еще PEG-разъемы, подключенные к процессору, делят линии с портом M.2_4, предназначенным для установки SSD. В такой конфигурации PCI_E1 будет работать в режиме x8, а PCI_E2 просто отключится.

Массивы видеокарт давно не используют в игровых сборках. Вот и получается, что MEG Z790 ACE MAX вполне достаточно пары слотов PCI Express x16. Третий порт подключен к чипсету и работает в режиме x4 4.0. Все разъемы армированы, что не будет лишним в эпоху двухкилограммовых видеокарт. Производитель утверждает, что улучшенные слоты PCI Express работают с меньшими помехами и электрическими шумами.

Дополнительно усилены и слоты DIMM. Я видел пользователей, для которых установка ОЗУ в материнскую плату — словно приглашение на состязание по армрестлингу.

Дисковая подсистема MEG Z790 ACE MAX выглядит следующим образом: плата получила сразу пять слотов M.2 (на самом деле больше, но сейчас речь идет исключительно о свободных портах для SSD) и шесть коннекторов SATA 6 Гбит/с — их особенности и возможности описаны в таблице в начале статьи. Порт M2_5 в режиме SATA 6 Гбит/с отключает разъем SATA 7. Коннекторы SATA A1 и SATA A2 не поддерживают функции RAID.

Из интересного: после прочтения обзора MEG Z790 GODLIKE и знакомства с MEG Z790 ACE MAX может показаться, что у последней платы на самом деле больше M.2-слотов. В действительности металлическая заглушка, закрепленная справа от портов DIMM, играет исключительно декоративную роль — под ней никаких разъемов не спрятано. В отличие от «богоподобной» платы.

Из интересного — 2: радиатор для слота M2_1 оснащен простеньким механическим замочком — для того чтобы его снять, отвертка не требуется. Подводка RGB-подсветки к радиатору осуществлена при помощи проприетарного разъема — возни с подключением проводов не будет!

MEG Z790 ACE MAX оснащена девятью портами для подключения различных вентиляторов. Восемь из них — четырехпиновые, большинство коннекторов расположено в нижней части печатной платы. Трехконтактный разъем — это так называемый W_FLOW1, необходимый для подключения датчика скорости потока хладагента СЖО.

С одной стороны, восемь коннекторов для вентиляторов — это много. С учетом современного кабель-менеджмента, а также использования дополнительных переходников и разветвителей надо очень постараться занять все восемь разъемов. MEG Z790 ACE MAX оснащена сразу двумя коннекторами для помп СЖО. Один распаян сверху, другой — снизу. Какую бы «водянку» вы ни выбрали (необслуживаемую или кастомную), собирать систему будет удобно и легко. С другой стороны, на плате точно не помешал бы еще один коннектор — в районе верхнего слота M.2. В Tower-корпусах к нему подключается вентилятор, закрепленный на задней стенке.

Вообще, герой обзора изобилует джамперами, переключателями, кнопками, индикаторами и прочими полезными элементами. Одни из них вряд ли пригодятся владельцу платы — их применяет узкий круг людей, таких как профессиональные оверклокеры. Без других лично я не мыслю использование современной системы. Третьи очень пригодятся в тестировании, четвертыми пользуешься от силы пару раз, но каждый раз их наличие сильно облегчает жизнь и экономит нервы. Перечислю то, что сразу бросилось в глаза при первом знакомстве с MEG Z790 ACE MAX:

• Устройство получило внешние кнопки включения и перезагрузки.
• Плата оснащена перемычкой LN2, активирующей прогрев околосокетного пространства.
• Есть перемычки JLN1 и JLN2, включающие гарантированно стабильную частоту процессора для загрузки системы (помогает, если вы разогнали ЦП так, что в итоге не можете загрузить даже BIOS).
• Джампер JOC_RT1 включает функцию OC Retry — система изменяет параметры разгона до тех пор, пока успешно не загрузится.
• Замыкание перемычки JSLOW1 принудительно загружает BIOS во время экстремального разгона ЦП.
• Джампер JOC_FS1 активирует загрузку системы с настройками по умолчанию.
• Полоска индикаторов EZ отображает текущий этап инициализации оборудования — отладку работы CPU, оперативной памяти, видеокарты или загрузку ОС с накопителя.
• Индикатор POST-кодов — на месте.
• На I/O-панели есть клавиша сброса настроек BIOS и кнопка включения функции Flash BIOS, позволяющей обновить прошивку платы даже без установленного в нее центрального процессора.
• Там же расположена кнопка Smart Button, на которую можно повесить одну из четырех функций: включение/выключение подсветки, перезагрузку (с «безопасными» или обычными настройками) и включение максимальных оборотов вентиляторов. Кстати, подобным же образом конфигурируется и разъем стандартной кнопки Reset.
• На плате есть две микросхемы BIOS, а переключаться между ними можно при помощи рычага BIOS_SW1.
• Ползунок LED_SW1 используется для включения/выключения всех индикаторов.
• Разъемы V-Check Points позволяют в режиме реального времени измерять мультиметром такие показатели, как VCC, CPU_AUX и CPU_VDD2.
• К колодкам T_SEN подключаются термопары, идущие в комплекте.
• В процессорном гнезде есть сквозное отверстие для подключения термопары.
• Всего матплата оснащена восемью температурными датчиками: PCH, MOS, System, CPU Socket, PCIE_1, PCIE_2 и M.2_1.

Знаю, что вы точно будете пользоваться корпусными разъемами USB. На плате распаяно сразу два порта USB 3.2 Gen2x2. Рядом с ними находится 6-пиновый коннектор питания PD_PWR1. Он необходим для подачи дополнительного питания и включения функции быстрой зарядки. Подается по 60 Вт на каждый USB-разъем.

На плате есть «обычные» внутренние разъемы USB 2.0 A-типа и USB 3.2 Gen1 A-типа — по две штуки на каждый стандарт.

Перечень всех коннекторов, доступных на I/O-панели платы, приведен в таблице. «Ой, полным-полна коробушка…» — одних только USB-портов с пропускной способностью 10 Гбит/с насчитывается семь штук. На фоне прочих разъемов, конечно же, выделяется парочка Thunderbolt 4. Пропускная способность каждого такого порта составляет 40 Гбит/с — за них отвечает контроллер Intel JHL8540, распаянный на отдельной M.2-плате. Рядом с Thunderbolt 4 расположена пара коннекторов mini-DisplayPort, работающих на получение сигнала. А еще MEG Z790 ACE MAX оснащена сразу двумя 2,5-гигабитными контроллерами Intel I225-V.

Встроенный звук устройства основан на кодеке Realtek ALC4082, обеспечивающем разрешение сигнала до 32 бит и 384 кГц. Тракт включает ЦАП ESS ES9280AQ, осциллятор и специальные конденсаторы Nichicon. Каждый канал звуковой подсистемы разведен по разным слоям PCB, чтобы они не мешали друг другу.

Думаю, вы обратили внимание на то, что 8-контактные разъемы питания EPS12V распаяны ближе к правому краю печатной платы, а не I/O-панели. Видимо, такой рокировкой мы обязаны нестандартному конвертеру питания устройства — гигантской цепи VRM, отвечающей за работу центральных процессоров Core.

Подсистема питания MEG Z790 ACE MAX работает по схеме 24+2+1 для напряжений VCore, VCCIO и VGT. Фаз настолько много, что пришлось выстраивать их в П-образный ряд. Каждый канал насчитывает суперферритовый дроссель и силовой каскад RAA 22010540 от Renesas. Один такой мосфет выдерживает нагрузку в 105 А. Управляет фазами VCore ШИМ-контроллер RAA229131 от все той же компании Renesas. Удвоителей на обратной стороне я не нашел. Значит, реальная схема работы конвертера питания MEG Z790 ACE MAX соответствует формуле 12+2+1 — некоторые элементы в цепи подключены параллельно. Два канала блока VCCIO управляются ШИМ-контроллером MP2940A от Monolithic Power Systems. Здесь применяются силовые сборки MP87670 на 70 A каждая. Наконец, питание встроенной графики процессора находится под контролем полевого транзистора RAA 220075R0 (75 А).

Ранее мы выяснили, что бэкплейт матплаты тоже является частью системы охлаждения конвертера питания. Основную же нагрузку на себя берет довольно витиеватый пассивный кулер, состоящий из трех блоков радиаторов и двух теплотрубок — все как у MEG Z790 GODLIKE.

⇡#Стенд и методика тестирования

Для тестирования MSI MEG Z790 ACE MAX мы собрали довольно мощный игровой ПК. Перечень всех используемых в сборке комплектующих приведен в таблице ниже.

Процессор и подсистема питания материнских плат нагружались программами Prime95 30.8 (подтест Small FFTs) и CINEBENCH R23. Практика показывает, что среди профессионального ПО существуют рабочие приложения, способные нагружать чипы Core до потребления свыше 200 Вт, а потому стабильная работа компьютера в таких программах является гарантией того, что система впоследствии не будет перегреваться, троттлить и работать нестабильно.

В стендах использовалась необслуживаемая СЖО Fractal Design. Получается, конвертеры питания материнских плат во время тестирования никак дополнительно не охлаждались. Стоит помнить и о том, что в реальной жизни любая из протестированных материнок будет установлена в компьютерном корпусе, и в зависимости от окружающих условий представленные результаты могут как улучшиться, так и ухудшиться. Использование СЖО в стенде является попыткой определить критерии стабильной работы платы в любой ситуации.

Температура помещения во время тестирования составляла 30 градусов Цельсия.

Тестирование проводилось в следующих приложениях:

• 3DMark Professional Edition 2.25.8043. Тестирование в сценах Time Spy и Fire Strike (тест ЦП).
• CINEBENCH R23. Измерение быстродействия фотореалистичного трехмерного рендеринга в анимационном пакете CINEMA 4D, тест CPU. В таблицах и графиках указано среднее целое значение, полученное после пяти запусков теста.

И играх:

• Counter-Strike 2. DirectX 11. Карта Dust II. Максимальное качество, апскейлинг — выкл.
• PUBG: BATTLEGROUNDS. DirectX 11. Тренировочная база. Максимальное качество, масштаб разрешения — 100 %.
• Dota 2. DirectX 11. Запись матча. Максимальное качество, апскейлинг — выкл.
• GTA V. DirectX 11. Встроенный бенчмарк (последняя сцена). Максимальное качество, FXAA + 4x MSAA, дополнительные настройки качества — вкл., 16х AF, масштаб разрешения изображения — выкл.
• The Witcher 3: Wild Hunt — Complete Edition. DirectX 12. Новиград и окрестности. Качество графики «Запредельное+», RT — выкл., TAAU, NVIDIA HairWorks — макс., динамическое разрешение — выкл., апскейлинг — выкл.
• Cyberpunk 2077. DirectX 12. Поездка в городе. Режим качества «Впечатляющее», текстуры — «Высокое», качество отражений — «Невероятные», RT — выкл., апскейлинг — выкл.
• Baldur’s Gate III. DirectX 11. Прогулка по Вратам Балдура. Общее качество графики — «Ультра», апскейлинг — выкл., 16x AF, TAA.

Производительность в играх определялась с помощью хорошо известной программы CapFrameX. Она позволяет получить время рендеринга каждого кадра. Использование 1-го процентиля вместо показателей минимального количества кадров в секунду обусловлено стремлением очистить результаты от случайных всплесков производительности, которые были спровоцированы причинами, не связанными напрямую с работой основных компонентов платформы.

⇡#BIOS

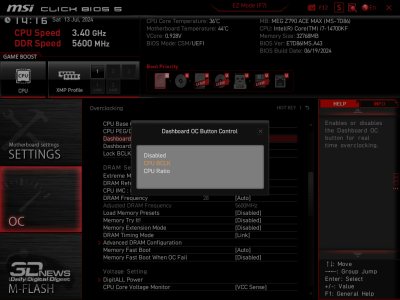

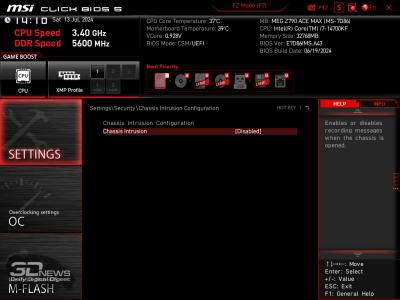

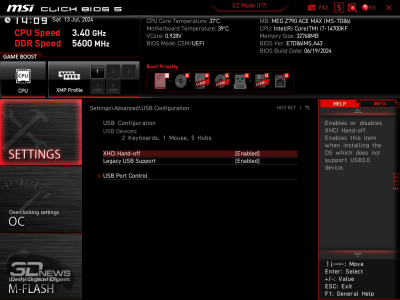

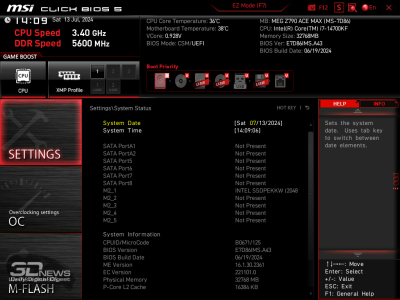

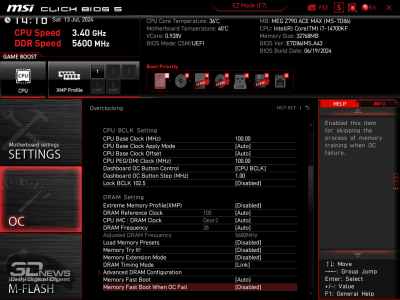

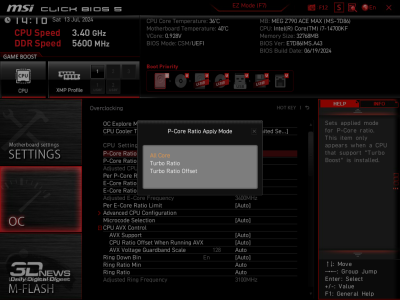

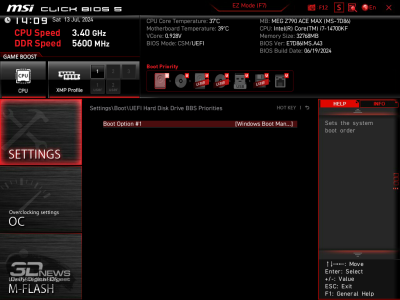

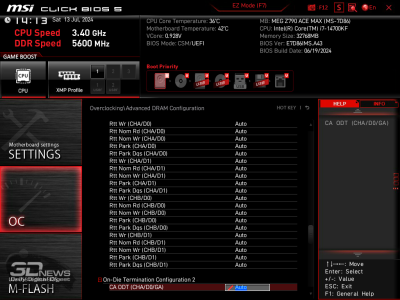

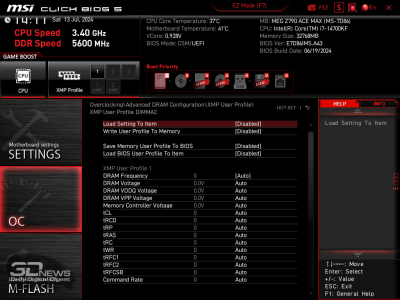

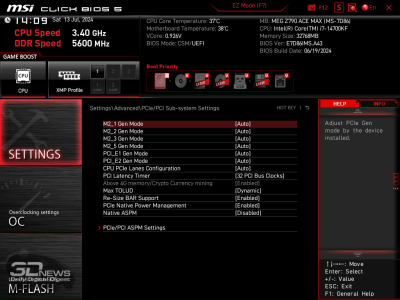

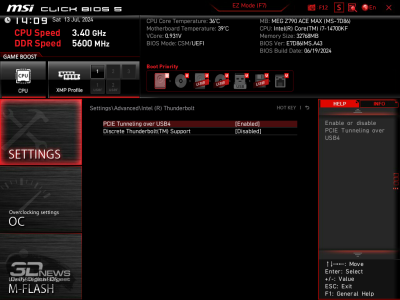

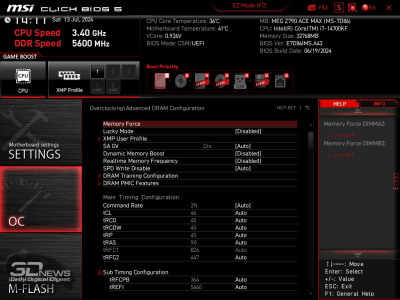

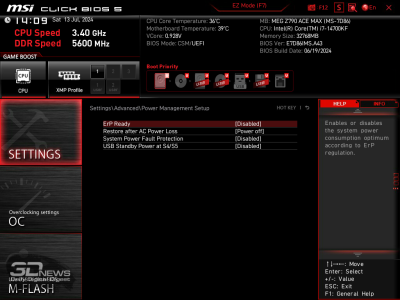

MSI MEG Z790 ACE MAX, MAG Z790 TOMAHAWK MAX WIFI, MEG Z790 GODLIKE и MPG Z790 EDGE TI MAX WIFI — это все платы с приставкой «топ». Совершенно неудивительно, что все материнки MSI оснащены схожими прошивками, позволяющими тщательно настроить центральный процессор и память системы. BIOS материнских плат MSI для платформы LGA1700 изучен досконально. Я не вижу смысла в очередной раз подробно рассказывать про все особенности оболочки Click BIOS 5.

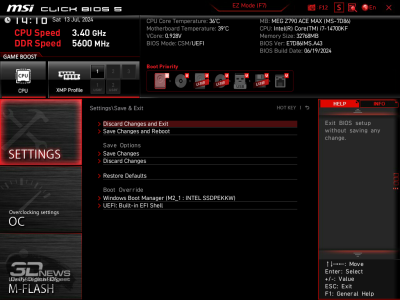

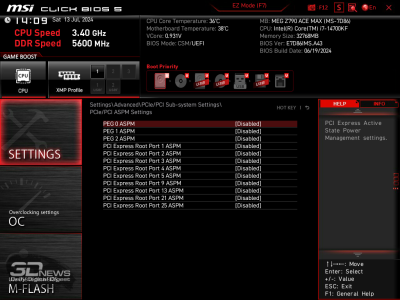

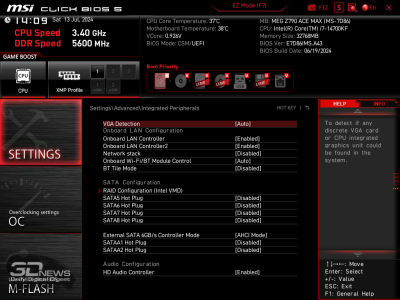

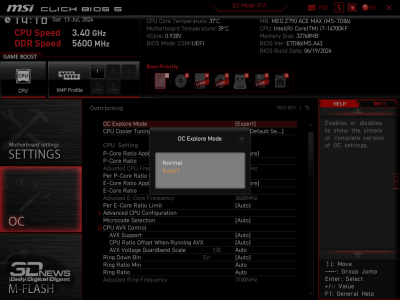

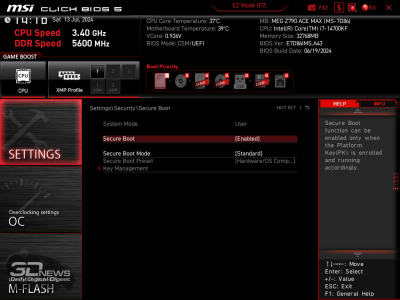

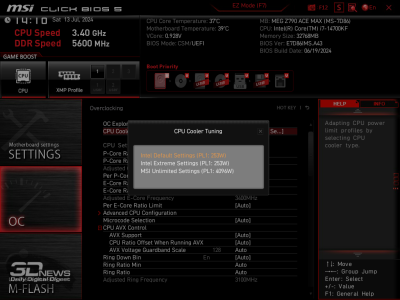

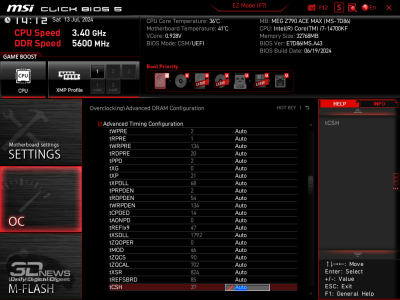

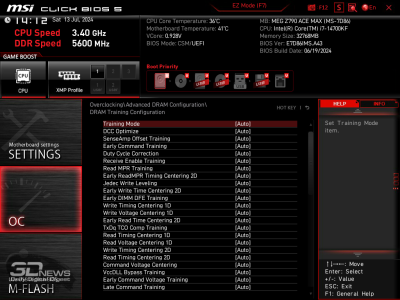

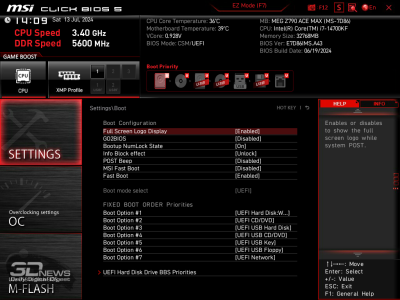

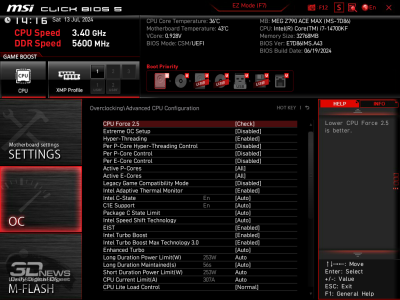

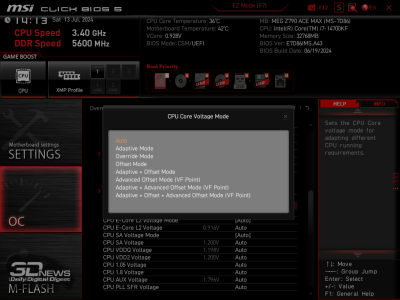

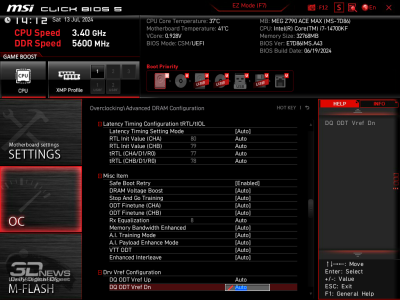

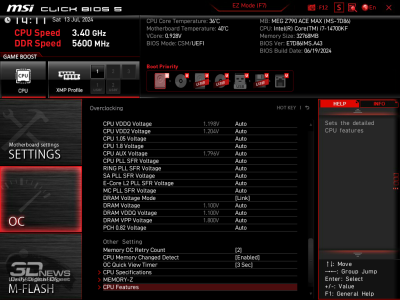

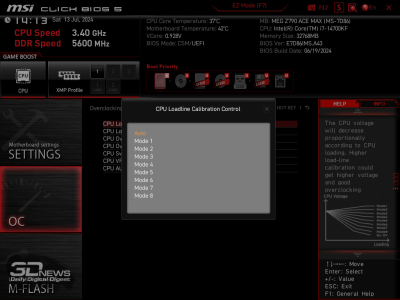

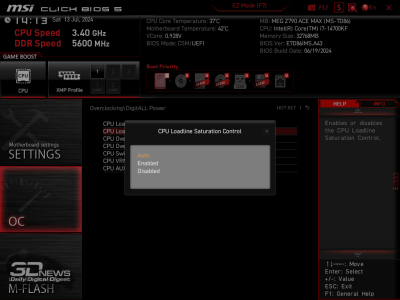

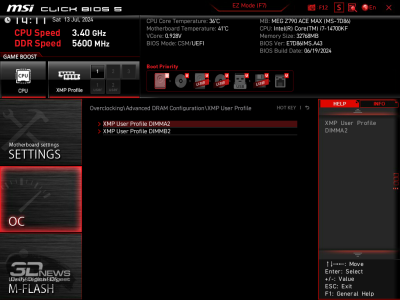

На момент написания статьи актуальной и полностью стабильной версией считалась прошивка под названием E7D86IMS.A43. В открытом доступе она появилась в конце июня и находилась в Beta-версии. С момента выхода MEG Z790 ACE MAX производитель выпустил восемь версий прошивок. На сегодняшний день устройство поддерживает все выпущенные для платформы LGA1700 центральные процессоры 12, 13 и 14-го поколений.

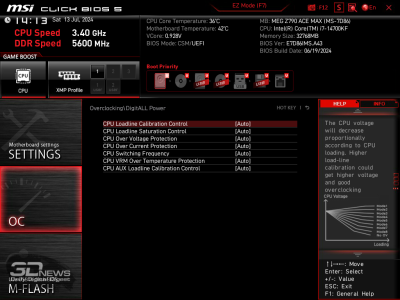

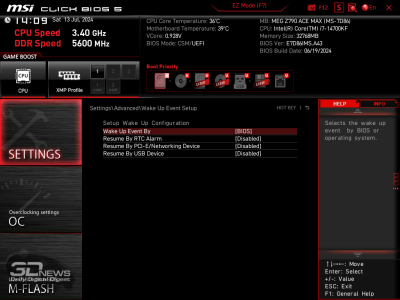

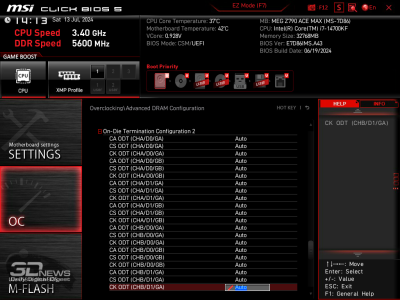

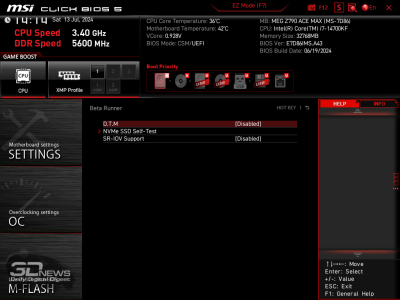

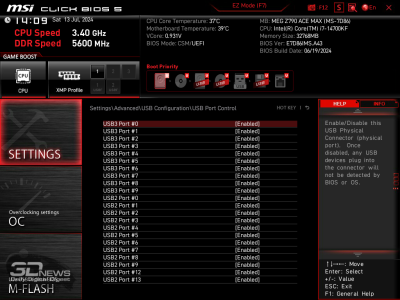

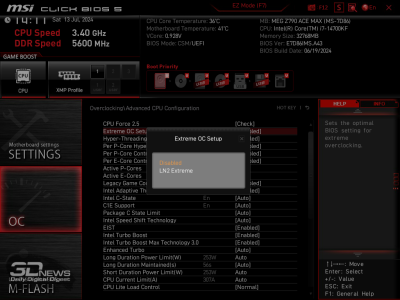

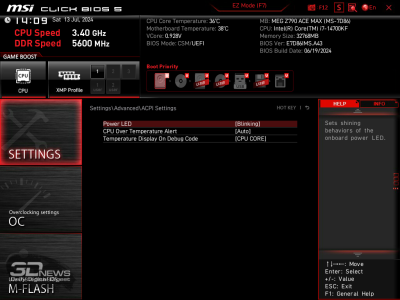

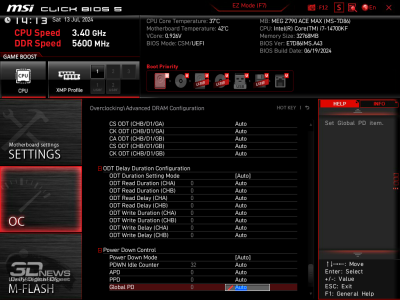

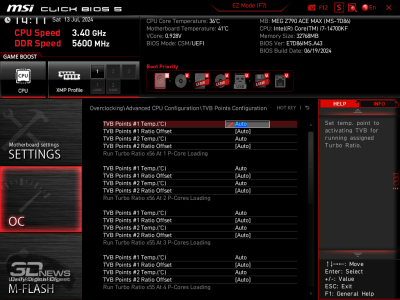

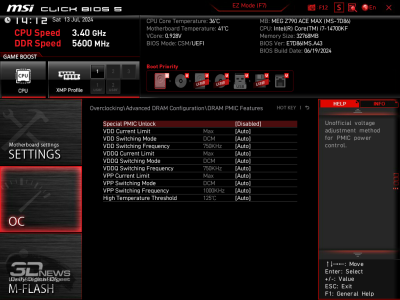

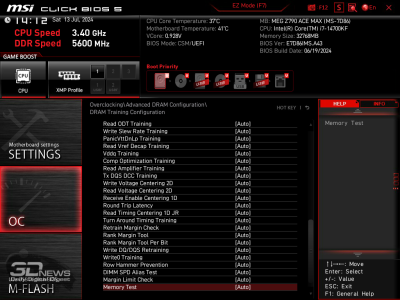

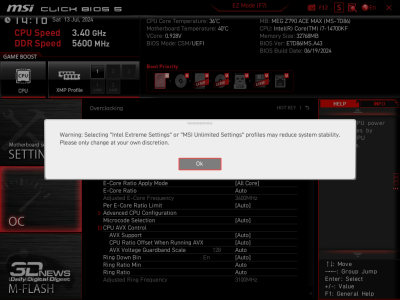

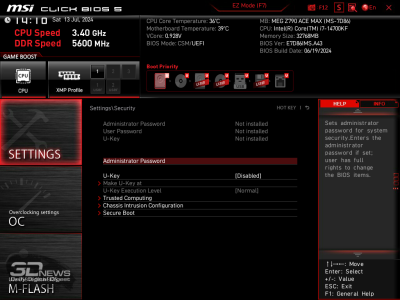

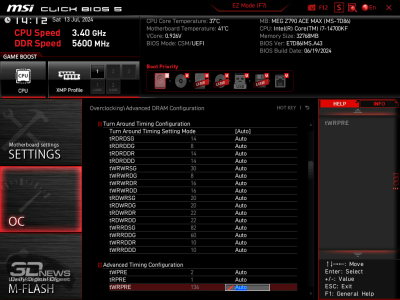

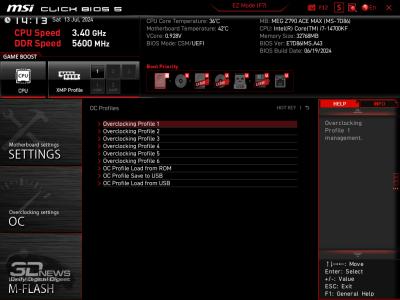

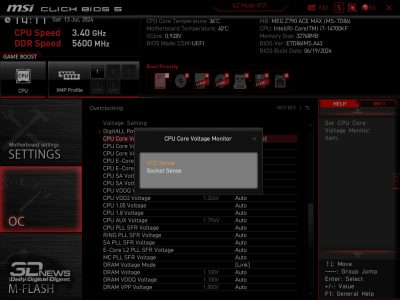

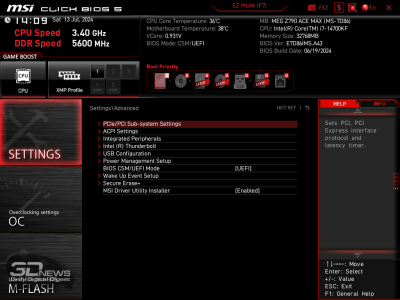

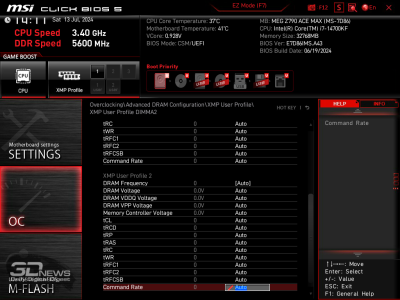

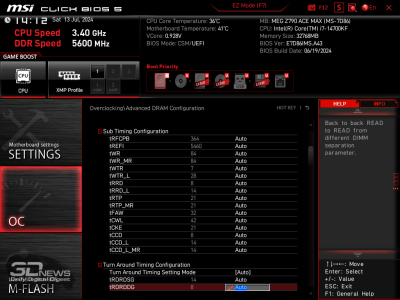

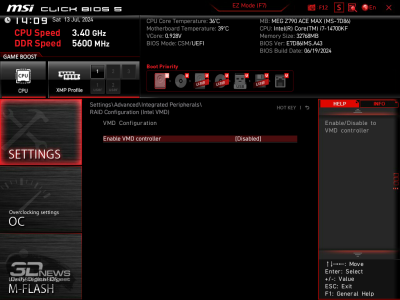

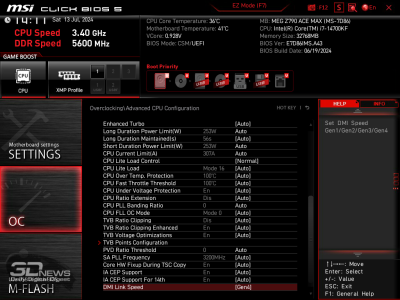

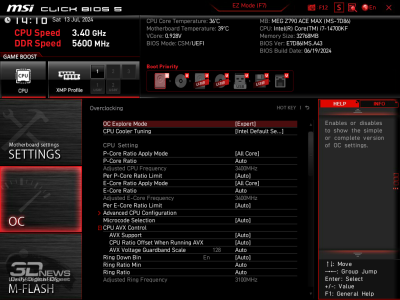

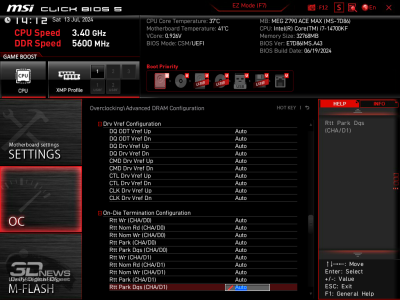

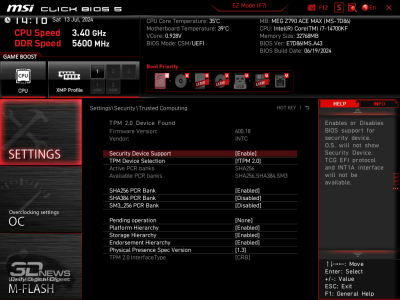

msibios (1).png

Смотреть все изображения (60)

msibios (2).png

msibios (3).png

msibios (4).png

msibios (5).png

msibios (6).png

msibios (7).png

msibios (8).png

msibios (9).png

msibios (10).png

msibios (11).png

msibios (12).png

msibios (13).png

msibios (14).png

msibios (15).png

msibios (16).png

msibios (17).png

msibios (18).png

msibios (19).png

msibios (20).png

msibios (21).png

msibios (22).png

msibios (23).png

msibios (24).png

msibios (25).png

msibios (26).png

msibios (27).png

msibios (28).png

msibios (29).png

msibios (30).png

msibios (31).png

msibios (32).png

msibios (33).png

msibios (34).png

msibios (35).png

msibios (36).png

msibios (37).png

msibios (38).png

msibios (39).png

msibios (40).png

msibios (41).png

msibios (42).png

msibios (43).png

msibios (44).png

msibios (45).png

msibios (46).png

msibios (47).png

msibios (48).png

msibios (49).png

msibios (50).png

msibios (51).png

msibios (52).png

msibios (53).png

msibios (54).png

msibios (55).png

msibios (56).png

msibios (57).png

msibios (58).png

msibios (59).png

msibios (60).png

Смотреть все
изображения (60)

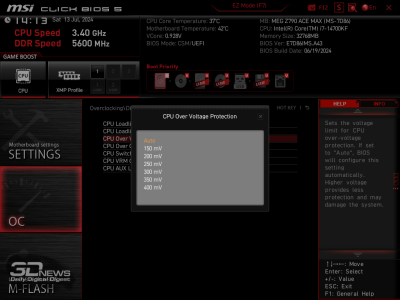

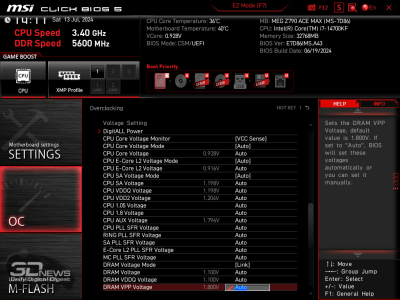

Естественно, матплата предлагает великолепный набор напряжений, которые можно регулировать самостоятельно. Многие параметры конфигурируются разными способами. Так, мы можем задавать значение VCore, активируя режимы Adaptive Mode, Override Mode и Offset Mode, а также их комбинации. Плата позволяет определять для процессора различные лимиты потребления как вручную, так и автоматически в зависимости от установленной системы охлаждения. Также BIOS устройства открывает полный доступ к частотной формуле процессора в зависимости от нагрузки, включая возможность снижения коэффициента умножения при активации AVX-команд. Наконец, в настройках VRM предлагается восемь предопределенных уровней противодействия падению напряжения на процессоре при росте тока. Плюс пользователь может самостоятельно скорректировать коэффициенты электрического импеданса схемы питания.

Полный перечень изменяемых напряжений приведен в таблице ниже.

⇡#Тестирование

Так получилось, что тестирование MEG Z790 ACE MAX выпало на невыносимую летнюю московскую жару. Температура на улице превысила 30 градусов Цельсия. В некондиционируемом помещении было едва ли холоднее. Как-то сбивать температуру в комнате я не вижу смысла. В конце концов, идет тестирование прогрессивного устройства, которое за такие деньги обязано работать в любых условиях в любое время года.

CINEBENCH R23 (номинальный режим работы)

CINEBENCH R23 (номинальный режим работы + дополнительный обдув конвертера питания)

CINEBENCH R23 (номинальный режим работы)

CINEBENCH R23 (номинальный режим работы + дополнительный обдув конвертера питания)

В стенде использовался Core i7-14700KF — далеко не самый прожорливый процессор для платформы LGA1700, однако даже он при отключении лимитов мощности потребляет примерно 280-300 Вт. От пользователя требуется не только грамотно выбрать материнскую плату, но и не экономить на системе охлаждения.

Далеко не каждая необслуживаемая СЖО с 360-мм радиатором способна отвести 300 Вт энергии. Особенно жарким летом. Тестирование MEG Z790 ACE MAX проводилось с отключенными лимитами по питанию. А еще в стенде была установлена необслуживаемая СЖО Arctic Cooling Liquid Freezer II-420 — крохотный вентилятор, обдувающий околосокетное пространство, был отключен.

И все же давайте сфокусируем все внимание на возможностях MEG Z790 ACE MAX. Мы видим, что конвертер питания платы в суровейших условиях нагревается всего до 80 градусов Цельсия. Еще раз: околосокетное пространство устройства никак не обдувается. Материнка наделена механизмом защиты от перегрева VRM — по умолчанию он сработает при нагреве до 120 градусов Цельсия по датчику MOS. При желании вы можете изменить это значение вручную в соответствующем меню BIOS платы.

Разместив сбоку от матплаты (со стороны 24-пинового разъема питания), на расстоянии 20 см, 90-мм вентилятор Noctua, мне удалось в тех же условиях снизить нагрев конвертера питания на 15+ градусов Цельсия. В таких условиях можно смело говорить о холодной VRM-зоне платы. В целом мы видим, что MEG Z790 ACE MAX способна выдержать и более серьезную нагрузку — вдруг вы задумали «городить» мощную кастомную систему жидкостного охлаждения. Сомнений быть не может: устройство справится с чипами Core i9 с отключенными лимитами мощности. Другое дело, что в игровой системе в этом нет острой необходимости.

Нагрев конвертера материнской платы (Cyberpunk 2077, околосокетное пространство никак не обдувается)

В играх конвертер питания MEG Z790 ACE MAX не греется вообще. В связке с графикой GeForce RTX 4090 в играх в низких разрешениях энергопотребление Core i7-14700KF доходит до 180-200 Вт, но в среднем держится отметки 160 Вт. Если вы собираете ПК только для игр, то системе не требуется дорогущая «водянка», с такими нагрузками справится и качественный суперкулер.

Дополнительно снизить энергопотребление центрального процессора позволят две вещи. Первая — установка лимита мощности. Так, ограничение в 200 Вт делает Core i7-14700KF медленнее в том же CINEBENCH R23 на 7 %. На эту тему на нашем сайте есть отличная статья: «Core i9-13900K и Ryzen 9 7950X на диете: снижаем потребление и температуры».

Второй способ уменьшить энергопотребление — ручная настройка напряжения VCore. Учтите, что здесь много зависит от самого процессора. Так, тестовый Core i7-14700KF весьма неохотно реагирует на даунвольтинг. Стабильная работа чипа возможна лишь при снижении кривой напряжения на -0,065 В в режиме Offset. В лучшем случае удастся «срезать» 20 Вт энергии.

Наконец, у меня не возникло проблем с разгоном имеющегося под рукой комплекта оперативной памяти. Впрочем, в играх (даже с использованием GeForce RTX 4090) мы получили прирост кадровой частоты, близкий к погрешности измерений.

⇡#Выводы

Такие платы, как MEG Z790 ACE MAX, довольно тяжело оценивать. К чему здесь можно придраться? Плата — современная, и ее актуальность не снизится в ближайшее время. Она подойдет для сборки любой сложности и вытянет любой существующий процессор Core. Тестирование показало, что MEG Z790 ACE MAX не страшны ни жара, ни суровые условия использования. Делать апгрейд на базе такой материнки — одно удовольствие. Устройство оснащено сразу пятью M.2-слотами. Собрать систему с кастомной «водой» — всегда пожалуйста. Даже без использования переходников и разветвителей к плате можно подключить до восьми вентиляторов. Наконец, MEG Z790 ACE MAX оснащена всеми современными интерфейсами, включая PCI Express 5.0 и Wi-Fi. Если они вам не нужны — можно немного сэкономить, приобретя версию устройства без слова “MAX” в названии.

Пожалуй, остается решить всего один вопрос: стоит ли MEG Z790 ACE MAX своих денег, если учесть, что платформа LGA1700 находится в финальной стадии своего жизненного цикла? Боюсь, однозначный ответ получить не удастся.
