Обзор материнской платы ASUS ROG STRIX B650-A GAMING WiFi
Если сравнить количество материнских плат в линейке ROG для процессоров AMD и для процессоров Intel, явный перевес будет на стороне «синих». Так, в меньшинстве оказались и среднебюджетные материнские платы с сокетом AM5. На официальном сайте ROG значится всего 4 материнских платы для последнего сокета «красных», из которых три построены на базе чипсета B650E и лишь одна на чипсете B650 – ASUS ROG STRIX B650-A GAMING WIFI. Она-то и стала героем этого обзора.
ASUS ROG STRIX B650-A GAMING WiFi – младшая модель среди среднебюджетных плат для AM5, в номенклатурном ряду ROG STRIX. Одно из главных отличий платы от старших сестер, ASUS ROG STRIX B650E-E GAMING WiFi и ASUS ROG STRIX B650E-F GAMING WiFi, – чипсет B650, а значит, и отсутствие поддержки PCIe 5.0 у основного разъема видеокарты. Но так ли он нужен? Видеокарт с поддержкой нового стандарта все еще нет. Все (даже последних поколений, даже флагманские) используют в качестве интерфейса подключения PCIe 4.0. Только грядущее поколение видеокарт, которое должно появиться в конце 2024 года, будет базироваться на PCIe 5.0. Но много ли тех, кто будет сразу апгрейдиться на новые флагманы? А если не планируется покупка новейшей видеокарты в конце этого года или начале следующего, то нужна ли материнская плата с поддержкой PCIe 5.0?
Строго говоря, материнская плата ASUS ROG STRIX B650-A GAMING WiFi получила поддержку нового стандарта PCIe 5.0 лишь для накопителя M.2 (причем только для одного разъема). Нужны ли такие накопители в реальных сценариях использования? Ближайшие пару лет – точно нет, особенно если учесть текущую стоимость таких SSD.
В целом ASUS ROG STRIX B650-A GAMING WiFi весьма оснащенная материнская плата, что хорошо понятно по спецификациям. Впрочем, странно было бы видеть в линейке STRIX что-то скромное.
⇡#Технические характеристики
| Поддерживаемые процессоры | AMD Ryzen 7000 и 8000 |
| Чипсет | AMD B650 |
| Подсистема памяти | 4 × DIMM, до 192 Гбайт с частотой до DDR5-7600+ |
| Слоты расширения |
От процессора: 1 × PCIe 4.0 x16 От чипсета AMD B650: 1 × PCIe 4.0 x16 (режим работы x4) 2 × PCIe 4.0 x1 |
| Интерфейсы накопителей |
От процессора: 1 × M.2 (2242/2260/2280) PCIe 5.0* x4 1 × M.2 (2242/2260/2280) PCIe 4.0 x4 * PCIe 5.0 не поддерживается процессорами AMD Ryzen 8000. От чипсета AMD B650: 1 × M.2 (2242/2260/2280/22110) PCIe 4.0 x4* 4 × SATA 6 Гбит/с * Делит линии с PCIe 4.0 x16, отключается, если слот занят. |
| Сетевые интерфейсы | 1 × Intel I226-V, 10/100/1000/2500 Мбит/с |
| Беспроводные интерфейсы | 1 × MediaTek MT7922A22M, Wi-Fi 6E (802.11a/b/g/n/ac/ax) и Bluetooth 5.2 |
| Аудиоподсистема | ROG SupremeFX 7.1 (Realtek ALC4080), Savitech SV3H712 AMP |
| Внутренние интерфейсы | 7 × 4-pin Fan 1 × RGB LED 3 × ARGB LED 1 × F-Audio 1 x S/PDIF Out header 2 × USB 2.0 1 × USB 3.2 Gen 1 1 × USB 3.2 Gen 2 Type-C |
| Интерфейсы и кнопки на задней панели | 1 × HDMI 2.1 1 × DisplayPort 1.4 4 × USB 2.0 Type-A 3 × USB 3.2 Gen 2 Type-A 1 × USB 3.2 Gen 2 Type-C 1 × USB 3.2 Gen 2x2 Type-C кнопка BIOS FlashBack 1 × RJ-45 2 × RP-SMA 5 × Audio Jack 3,5 мм |
| Форм-фактор, габариты (мм) | ATX, 305 × 244 |
Розничная цена материнской платы ASUS ROG STRIX B650-A GAMING WiFi на момент подготовки материала (апрель 2024 года) в среднем составляет 35 000 рублей.
⇡#Упаковка и комплектация
Коробка платы
ASUS ROG STRIX B650-A GAMING WiFi поставляется в картонной коробке традиционных для полноформатной платы размеров. На фронтальной стороне изображена сама материнская плата во всей красе. На тыльной стороне коробки обозначены ключевые особенности и есть краткий список с основными характеристиками. Сама материнская плата традиционно помещена в антистатический пакет, а внутри коробки разместился картонный поддон, под которым расположился комплект поставки.
Комплект поставки
Содержимое коробки следующее:
- материнская плата ASUS ROG STRIX B650-A GAMING WiFi;
- выносная WiFi антенна;
- комплект нейлоновых стяжек;
- два SATA-кабеля;
- дополнительный крепеж для M.2-накопителей, термопрокладки и проставки;
- комплект печатной продукции, включая довольно массивную тетрадь руководства пользователя и лист с наклейками;
- тканевый брелок.
Заглушка задней панели корпуса как отдельный элемент отсутствует. В лучших традициях плат сегмента «выше среднего» она уже смонтирована на плате. Любители мерча должны оценить металлизированные стикеры и вполне приятный тканевый брелок для ключей (или чего-то иного).
Антенна Wi-Fi
Функциональный и, пожалуй, самый полезный с утилитарной точки зрения предмет в комплекте поставки – антенна Wi-Fi. Она черного цвета, имеет складную конструкцию, а в подошве спрятан магнит, благодаря которому ее легко установить на металлическую панель корпуса.
⇡#Внешний вид и дизайн
Плата в сборе
ASUS ROG STRIX B650-A GAMING WiFi – полноразмерная материнка форм-фактора ATX, ее физические размеры составляют 305 × 244 мм. Она выполнена на черной печатной плате в шестислойном исполнении. Это типично для недорогих плат, но в данном ценовом сегменте обычно применяют восьми- или даже десятислойный текстолит. Например, у чуть более старших плат, ASUS ROG STRIX B650E-E GAMING WiFi и ASUS ROG STRIX B650E-F GAMING WiFi, текстолит именно восьмислойный, а в случае с ASUS ROG STRIX B650-A GAMING WiFi производитель, видимо, решил сэкономить. Радиаторы и декоративный пластиковый кожух получили бело-металлическую расцветку. Плата выглядит не мрачно и даже довольно свежо. Такой тандем черного текстолита и светлых съемных (и не очень) элементов будет уместен как при сборке системника с относительно строгим визуалом, так и для белой или монохромной цветовой гаммы. Кстати, такое цветовое решение – главное визуальное отличие материнской платы ROG STRIX B650-A GAMING WiFi от старших сестер в лице ROG STRIX B650E-E GAMING WiFi и ROG STRIX B650E-F GAMING WiFi. Их дизайн целиком построен на черном цвете.
Тыльная сторона платы
Тыльная сторона платы буквально разрисована белой краской. Здесь и стилизованные надписи из ретроигр, и персонажи оттуда же, и подобные граффити надписи «ROG» и «STRIX», и даже призыв к геймерам об объединении и мире без границ и лимитов. Значимых компонентов здесь в общем-то нет, за исключением единственного ШИМ-контроллера цепи питания, но о нем немного позже.
Планка портов задней панели
Панель портов ввода-вывода, так называемая задняя планка, установлена на плату еще при производстве и представляет собой единую конструкцию с декоративным пластиковым кожухом.
Порты задней панели
Состав портов задней панели такой, каким его примерно и представляешь для платы в этом ценовом сегменте, – скромным не назовешь, но и богатым тоже. Видеовыходы представлены парой из HDMI 2.1 (до 4K при 60 Гц) и DisplayPort 1.4 (до 8K при 60 Гц). Среди USB есть целых два Type-C. Один из них, тот, что расположился у аудиоразъемов, Gen 2x2 (до 20 Гбит/с), второй – Gen 2 (до 10 Гбит/с). Общее количество USB Type-A равно семи. Из них три USB 3.2 Gen 2 и четыре старых, но не бесполезных USB 2.0. Для сетевых подключений предусмотрены один разъем 8P8C (который часто называют RJ-45) и два разъема RP-SMA для Wi-Fi-антенны. Аудиосистема представлена пятью разъемами mini-jack (3,5 мм), а вот оптического S/PDIF на задней панели портов нет (однако на плате есть коннектор для его вывода). Не обошлось без кнопки «BIOS FLBK», при помощи которой происходит обновление BIOS без необходимости сборки системы (BIOS FlashBack).
Сокет AM5
Материнская плата ASUS ROG STRIX B650-A GAMING WiFi имеет процессорный разъем AM5 (LGA1718) и совместима с AMD Ryzen 7000 и 8000. По некоторым сведениям, после выхода процессоров Ryzen 9000 их поддержка также будет обеспечена.
Слоты ОЗУ
ASUS ROG STRIX B650-A GAMING WiFi поддерживает до четырех планок оперативной памяти DDR5. По данным производителя, модули могут работать на частоте 7600 МГц и выше. Разумеется, это справедливо лишь для удачных планок/чипов памяти. Слоты ОЗУ имеют откидные замки только с одной стороны, сверху. На текстолите платы указано, какие разъемы стоит занять планками в первую очередь.
Питание процессора
Питание центрального процессора осуществляется кабелями с коннекторами 8-pin + 4-pin. Подключение 8-pin обязательно, 4-pin – опционально.
Радиаторы цепей питания
Каждый радиатор цепей питания процессора фиксируется в двух точках. Никакого пластикового крепежа, только винты под крестовую отвертку. Радиаторы массивные, с развитым оребрением. Они алюминиевые и, судя по всему, не окрашены, во всяком случае такими не выглядят. Один радиатор, тот, что слева от сокета, заметно крупнее и имеет большое «крыло» сверху, которое частично накрывает коннекторы I/O-панели. На подошве каждого радиатора по паре термопрокладок темно-серого цвета, толщиной 1,5 мм. Теплосъем производится не только с DrMOS, но и с дросселей.
Система питания
Система питания процессора у ASUS ROG STRIX B650-A GAMING WiFi, по словам производителя, реализована по схеме 12 (VCore) + 2 (SoC) + 1 (процессорная графика). Фактически же плата имеет не 12 полноценных фаз, а лишь шесть, объединенных попарно. То есть схема питания выглядит как 2 × 6 (VCore) + 2 (SoC) + 1 (процессорная графика).
Фазы VCore и процессорная графика
Питанием фаз VCore и процессорной графики управляет контроллер Digi+ ASP2208. Построены они на базе DrMOS-сборок AOZ5317NQI (60A) от Alpha & Omega, выдерживающих нагрузку до 60 А.
Фазы SoC
Питание SoC производится при помощи транзисторных сборок ISL99390 от Renesas, которые выдерживают нагрузку до 90 А. Они управляются контроллером RAA229621 того же производителя, размещенным на тыльной стороне платы.
Чипсет AMD B650
Радиатор чипсета
Из самого названия платы ясно, что она построена на базе чипсета AMD B650. Основное его ограничение и отличие от чуть более старшего B650E – отсутствие поддержки PCIe 5.0 у основного разъема видеокарты. Чипсет прикрыт массивным радиатором такого же металлического цвета, как и у остальных элементов пассивного охлаждения платы. С кристаллом он контактирует через термопрокладку, а крепится при помощи двух винтов.
Верхний разъем PCIe
Верхний разъем PCIe с обратной стороны
Установка видеокарты предполагается в верхний разъем PCIe 4.0 x16, который работает от процессорных линий. Сам разъем усилен металлом и имеет дополнительные точки пайки — такое исполнение производитель называет SafeSlot.
Замок PCIe-слота – Q-Release
Этот же разъем оснащается системой фиксации видеокарты Q-Release – замок слота PCIe открывается нажатием на кнопку. Это очень удобно! Не нужно царапать текстолит/бэкплейт видеокарты отверткой в попытках открыть миниатюрную пластиковую защелку PEG-разъема или обдирать руки, пытаясь протиснуться в щель между всевозможными радиаторами. Q-Release – реально удобная фишка, значительно упрощающая демонтаж видеокарты из системы.
Слоты M.2
Плата ASUS ROG STRIX B650-A GAMING WiFi имеет три M.2-слота. Верхний из них (M.2_1) поддерживает режим работы PCIe 5.0 x4 (при поддержке со стороны процессора), оставшиеся два – PCIe 4.0 x4. Верхние два разъема работают от процессорных линий, нижний от чипсета. Этот чипсетный нижний слот, M.2_3, поддерживает накопители длиной до 110 мм. Он делит линии с нижним разъемом PCIe x16 и, при наличии карты расширения в нем, отключается. Поддержки SATA-накопителей ни один слот M.2 не имеет.
Оборотная сторона радиаторов M.2
Все M.2-разъемы укомплектованы штатными теплоотводами, которые представляют собой довольно массивные бруски из, вероятно, алюминиевого сплава. На них с завода установлены термопрокладки светло-зеленого, почти белого, цвета толщиной 1 мм. Толщина теплоотвода верхнего радиатора M.2-слота около 9 мм, двух нижних около 5 мм.
Фиксатор M.2
Все слоты M.2 оснащены системой быстрой фиксации накопителя Q-Latch. Это небольшой пластиковый фиксатор, который избавляет от необходимости вкручивания винта для установки накопителя. Достаточно просто повернуть пластиковую деталь, чтобы зафиксировать планку SSD.
Разъемы SATA
Помимо разъемов M.2, для дисковой подсистемы предусмотрено 4 разъема SATA, работающих от чипсета. Порты расположены параллельно плоскости платы, то есть подключение производится с торца. При такой ориентации установленная видеокарта пусть и ограничит к ним доступ, но не перекроет его полностью.
Чип Intel i226-V
За проводную сеть отвечает чип Intel i226-V, через него реализован разъем RJ-45 на задней панели, способный работать на скорости до 2,5 Гбит/с.
Wi-Fi-адаптер снаружи
Wi-Fi-адаптер внутри
Беспроводная сеть организована адаптером на базе контроллера MediaTek MT7922A22M с поддержкой Wi-Fi 6E (802.11a/b/g/n/ac/ax) и Bluetooth 5.2.
Аудиоподсистема
Аудиоподсистема представлена кодеком Realtek ALC4080, операционным усилителем Savitech SV3H712 и конденсаторами Nichicon. Главная особенность чипа ALC4080 в том, что это не привычный HDA-кодек, а контроллер, использующий интерфейс USB 2.0. Обеспечиваемое им качество звука во многом определяется драйверами. Разумеется, присутствует изоляция аудиотракта от прочих элементов печатной платы.
Коннекторы дополнительных USB
На плате предусмотрено несколько колодок для вывода дополнительных USB: по одной для USB 3.2 Gen2 (Type-C) и USB 3.2 Gen1, а также пара USB 2.0.
Коннекторы вентиляторов
Расположение коннекторов для подключения системы охлаждения, на мой взгляд, нормальное, но перенести хотя бы один разъем корпусного вентилятора ближе к верхнему правому углу не помешало бы. Впрочем, удобство размещения коннекторов вентиляторов во многом диктуется возможностями корпуса, в котором будет собираться система. В общей сложности имеется семь 4-pin коннекторов, один для помпы СЖО, два для вентиляторов процессорного кулера/радиатора СЖО и четыре для корпусных вентиляторов. Каждый из разъемов держит ток силой до 1 А или мощностью 12 Вт.
Коннекторы RGB и ARGB
Для подключения подсветки вентиляторов, светодиодных лент или иных светящихся компонентов предусмотрено три разъема ARGB (5V-D-G) и один RGB (12V-G-R-B). Расположены они в правом верхнем углу платы и по центру нижнего края.
Индикатор Q-LED
В правом углу есть Q-LED – индикатор быстрой диагностики возможных проблем, состоящий из четырех светодиодов (CPU, DRAM, VGA, BOOT).
Плата без радиаторов
⇡#BIOS

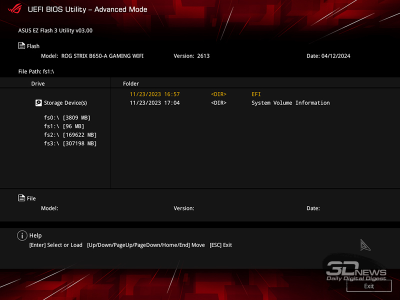

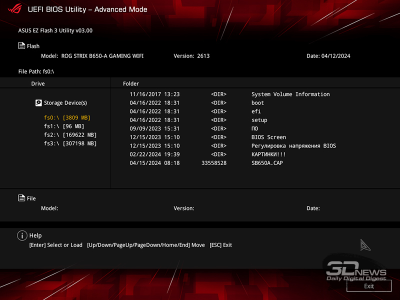

На момент подготовки материала последней доступной на официальном сайте была версия BIOS 2613, опубликованная 18 апреля 2024 года, а сама прошивка микрокода датируется 12 апреля 2024 года. На нее и была обновлена плата ASUS ROG STRIX B650-A GAMING WiFi. В описании нового BIOS значится поддержка микрокода AGESA версии Combo AM5 PI 1.1.7.0 patch A.

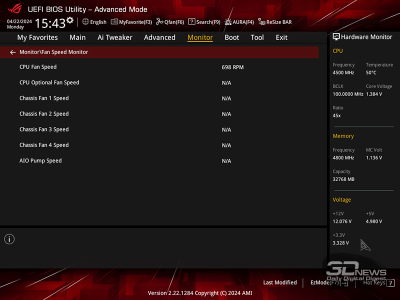

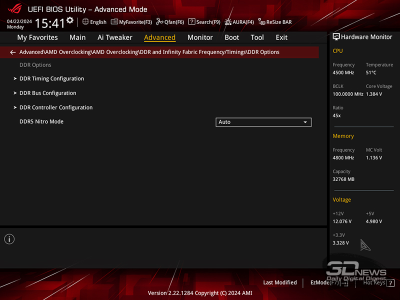

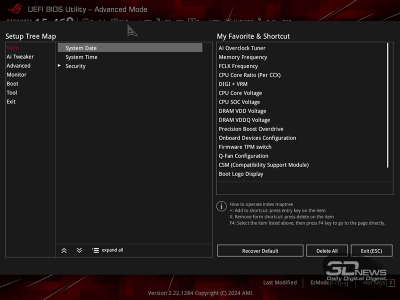

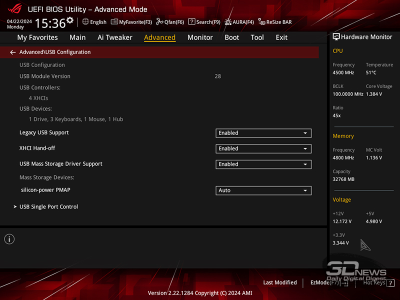

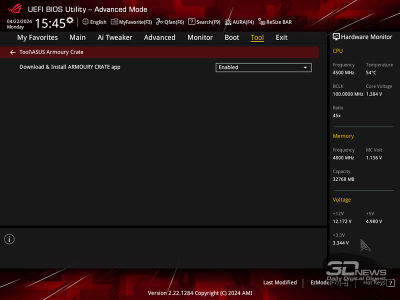

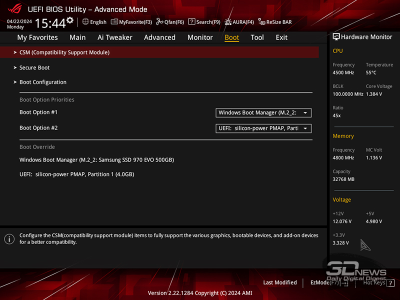

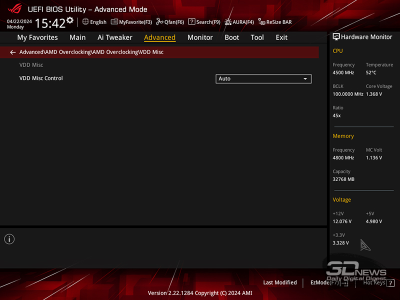

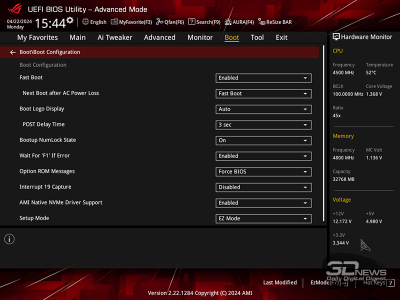

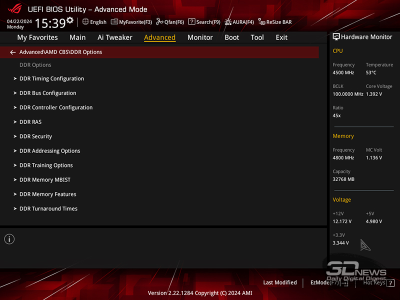

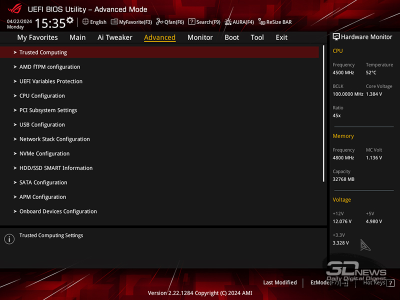

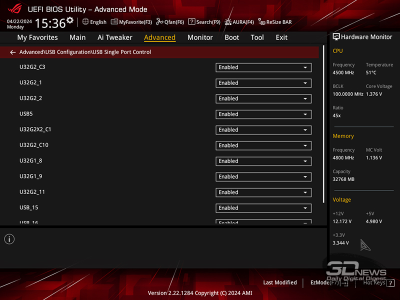

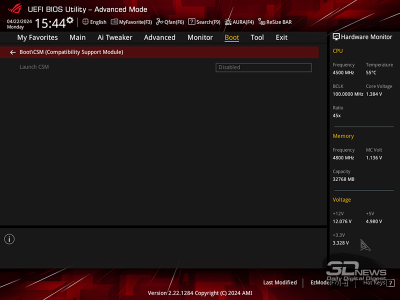

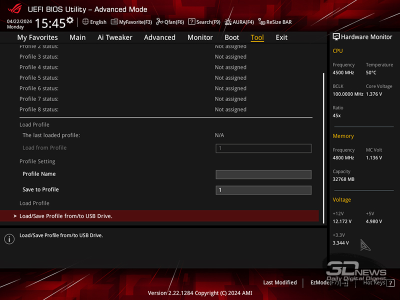

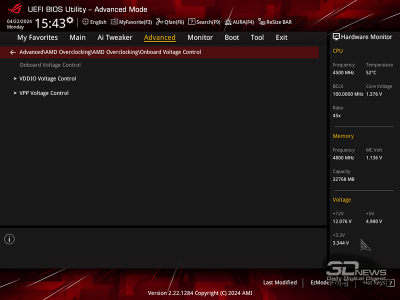

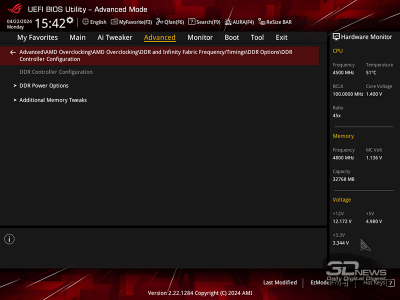

Скриншот EZ Mode

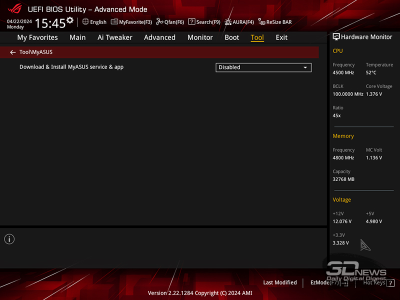

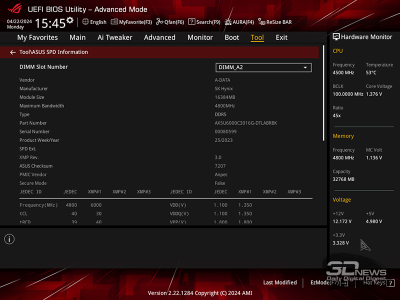

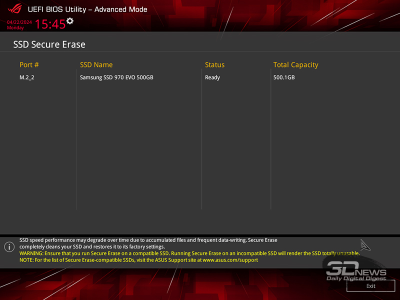

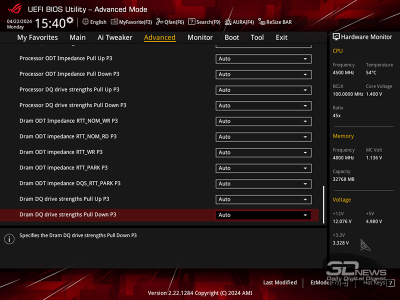

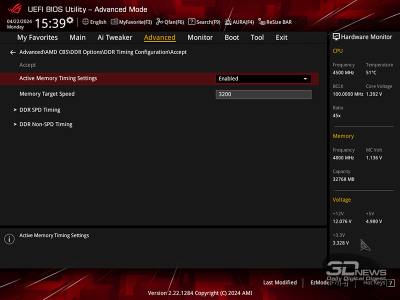

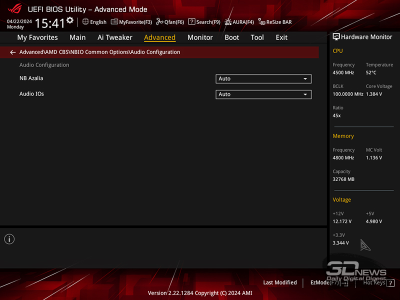

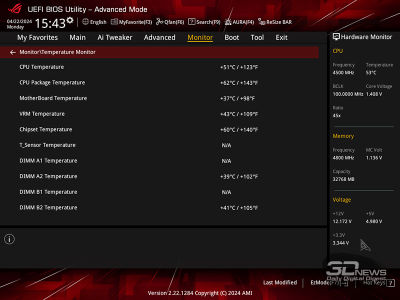

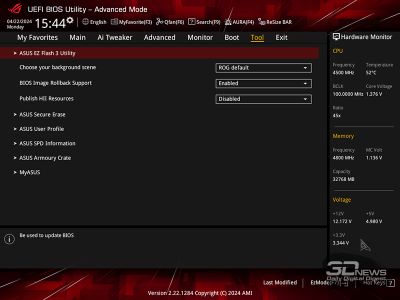

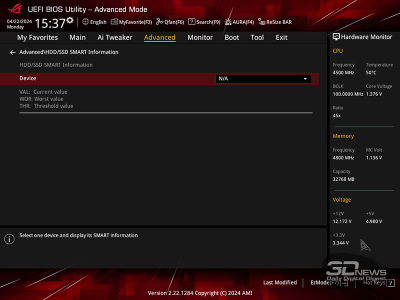

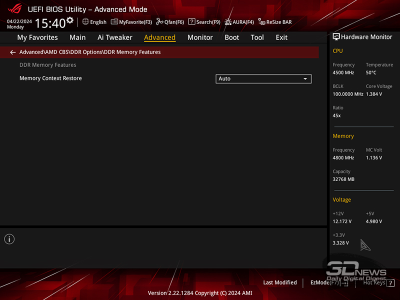

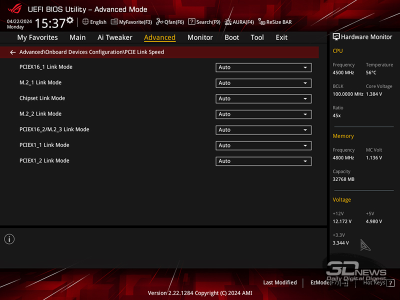

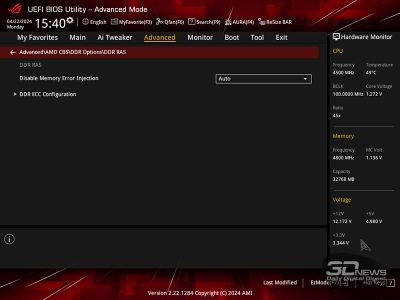

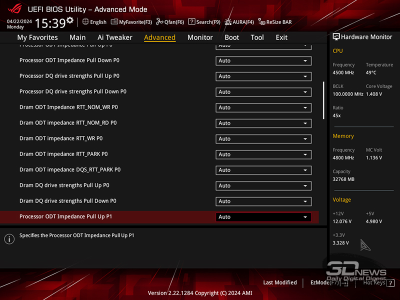

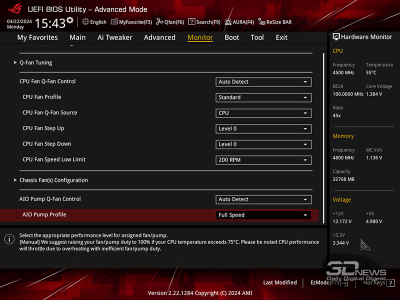

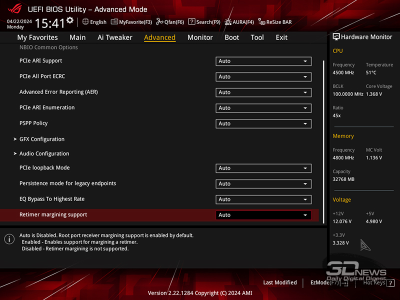

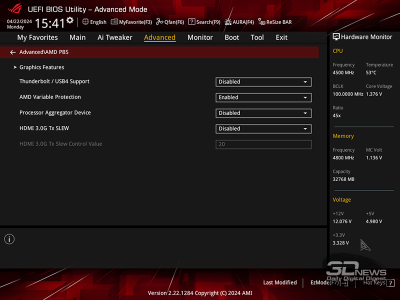

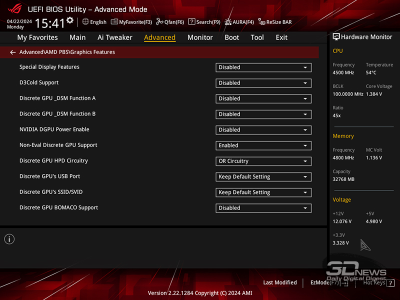

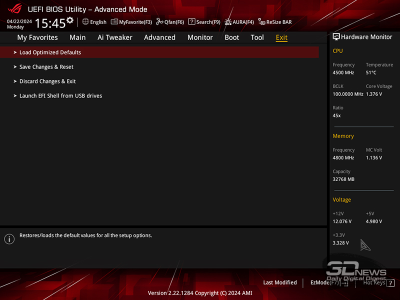

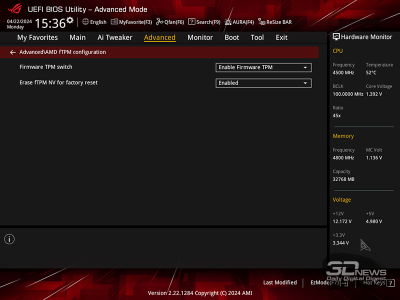

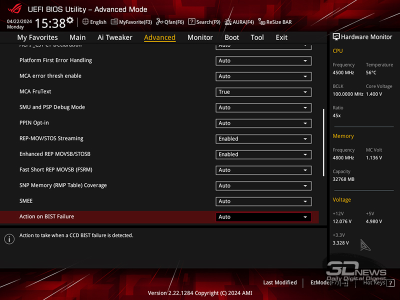

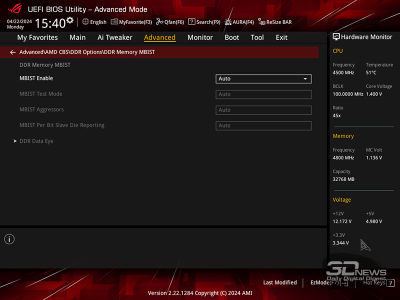

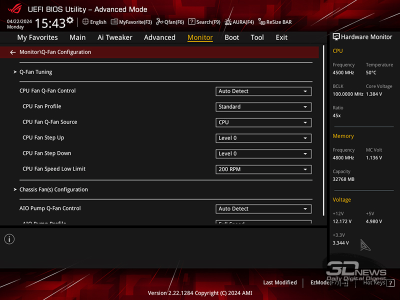

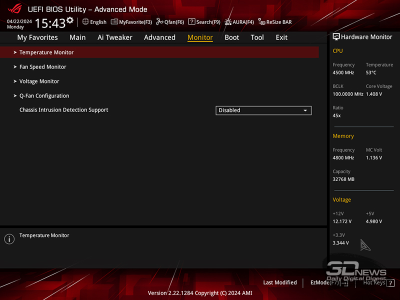

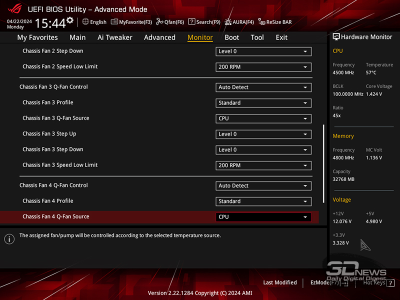

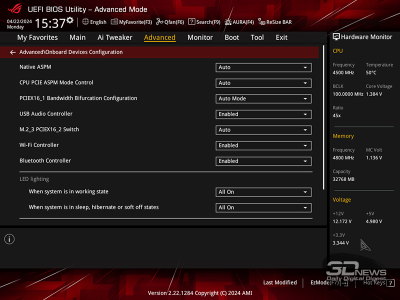

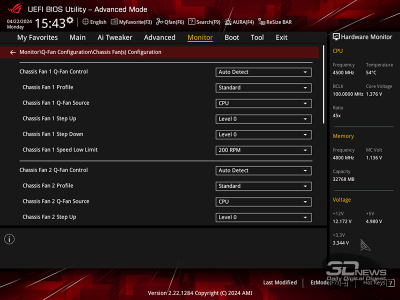

Оболочка UEFI оформлена в стиле ROG, в черно-красной цветовой гамме. По умолчанию BIOS встречает пользователя в упрощенном режиме под названием EZ Mode, но нажатием клавиши F7 можно переключиться в расширенный режим – Advanced Mode. В этом режиме основной интерфейс разбит на несколько ключевых вкладок: Main, Ai Tweaker, Advanced, Monitor, Boot, Tool, а также My Favorite, в которую можно перенести пункты из других разделов на свой вкус. Подробно расписывать возможности и функционал UEFI мы не будем. Те, кому интересно, могут ознакомиться со скриншотами всех разделов.

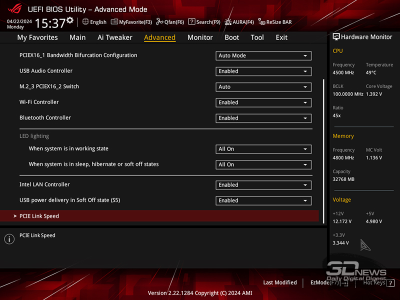

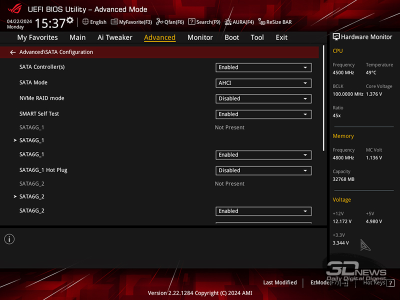

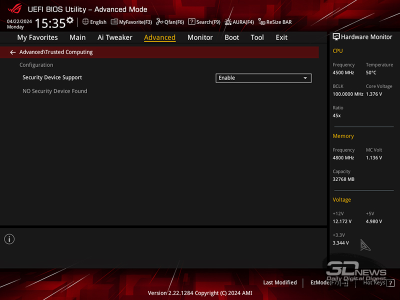

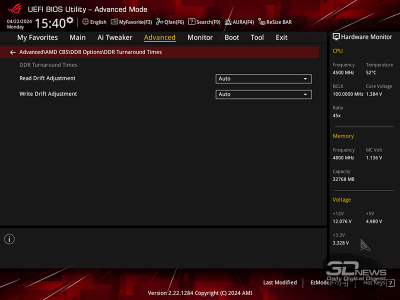

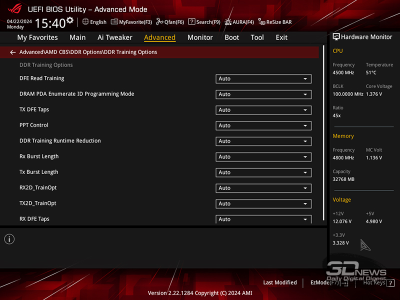

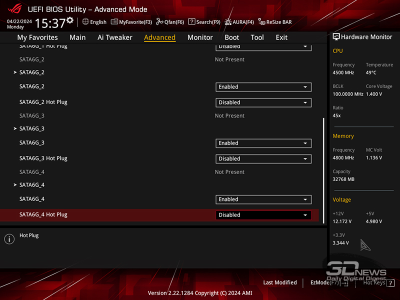

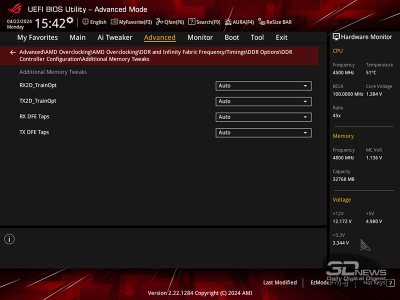

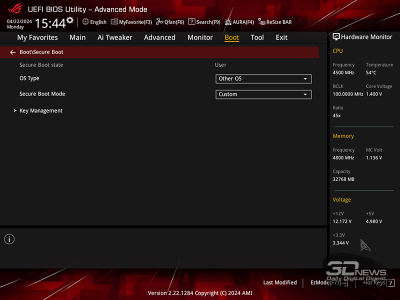

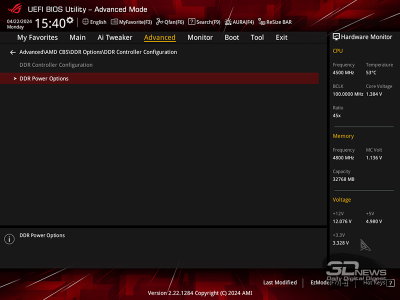

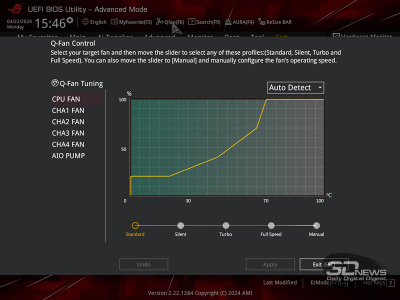

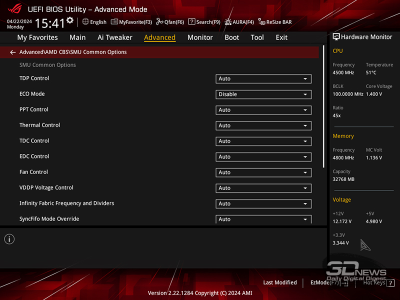

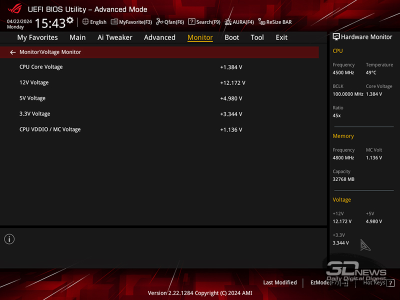

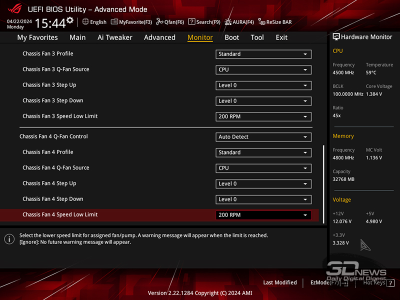

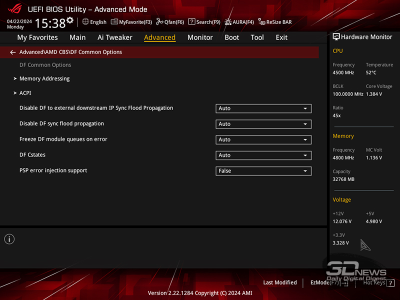

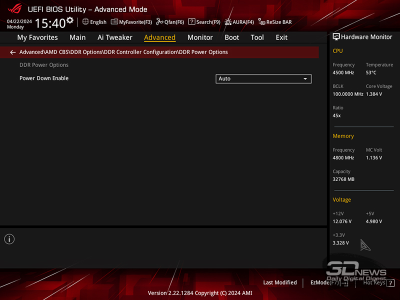

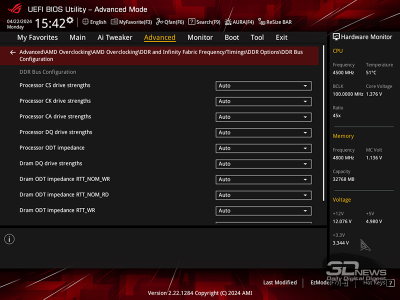

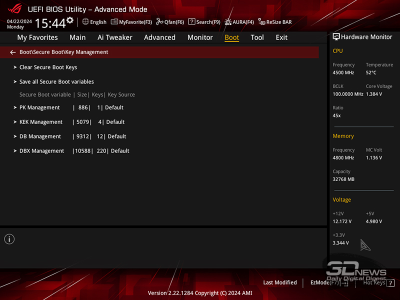

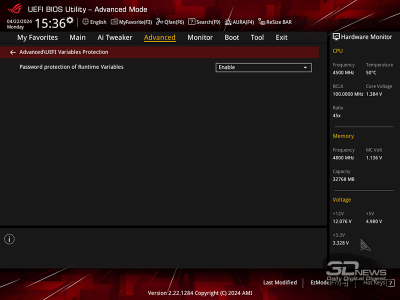

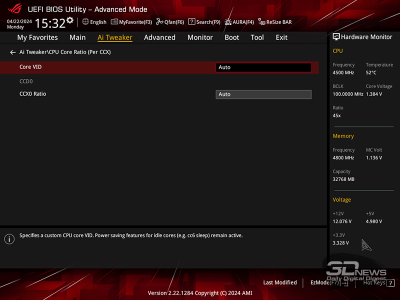

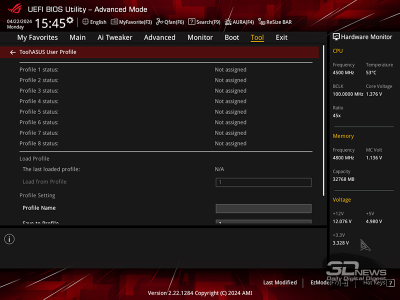

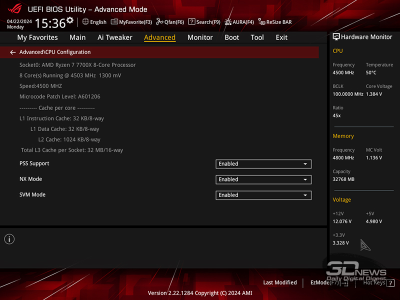

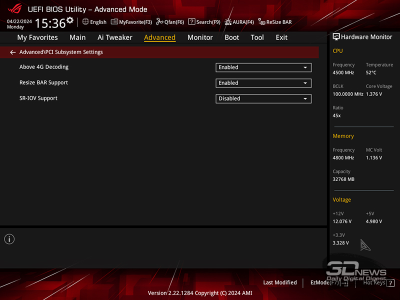

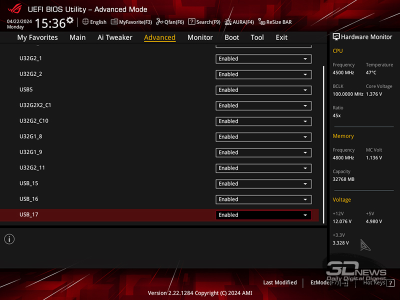

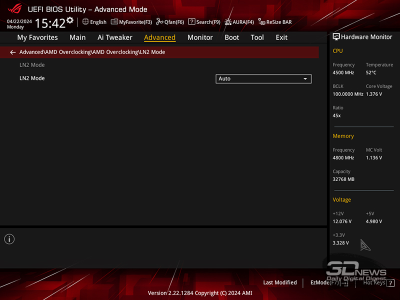

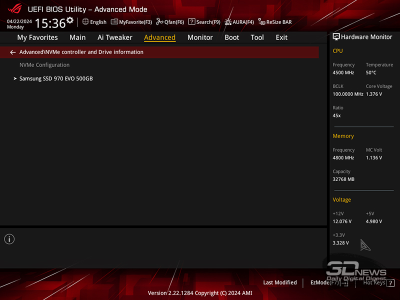

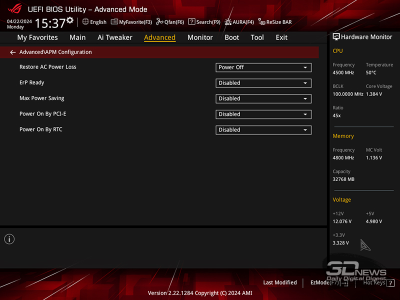

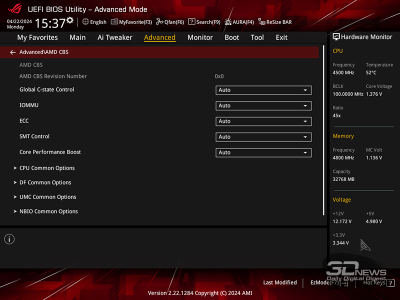

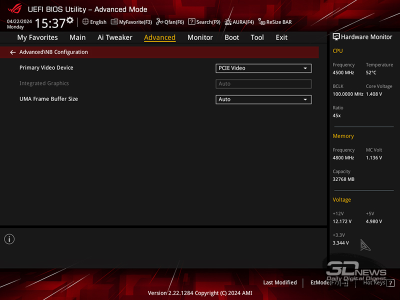

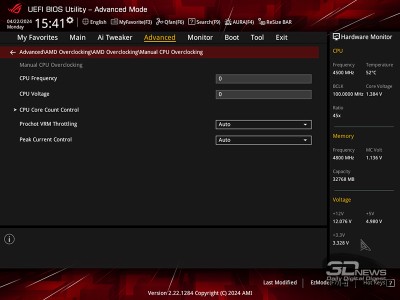

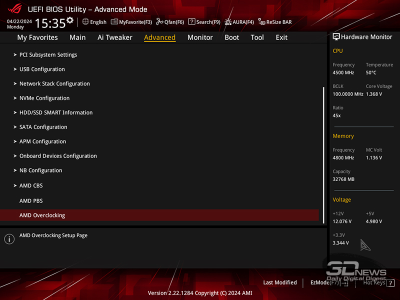

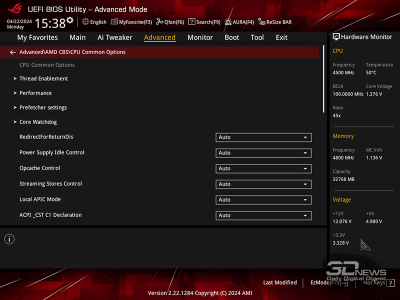

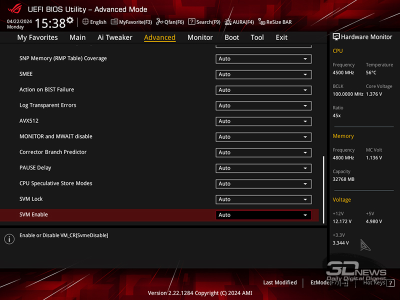

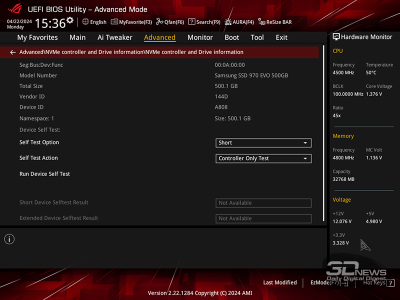

изображения (122)

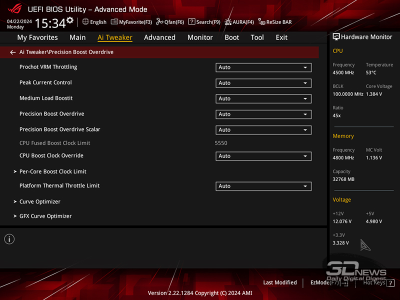

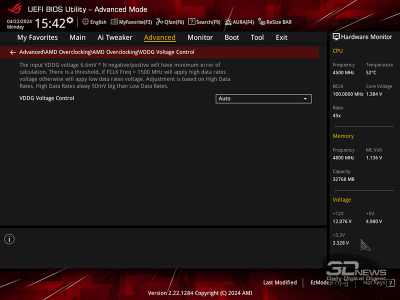

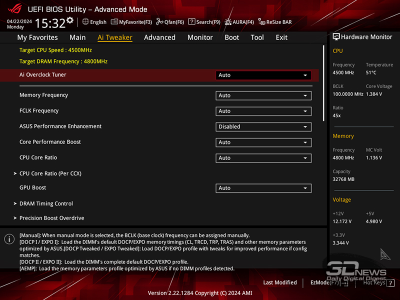

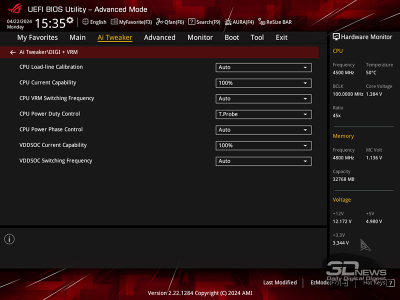

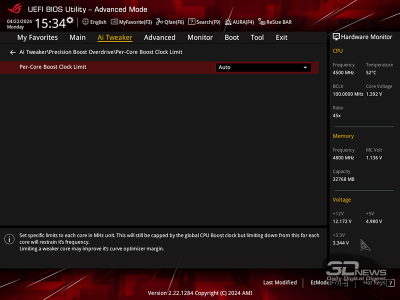

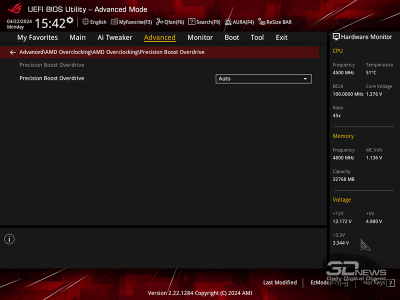

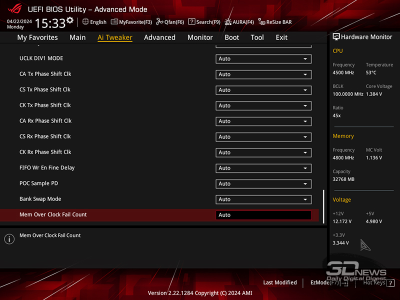

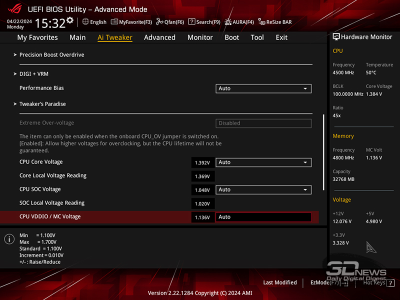

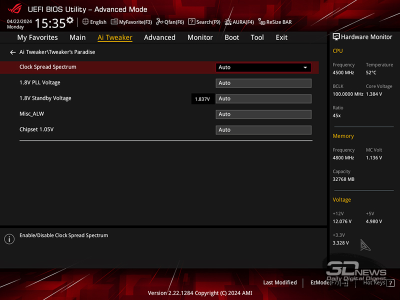

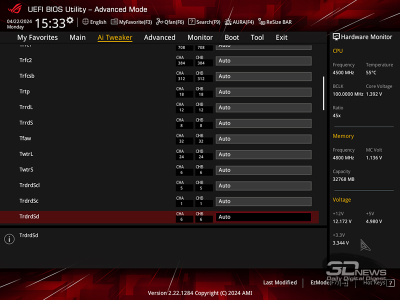

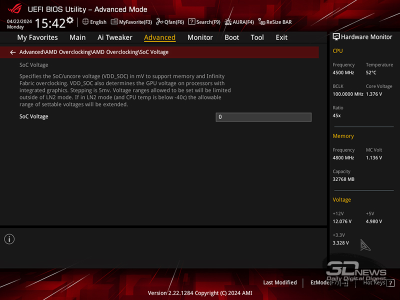

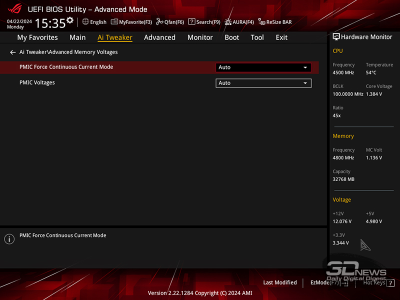

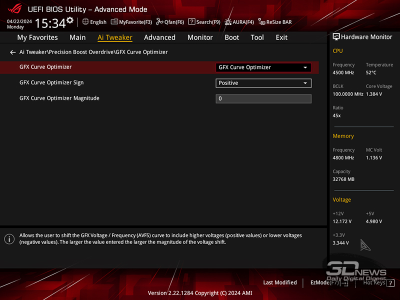

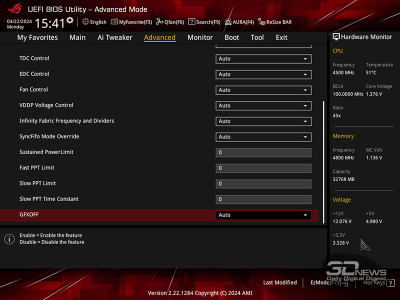

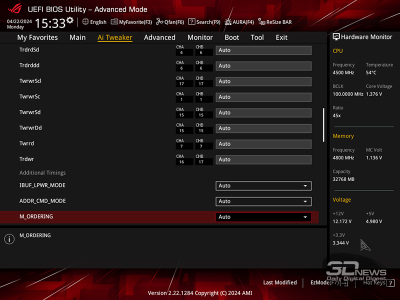

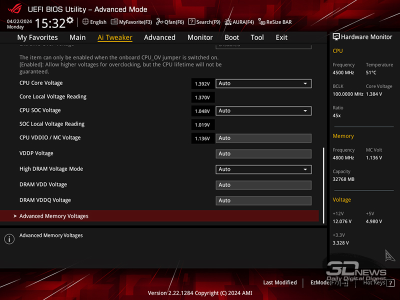

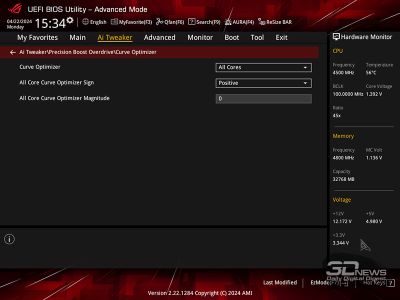

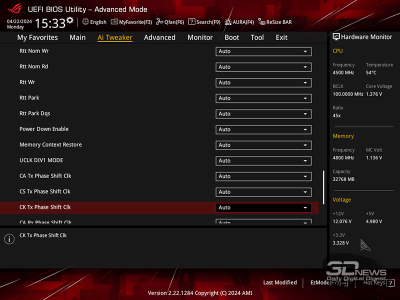

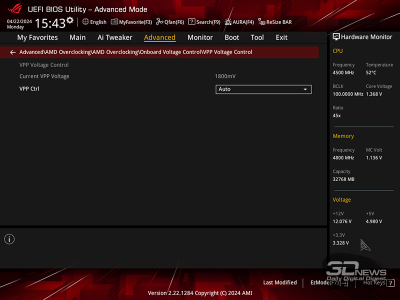

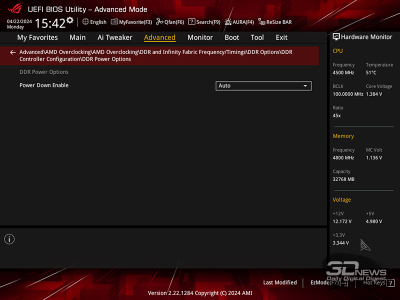

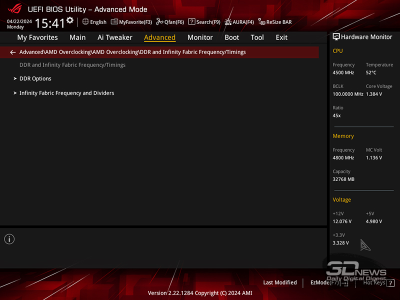

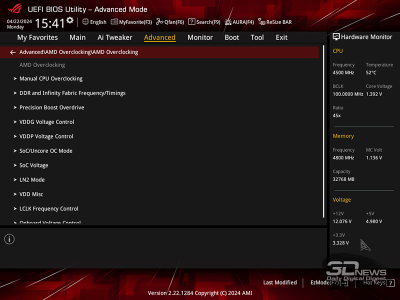

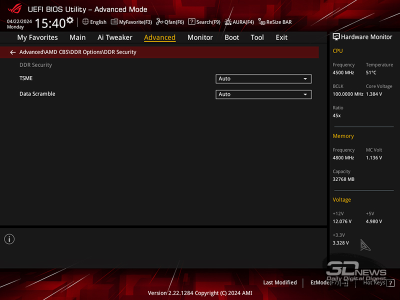

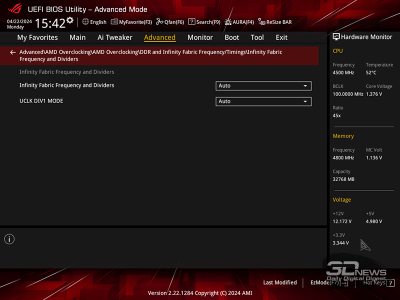

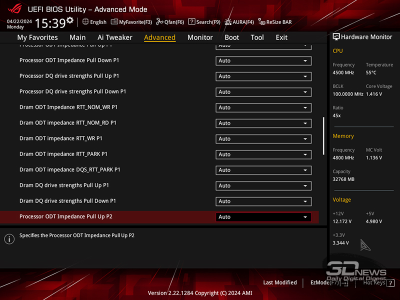

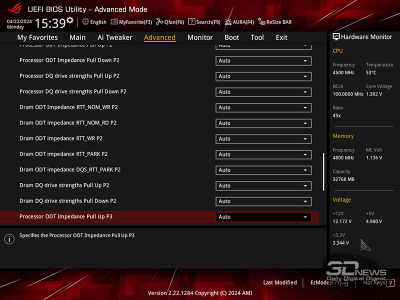

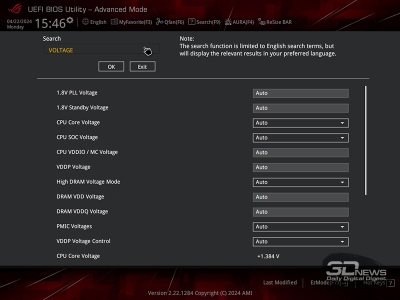

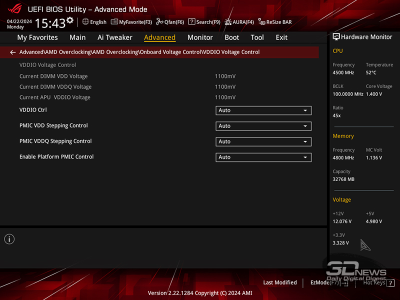

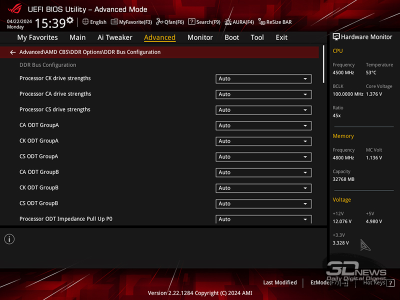

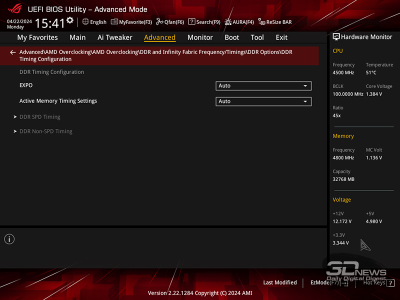

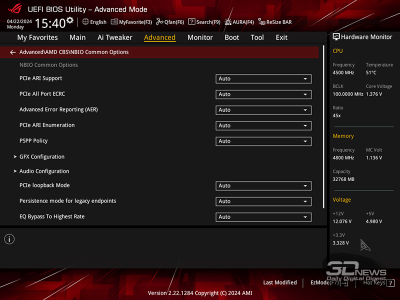

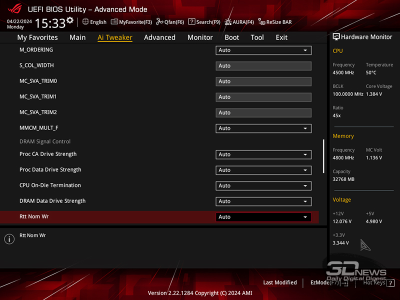

Основная часть опций тонкой доводки системы собрана в разделе Ai Tweaker. Здесь есть настройки Precision Boost Override, включая функцию Curve Optimizer, и широкие настройки памяти и Infinity Fabric. Кроме того, для быстрого разгона оперативной памяти есть несколько предустановленных профилей, которые позволяют в пару кликов увеличить производительность системы без необходимости ручного подбора параметров. Также BIOS платы позволяет довольно гибко управлять напряжениями. Например, настройка CPU Load-line Calibration имеет 4 уровня.
| ASUS ROG STRIX B650-A GAMING WiFi (BIOS 2613) | ||
| Напряжение, мин./макс. значения и шаг, В | ||
| CPU Offset Voltage | -0,005/0,45 | 0,005 |
| CPU Core Voltage | 0,8/1,55 | 0,005 |
| CPU SoC Offset Voltage | -0,005/0,45 | 0,005 |
| CPU SoC Voltage | 0,8/1,3 | 0,005 |
| Global VDDG CCD Voltage | 0,65/1,65 | 0,01 |
| Global VDDG IOD Voltage | 0,65/1,65 | 0,01 |
| VDDP Voltage Adjust | 0,7/1,8 | 0,001 |
| DRAM Voltage | 0,8/2,07 | 0,01 |
| DRAM VDDQ Voltage | 0,8/2,07 | 0,01 |
| VPP Voltage | 0,7/1,8 | 0,001 |
| CPU VDDIO Voltage | 0,7/1,8 | 0,01 |
| 1.8V PLL Voltage | 1,8/2,2 | 0,005 |
| 1.8V Standby Voltage | 1,8/1,98 | 0,005 |
| Misc_ALW | 0,75/0,9 | 0,001 |
| CHIPSET Core Voltage | 0,85/1,5 | 0,01 |
Стенд и тестирование
Полная конфигурация тестового стенда приведена в таблице ниже.
| Конфигурация тестового стенда | |
| Центральный процессор | AMD Ryzen 7 7700X |
| Материнская плата | ASUS ROG STRIX B650-A GAMING WiFi |
| Версия BIOS | 2613 |
| Оперативная память | XPG Lancer Blade RGB (AX5U6000C3016G-DTLABRBK), DDR5-6000, 2 × 16 Гбайт |
| Основной накопитель | Samsung EVO 970, 500 Гбайт |
| Блок питания | Seasonic Focus Plus 650 Gold (SSR-650FX) |
| Процессорный кулер | DeepCool Redhat |
| Корпус | Открытый тестовый стенд |
| Операционная система | Windows 11 |
Для тестирования платы ASUS ROG STRIX B650-A GAMING WiFi использовался процессор AMD Ryzen 7 7700X. Известная особенность этого процессора (и некоторых других на архитектуре Zen 4) заключается в том, что под нагрузкой он мгновенно разогревается и через считаные секунды упирается в температурный лимит 95 °C. При этом тепловыделение процессора не такое высокое и на конкретном тестовом стенде находится на уровне ≈110 Вт при настройках по умолчанию.
Результаты Cinebench R23 при стоковых настройках с активированным профилем EXPO
В приложении Cinebench R23 система в стоковой конфигурации с активированным профилем EXPO (30-40-40-76) оперативной памяти набирает 18614 баллов, а средняя частота процессора под нагрузкой составляет около 5 ГГц. При нагрузке на систему температура поверхности радиаторов VRM не превышала 38 °C (замерено пирометром). Датчик (VRM Thermistor в HWInfo) материнской платы зафиксировал максимальную температуру VRM на отметке 47 °C. Это очень низкое значение, к примеру, конверторы питания бюджетной платы MSI PRO B650M-P с этим же процессором в стоковых же настройках разогревались до 73 °C.
Результаты Cinebench R23 при настройке Curve Optimizer
Одним из вариантов увеличения производительности процессора служит настройка Curve Optimizer. В нашем случае было задано значение -30 для всех ядер. Средняя частота процессора под нагрузкой увеличилась почти до 5,2 ГГц, а результат в Cinebench R23 улучшился до 19437 баллов, при этом тепловыделение и температура остались плюс-минус на том же уровне.
Как уже упоминалось, главная особенность процессора Ryzen 7 7700X при повседневном использовании – высокая фактическая температура, которую практически невозможно сбить ни массивными воздушными кулерами, ни жидкостными системами охлаждения. Но бороться с этим можно точечной настройкой BIOS. Есть несколько путей, которыми можно пойти в борьбе с градусами, и один из них – PBO Enhancement.
Результаты Cinebench R23 при настройке PBO Enhancement
На плате ASUS ROG STRIX B650-A GAMING WiFi настройка PBO Enhancement имеет три уровня (70 °C, 80 °C и 90 °C). Выбираем Level 2 80 °C и получаем 18560 баллов в Cinebench R23 при средней частоте процессора чуть ниже 5 ГГц. Результат незначительно хуже, чем при стоковых настройках, а вот температура процессора значительно ниже, на целых 15 °C. Разумеется, такой температурный режим значительно комфортнее как минимум для психологического спокойствия пользователя.
Конечно, этим возможности BIOS не ограничиваются и позволяют подойти творчески к тонкой настройке процессора, выбрав при этом разные пути. Разумеется, есть возможность задать лимиты PPT, TDC, EDC или вручную настроить частоту и напряжение процессора. Каким путем пойти — зависит от целей, задач и предпочтений конкретного пользователя.
Пресеты оперативной памяти

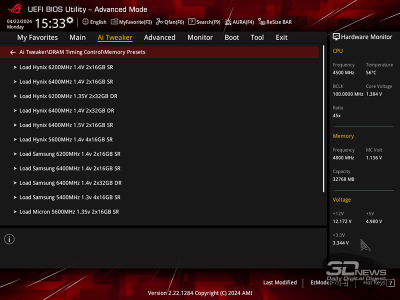

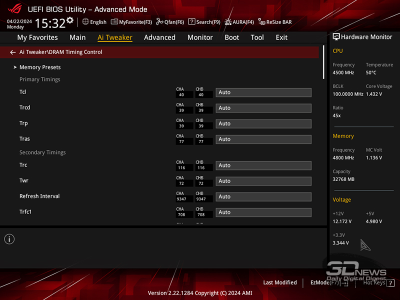

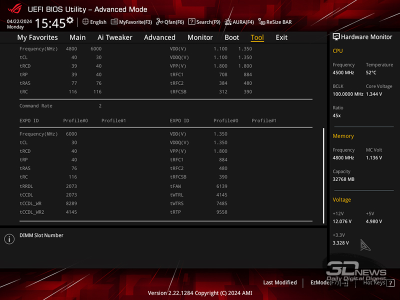

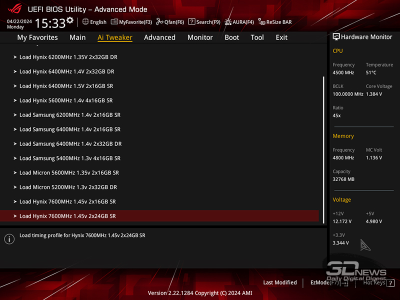

Попробуем разогнать оперативную память через пресеты (Ai TweakersDRAM Timing ControlMemory Presets), вшитые в BIOS. Пресеты изменяют тайминги и напряжения, а вот частоту DDR5 приходится выставлять вручную, хотя логично было бы и ее подтягивать автоматически. Возможно, это какая-то ошибка в микрокоде, будем надеяться, что ее поправят в следующих редакциях.
Результаты тестов ОЗУ
В тестовом стенде используется оперативная память ADATA XPG Lancer Blade RGB 2 × 16 ГБ с профилем EXPO на 6000 МГц с таймингами 30-40-40-76 при напряжении 1,35 В. Выше представлены результаты тестирования ОЗУ в AIDA64 Cache & Memory Benchmark при использовании вшитого профиля EXPO (слева) и при разгоне через пресеты в BIOS (справа). Рост производительности имеется, а учитывая, что для этого требуется пара кликов в BIOS, результат не может не радовать.
⇡#Выводы
ASUS ROG STRIX B650-A GAMING WiFi – хорошо оснащенная и во всех смыслах удачная материнская плата. Некоторые нюансы, такие как Q-Release и Q-Latch, существенно упрощают сборку/разборку/апгрейд системы. Комплектные радиаторы M.2-слотов позволяют не только охладить горячие накопители, но и выдержать общий визуальный стиль системы. Возможности BIOS позволяют тонко настроить работу процессора и почти автоматически разогнать оперативную память. Кого-то может смутить отсутствие поддержки PCIe 5.0 у PEG-разъема, и это справедливо. Как справедливо и то, что видеокарты, использующие новый интерфейс, появятся только ближе к концу года, и это будут флагманские модели, а до выхода среднебюджетных придется подождать еще с полгода дополнительно. Выходит, что если вы собираете систему здесь и сейчас, то поддержка PCIe 5.0 не так уж и нужна.
